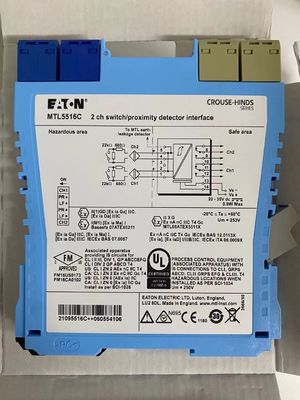

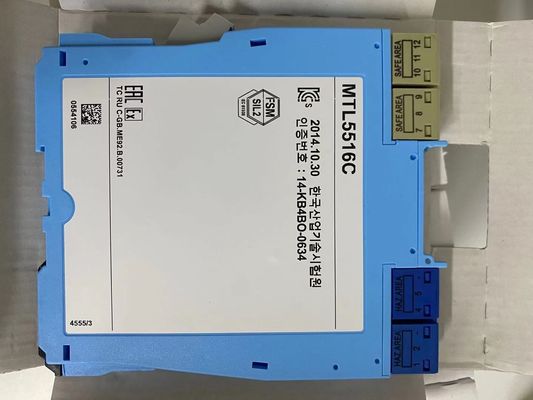

MTL5516C Schaltproximitätsdetektor Schnittstelle NAMUR Eingang, Relais Ausgang

MTL5516C Schaltfläche für MTL-Instrumente und Näherungsmelder

Die MTL5516/C ermöglicht die Steuerung von zwei Belastungen im Sicherheitsbereich durch einen Schalter
oder in einem gefährlichen Bereich befindlicher Näherungsmelder.
oder Kurzschlusszustände in der Feldverkabelung durch die Linefault-Detection-Anlage (LFD) erkannt und auch auf der Oberseite des Moduls angezeigt werden.
Die Phasenumkehrung für jeden Kanal wird durch einen Schalter an der Seite des
Modul und Ausgang werden durch Wechselrelaiskontakte bereitgestellt.
Schaltkreis in jedem Feldkreis.

Spezifikation
Siehe auch gemeinsame Spezifikation

• Anzahl der Kanäle
Zwei.
• Standort der Schalter
Gefährliche Zone 0, IIC, T6
Division 1, Gruppe A Gefährdungsort
• Standort des Näherungsdetektors
Zone 0, IIC, T4?? 6 Gefahrenbereich, wenn entsprechend zertifiziert
Division 1, Gruppe A Gefährdungsort
• Eingänge aus gefährlichen Gebieten
Eingänge, die den Normen für Näherungsmelder (NAMUR) der BS EN6094756:2001 entsprechen
• Spannung, die auf den Sensor angewendet wird
7 bis 9 V Gleichspannung bei 1kΩ ± 10%
• Eingangs-/Ausgangsmerkmale
Normalphase
Ausgänge geschlossen, wenn der Eingang > 2,1 mA ist (< 2kΩ im Eingangskreislauf)
Ausgänge offen, wenn der Eingang < 1,2 mA (> 10 kΩ im Eingangskreislauf) ist
Hysterese: 200μA (650Ω) nominal
• Liniefehlererkennung (LFD) (wenn ausgewählt)
Die Linienfehler werden für jeden Kanal durch eine LED angezeigt.
bei Feststellung eines Ausfalls der Eingangsleitung abgeschaltet.
Alarm für den offenen Stromkreis bei < 50 μA
Offener Schaltanruf ausgeschaltet, wenn Iin > 250 μA
Kurzschlussalarm aktiviert, wenn Rin < 100Ω
Kurzschlussalarm ausgeschaltet, wenn Rin > 360Ω
Anmerkung: Bei Verwendung der LFD-Anlage mit einem Kontakt-Eingang müssen Widerstände montiert werden.
500Ω bis 1kΩ in Serie mit Schalter
20kΩ bis 25kΩ parallel zum Schalter
• Ausgang aus dem sicheren Bereich
Zwei einpolige Relais mit Wechselkontakten
Anmerkung: Reaktionslasten müssen angemessen unterdrückt werden.
• Eigenschaften des Relais
Antwortzeit: maximal 10 ms
Kontaktrating ((Sicheres Gebiet):
250 V AC, 2A, CosØ > 0.7,
40 V Gleichspannung, 2 A, Widerstandslast
Kontaktberechtigung ((Zone 2)): 35 V, 2 A, 100 V.
• Höchststromverbrauch
35 mA bei 24 V
11.Leistungsausfall innerhalb der Einheit
0.84 W bei 24 V

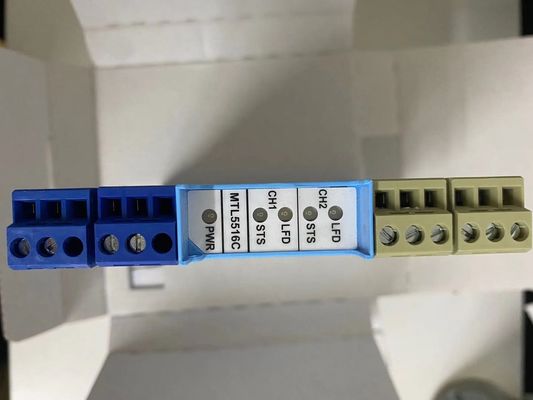

• LED-Anzeigen
Grün: Leistungsanzeige
Gelb: zwei: Kanalstatus, eingeschaltet, wenn die Ausgabe angetrieben ist
Rot: Zwei: LFD-Anzeige, wenn ein Leitungsfehler festgestellt wird
• Sicherheitsbeschreibung (für jeden Kanal)
U_o= 10,5 V I_o=14mA P_o= 37 mW Um = 253 V rms oder dc
