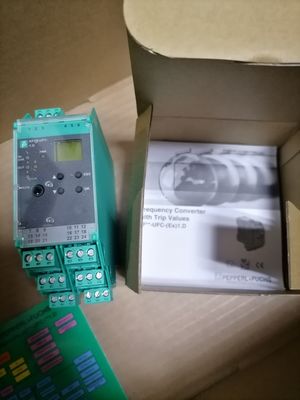

1. Allgemeine Spezifikationen
Typ des Signals: Digitale Eingabe
2. Funktionssicherheitsbezogene Parameter
Sicherheitsintegritätsstufe (SIL): SIL 2
3. Versorgung
Verbindung: Terminals 23, 24
Nennspannung: 20... 90 V Gleichstrom / 48... 253 V Wechselstrom 50... 60 Hz
Leistungsausfall/Stromverbrauch: ≤ 2 W; 2,5 VA / 2,2 W; 3 VA
4. Schnittstelle
Programmierschnittstelle: Programmiersteckdose
5. Eingabe
Verbindungseite: Feldseite
Verbindung: Eingang I: 2-drahtartiger Sensor: Endgeräte 1+, 3-drei-drahtartiger Sensor: Endgeräte 1+, 2 und 3
Eingabe II: Endgeräte 13+, 14- Anlaufüberschreitung;
Eingabe I: Sensor mit zwei oder drei Drähten, Sensor nach EN 60947-5-6 (NAMUR) oder mechanischer Berührung
Ausfallspannung/Kurzschlussstrom: 22 V / 40 mA
Eintrittswiderstand: 4.7 kΩ
Schaltpunkt/Schalthysterese: Logik 1: > 2,5 mA; Logik 0: < 1,9 mA
Dauer des Pulses: > 50 μs
Eingabefrequenz: 0.001... 10000 Hz
Feststellung von Leitungsfehlern: Bruch I ≤ 0,15 mA; Kurzschluss I > 4 mA
Eingabe II: Startüberschreitung: 1... 1000 s, in Schritten von 1 s einstellbar
Aktiv/Passiv: I > 4 mA (für 100 ms) / I < 1,5 mA
Ausfallspannung/Kurzschlussstrom: 18 V / 5 mA
6. Ausgabe
Verbindungseite: Steuerseite
Verbindung: Ausgang I: Endgeräte 10, 11, 12
Ausgang II: Endgeräte 16, 17, 18
Ausgang III: Endstationen 19+, 20-
Ausgang IV: Endgeräte 8+, 7-
Ausgabe I, II: Signal, Relais
Kontaktbelastung: 250 V AC / 2 A / cos φ ≥ 0,7 ; 40 V DC / 2 A
Mechanische Lebensdauer: 5 x 107 Schaltzyklen
Verzögerung mit/abgeschalteter Energie: ca. 20 ms / ca. 20 ms
Ausgabe III: elektronische Ausgabe, passiv
Kontaktbelastung: 40 V Gleichstrom
Signallevel: 1-Signal: (L+) -2,5 V (50 mA, Kurzschluss-/Überlastsicherung)
0-Signal: gesperrter Ausgang (Ausfallstrom ≤ 10 μA)
Ausgang IV: Analog
Leistungsbereich: 0... 20 mA oder 4... 20 mA
Spannung im offenen Kreislauf: max. 24 V Gleichstrom
Beförderung: max. 650 Ω
Fehlersignal: Abwärtsgeschwindigkeit I ≤ 3,6 mA, oben ≥ 21,5 mA (NAMUR NE43)
7. Indikatoren/Einstellungen
Anzeigeelemente: LEDs, Anzeige
Steuerelemente: Steuerungspaneel
Ausstattung: über Bedienknöpfe
über PACTware
Kennzeichnung: Platz für die Etikettierung vorne
8. Konformität
Elektromagnetische Kompatibilität: NE 21:2006
Schutzgrad: IEC 60529:2001
9. Umgebungsbedingungen
Umgebungstemperatur: -20... 60 °C (-4... 140 °F)

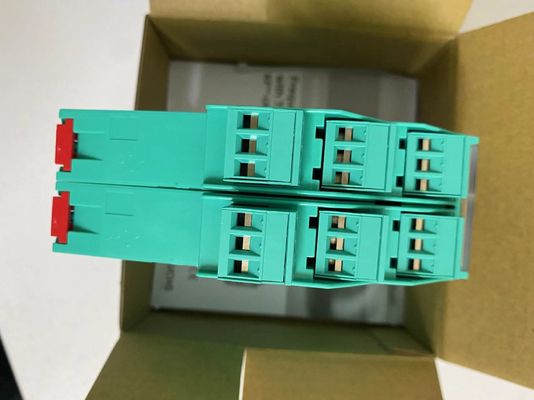

10Mechanische Spezifikationen
Schutzgrad: IP20
Verbindung: Schraubendecke
Masse: 300 g
Abmessungen: 40 x 119 x 115 mm (1,6 x 4,7 x 4,5 Zoll) (W x H x D), Gehäuse des Typs C2
Höhe: 119 mm
Breite: 40 mm
Tiefe: 115 mm
Aufbau: auf einer 35 mm hohen DIN-Festungsschiene gemäß EN 60715:2001
