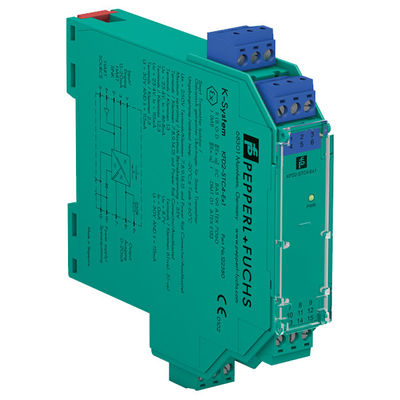

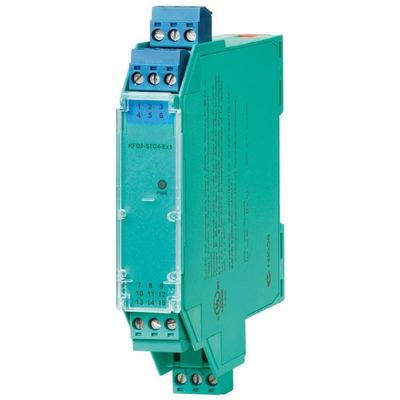

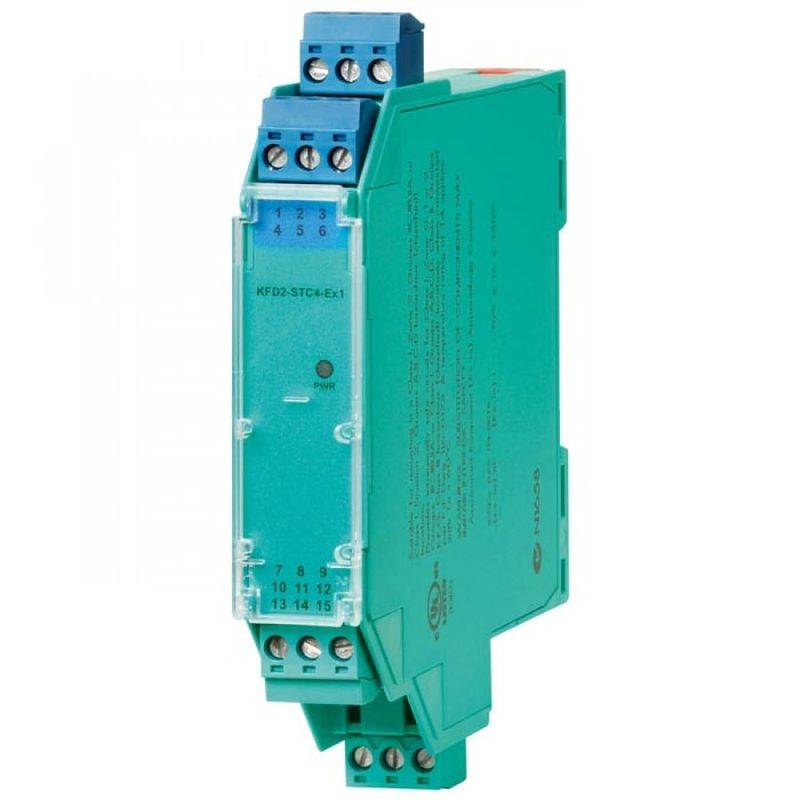

Allgemeine Angaben
Typ des Signals		Analog-Eingang
Funktionssicherheitsbezogene Parameter
Sicherheitsintegritätsstufe (SIL)		SIL 2
Systematische Fähigkeit (SC)		SC 3
Versorgung
Verbindung		Strombahn oder Anschlussstationen 14+, 15-
Nennspannung		18... 30 V Gleichstrom
Ripple		innerhalb der Versorgungstoleranz
Leistungsausfall		≤ 1 W bei Höchstlast
Stromverbrauch		≤ 1,6 W bei Höchstlast
Eingabe
Verbindungseite		Feldseite
Verbindung		Endgeräte 1+, 2-, 3
Eingangssignal		4... 20 mA
Offene Stromspannung/Kurzschlussstrom		Endgeräte 1+, 3: 24 V / 25 mA
Eintrittswiderstand		max. 265 Ω Endgeräte 2-, 3, max. 330 Ω Endgeräte 1+, 3
Verfügbare Spannung		≥ 17 V bei 20 mA; ≥ 21 V bei 4 mA, Endgeräte 1+, 3
Ausgabe
Verbindungseite		Steuerseite
Verbindung		Endgeräte 7+, 8-, 9- (Senk) Terminals 7-, 8+, 9+ (Quelle) Siehe weitere Informationen
Belastung		0... 800 Ω
Ausgangssignal		4... 20 mA (Überlastung > 25 mA)
Ripple		max. 50 μARMS
Außenversorgung (Schleife)		2... 30 V Gleichstrom Wenn die Außenspannung > 19 V beträgt, ist eine Belastung ≥ ((V - 19) / 0,02) Ω erforderlich. Der interne 250 Ω-Widerstand am Terminal 9 kann als Last verwendet werden.
Übertragungsmerkmale
Abweichung		bei 20 °C (68 °F), 4... 20 mA ≤ 10 μA einschließlich Kalibrierung, Linearität, Hysterese, Last und Schwankungen der Versorgungsspannung
	Einfluss der Umgebungstemperatur	≤ 0,25 μA/K
Frequenzbereich		Feldseite in die Steuerseite: Bandbreite mit 0,5 VppSignal 0... 7,5 kHz (-3 dB) Steuerseite in Feldseite: Bandbreite mit 0,5 VppSignal 0,3... 7,5 kHz (-3 dB)
Zeit der Abwicklung		200 μs
Aufstiegs-/Abstiegszeit		100 μs
Galvanische Isolierung
Ausgang/Stromversorgung		Funktionelle Isolierung, Nennspannung 50 V Wechselstrom
Indikatoren/Einstellungen
Anzeigeelemente		LED-Leuchte
Kennzeichnung		Platz für die Etikettierung vorne
Richtlinie Konformität
Elektromagnetische Kompatibilität
	Richtlinie 2014/30/EU	EN 61326-1:2013 (Industrieanlagen)
Konformität
Elektromagnetische Kompatibilität		NE 21:2012 EN 61326-3-2:2008
Schutzniveau		IEC 60529:2001
Schutz vor Elektroschocks		UL 61010-1:2012
Umweltbedingungen
Umgebungstemperatur		-20... 60 °C (-4... 140 °F) erweiterter Umgebungstemperaturbereich bis 70 °C (158 °F), beziehen Sie sich auf das Handbuch für die erforderlichen Montagebedingungen
Mechanische Spezifikation
Schutzniveau		IP20
Verbindung		Schraubendecke
Masse		ca. 200 g
Abmessungen		20 x 124 x 115 mm (0,8 x 4,9 x 4,5 Zoll) (W x H x D), Gehäuse des Typs B2
	Größe	mit einer Breite von
	Breite	20 mm
	Tiefe	115 mm
Montierung		auf einer 35 mm hohen DIN-Festungsschiene gemäß EN 60715:2001
Daten für die Anwendung in gefährlichen Gebieten
EU-Baumusterprüfbescheinigung		CML 17 ATEX 2029X
	Markierung	II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma]
	Eingabe	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Versorgung
	Höchstsicherheitsspannung	250 V (Achtung! Die Nennspannung kann niedriger sein.)
Ausrüstung		Endgeräte 1+, 3-
	Spannung	27.2 V
	Strom	93 mA
	Macht	633 mW
	Innenkapazität	5 nF
	Innere Induktivität	0 mH
Ausrüstung		Endgeräte 2 und 3
	Spannung	30 V
	Strom	115 mA
	Macht	1 W
	Spannung	2 V
	Strom	8.5 mA
	Macht	1.1 mW
Ausrüstung		Endgeräte 1+, 2 / 3-
	Spannung	27.2 V
	Strom	115 mA
	Macht	782 mW
	Innenkapazität	5 nF
	Innere Induktivität	0 mH
Ausgabe
	Höchstsicherheitsspannung	250 V (Achtung! Die Nennspannung kann niedriger sein.)
Bescheinigung		CML 17 ATEX 3028X
	Markierung	II 3G Ex ex IIC T4 Gc
Galvanische Isolierung
	Eingang/Ausgang	Sicherheit für die elektrische Isolierung gemäß IEC/EN 60079-11:2007, Spitzenwert 375 V
	Eingangs-/Stromversorgung	Sicherheit für die elektrische Isolierung gemäß IEC/EN 60079-11:2007, Spitzenwert 375 V
Richtlinie Konformität
	Richtlinie 2014/34/EU	Die Anforderungen an die Qualität und die Qualität der Produkte sind in der Norm EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012
Internationale Genehmigungen
UL-Zulassung		E106378
	Steuerungszeichnung	116-0439 (cULus)
Genehmigung durch die IECEx
	IECEx-Zertifikat	Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
	IECEx-Kennzeichnung	[Ex Ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I Ex Ex IIC T4 Gc
