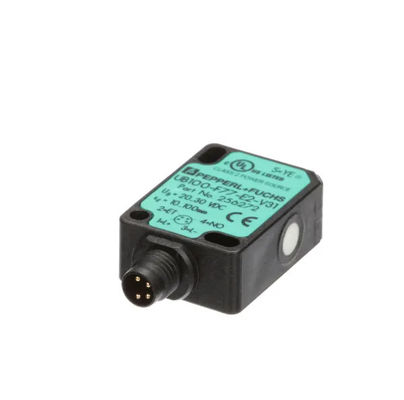

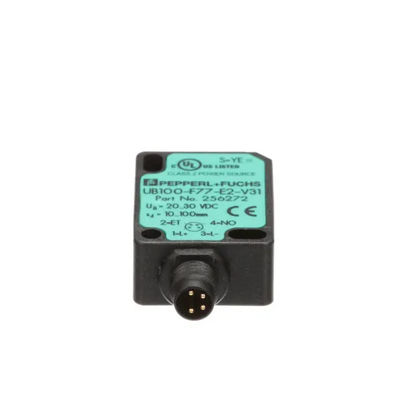

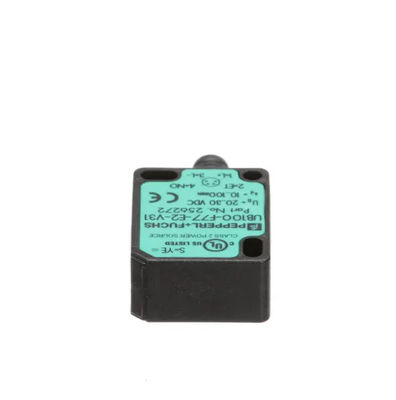

Der Ultraschall-Direct-Detection-Sensor von Pepperl+Fuchs ist UB100-F77-E2-V31
| Beschreibung des Produkts |
| Ultraschall-Direktdetektionssensor |
| Allgemeine Angaben |
| Sensorbereich |
10... 100 mm |
| Anpassungsbereich |
30... 100 mm |
| Toten Band |
0... 10 mm |
| Standard-Zielplatte |
20 mm x 20 mm |
| Frequenz des Wandlers |
ca. 400 kHz |
| Antwortverzögerung |
≤ 50 ms |
| Grenzdaten |
| Zulässige Kabellänge |
max. 300 m |
| Indikatoren/Betriebsmittel |
| LED-gelb |
Wechselzustand und Blinken: Teach-In |
| Elektrische Spezifikationen |
| Nennbetriebsspannung |
24 V Gleichstrom |
| Betriebsspannung |
20... 30 V Gleichstrom, 10 Prozent Wellenwelle.SS; 12... 20 V Gleichstromempfindlichkeit auf 90% reduziert |
| Stromversorgung ohne Belastung |
≤ 20 mA |
| Verzögerung der Verfügbarkeit |
≤ 150 ms |
| Eingabe |
| Eingabetyp |
1 Programm-Eingabe |
| Niveau |
Niedrigpegel: 0... 0,7 V (Aktivisierung)
hoher Niveau: UBoder offene Eingabe (Teach-In inaktiv) |
| Eingangsimpedanz |
16 kΩ |
| Länge des Impulses |
≥ 3 s |
| Ausgabe |
| Ausgabeart |
1 Schalter-Ausgang PNP, NO |
| Nennbetriebsstrom |
200 mA, Kurzschluss-/Überlastschutz |
| Spannungsabfall |
≤ 2 V |
| Wiederholungsgenauigkeit |
± 1 mm |
| Schaltfrequenz |
10 Hz |
| Hysterese der Reichweite |
Typisch 2,5 mm |
| Strom außerhalb des Zustands |
≤ 0,01 mA |
| Einfluss der Temperatur |
0.17 %/K |
| Einhaltung von Normen und Richtlinien |
| Standardkonformität |
|
| |
Normen |
Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2020
IEC 60947-5-2:2019 |
| Genehmigungen und Bescheinigungen |
| UL-Zulassung |
cULus Liste, Energiequelle der Klasse 2 |
| Zulassung des ZCC |
Genehmigung/Kennzeichnung durch das Zentralkommando ist für Produkte mit einer Nennleistung ≤ 36 V nicht erforderlich |
| Umweltbedingungen |
| Umgebungstemperatur |
-10... 50 °C (14... 122 °F) |
| Lagertemperatur |
-40... 85 °C (-40... 185 °F) |
| Stoßfestigkeit |
30 g, 11 ms Zeitraum |
| Schwingungswiderstand |
10... 55 Hz, Amplitude ± 1 mm |
| Mechanische Spezifikation |
| Anschlussart |
M8 x 1 Steckverbinder, 4-Pin |
| Schutzniveau |
IP67 |
| Material |
|
| |
Wohnungen |
Polykarbonat |
| |
Übertrager |
Mischung aus Epoxidharz/höhlen Glaskugeln; Polyurethanschaum |
| Standort der Anlage |
jede Position |
| Masse |
10 g |
| Schraubschrauben und -schrauben |
max. 0,2 Nm |
| Abmessungen |
|
| |
Größe |
31 mm |
| |
Breite |
12 mm |
| |
Länge |
23 mm |
| Fabrik-Einstellungen |
| Ausgabe |
Schaltpunkt: 100 mm |
