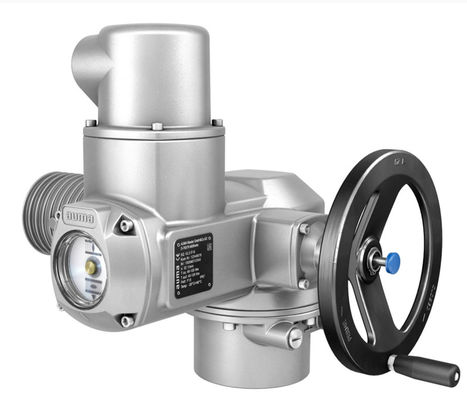

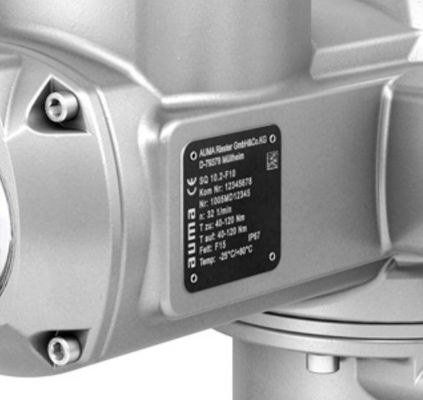

AUMA SQ 10.2-F10 Teildrehvorrichtung mit Steuerungen für matische Vorrichtungen AM 01.1

Einzelheiten des Produkts:

Hersteller: AUMA
Produktnummer : SQ 10.2-F10+AM 01.1
Typ des Produkts: Teildrehbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetriebsbetrieb

Aktoren SQ und SQR
Aktoren des Typs SQ für den offenen und den nahen Einsatz sind für die Klassen A und B oder für den Einsatztyp S2 - 15 min geeignet.
Die Modulationsantriebe des SQR-Bereichs sind für die Klasse C oder für die Leistungstypen S4 - 25% bestimmt.

Aktuatoren des Typenbereichs SQ/SQR können mit verschiedenen Bedienelementen kombiniert werden, von der einfachen OPEN-CLOSE-Bedienelement bis zur mikrokontrollierten Version mit Betriebsdatenprotokoll oder Feldbus-Schnittstelle.

Allgemeine Informationen
AUMA NORM Teildrehvorrichtungen erfordern eine externe Bedienung.
Für die Größen SQ 05.2 ️ SQ 10.2, AUMA bietet AM- oder AC-Aktorsteuerungen an, die später auch einfach an den Aktor angebracht werden können.

Anmerkungen auf dem Tisch
1) Betriebszeit Die Betriebsgeschwindigkeit verringert sich mit zunehmendem Drehmoment.
2) Drehmomentbereich Das Drehmoment kann innerhalb des angegebenen Drehmomentbereichs für OPEN und CLOSE eingestellt werden.
3) Gewicht Das angegebene Gewicht umfasst den AUMA NORM Teildrehbetrieb mit 3-phasigem Wechselstrommotor, Standard-Stromanschluss, ungebrochene Kupplung und Handrad
4) Gewicht mit Basis und Hebel Das angegebene Gewicht umfasst den AUMA NORM Teildrehvorrichtung mit 3-phasigem Wechselstrommotor, Standard-Stromanschluss und Handrad einschließlich Basis und Hebel.

Merkmale und Funktionen
Art der Tätigkeit Kurzzeitbeschäftigung S2 - 15 min, Klassen A und B gemäß EN 15714-2 Bei Nennspannung, Umgebungstemperatur +40 °C und bei Belastung mit 35% des maximalen DrehmomentsTyp IM B9 nach IEC 60034-7, IC410 Kühlverfahren nach IEC
60034-6 Netzspannung, Netzfrequenz 24 V Gleichstrom Zulässige Spannungsänderung: ±10 % Überspannung Kategorie III nach IEC 60364-4-443 Isolationsklasse Norm: F,Tropicalized Motorenschutzstandard: Thermoschalter (NC) Schwungwinkel Standard: Einstellbar zwischen 75° und < 105° Optionen: 15° bis < 45°, 45° bis < 75°, 105° bis < 135°, 135° bis < 165°, 165° bis < 195°, 195° bis <
225° Selbstverschließung Ja (Teildrehvorrichtungen sind selbstverschließend, wenn die Ventilposition nicht aus dem Stillstand geändert werden kann, während das Drehmoment auf den Ausgangsantrieb wirkt.)

Manuelle Bedienung

Manueller Antrieb für Einstellung und Notbetrieb, Handrad dreht sich nicht beim elektrischen Betrieb
Optionen: Handrad verriegelbar
Handradstammverlängerung
Elektrowerkzeug für Notfallbetrieb mit einem Quadrat von 30 mm oder 50 mm
Angabe für die manuelle Bedienung
(Option)
Angabe, ob die manuelle Bedienung über einen einzigen Schalter aktiviert/nicht aktiviert ist (1 Wechselkontakt)
Weitere Informationen finden Sie im separaten Datenblatt "Technische Daten für Schalter".
Elektrische Verbindung Standard: AUMA-Stecker/Steckdose-Anschluss mit Schraubanschluss
Optionen: Anschlüsse oder Klemmverbindungen
mit einer Breite von nicht mehr als 15 mm
Fäden für Kabel-Einträge Standard: Metrische Fäden
Optionen: Pg-Fäden, NPT-Fäden, G-Fäden
Flughafenplan TPA37R1AA-001-000
