1794-TB3 ALLEN BRADLEY PLC Produkte Flex I/O Terminal Basis

Einzelheiten des Produkts:
Hersteller: Allen Bradley
Produktnummer : 1794-TB3
Produktart:Flex I/O-Terminal-Basis-Einheit

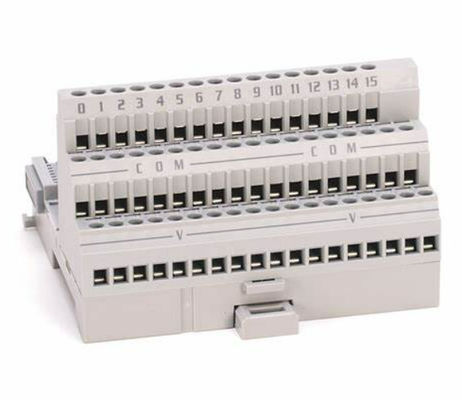

Die 1794-TB3 ist eine Terminal-Basis-Einheit, die Teil der Allen-Bradley® Flex I/O-Plattform ist.Es kommt mit drei (3) Streifen von Schraubklemm Enden.

Die 1794-TB3 ist eine Flex-E/A-Komponente, die von Allen-Bradley hergestellt wird.mit einer Breite von mehr als 20 mm,. dieses Modul wird auch verwendet, um Flex-E/A-Module zu hosten, insbesondere 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8 und 1794-OW8XT.Die 1794-TB3 hat drei (3) Endstreifen.Der obere Endstrich besteht aus sechzehn (16) Endgeräten, die für die Verdrahtung von Eingangs- und Ausgangssignalen bestimmt sind.mit einer Leistung von mehr als 50 W und. -V Common befindet sich an den Terminals B-16 und B-33; +V (Voltage In) Terminals befindet sich an den Terminals C-34 und C-5.Das Daisy-Chaining-Terminal befindet sich bei C-34 (+) und B-16 (-) für die Zufuhr und C-51 (+) und B-33 (-) für die Zufuhr.. Die 1794-TB3 hat Schraubklemmterminals. Um die Terminalbasis zu installieren, positionieren Sie die Terminalbasis in einer leichtwinkligen Ausrichtung.Anhecken der Terminalbasis über die Oberseite der DIN-Schiene, um die Rückseite der Terminalbasis an der DIN-Schiene zu befestigen. Der Terminal-Basishaken muss unter den Rand des Adaptermoduls gleiten und der FlexBus-Anschluss eingeschaltet sein.Zur Verriegelung der Terminalbasis an die DIN Rail, drücken Sie die Terminalbasis, bis sich die 1794-TB3 an der DIN-Schiene ausrichtet und anbringt.

Die 1794-TB3 Flex I/O Terminal Base Unit von Allen-Bradley ist ein Gerät, das Endverbindungspunkte für die I/O-Verkabelung bereitstellt und zur Bildung des Hinterplatzes beiträgt.Es verfügt über maximal 16 E/A-Verbindungen mit 18 gemeinsamen Endgeräten und 18 SpannungsterminalenDie 1794-TB3 wird in einer Anwendung mit einer 125V AC/DC-Stromleistung verwendet und hat eine maximale Stromkapazität von 10A bei 0,21 x 1.3 mm2 (24-16 AWG) Strangkopferdraht zur Verwendung mit Eingangs- und AusgangsmodulenDie 1794-TB3 verfügt über eine Flexbus-Einstellungsleistung von 5 V Gleichstrom bei 640 mA und liefert einen 2 A-Strom an die I/O-Terminals.

Der 1794-TB3 bietet eine Spannungsisolation von 125 V (kontinuierlich) unter Verwendung von Basic Insulation Type zwischen Feldverkabelungsterminals bis FLEXBUS und verfügt über ein Endschraubdrehmoment von 0,56 x 0,79 Nm (5 x 7 lb-in).Es hat einen T4A (Nordamerika) Temperaturcode und einen IEC T4 TemperaturcodeDie 1794-TB3 hat eine IEC-bewertete Betriebstemperatur von -20-70°C (-4-158°C).F) bei 5-95% nicht kondensierender relativer Luftfeuchtigkeit und ist geprüft und für den Betriebsschlag von 30 G und für eine Vibration von 5 G bei 10-500 Hz geeignetDie 1794-TB3 ist c-UL-us, UL, CSA und CE-zertifiziert und hat eine Dimension von 94mm x 94mm x 69mm (3.7in x 3.7in x 2.7in).



Verwandte Modelle:

Einführung in die Firma:
Achievers Automation Limited verfügt über mehr als 10 Jahre Erfahrung auf dem Markt der industriellen Automation, spezialisiert auf den Weiterverkauf von Fabrikversiegelten Sonden, Sensoren, DCS, Isolatorbarriere, HMI, PLC, Adapter,Profibus-Anschluss und Kabel von Marken wie BENTLY NEVADA, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens und etc. Wenn Sie eine Anfrage haben,Bitte zögern Sie nicht, uns zu kontaktieren..

Häufig gestellte Fragen von Erfolgreichen
F: Sind die Produkte Original-OEM?
A: Diese Artikel wurden von Achievers Automation Limited als echte OEM-Einheiten zertifiziert, die über OEM- oder unabhängige Drittkanäle erworben wurden.
F: Wie organisieren Sie die Lieferung?
A: Wir können die Lieferung auf der Grundlage Ihrer Anfrage arrangieren. Wir haben mit Forwardern zusammengearbeitet, die die Lieferung per FedEx, DHL, TNT mit einem guten Preis arrangieren können.
F: Was ist die Garantie für die Ware?
A: Einjährige Garantie.
