Einzelheiten des Produkts:

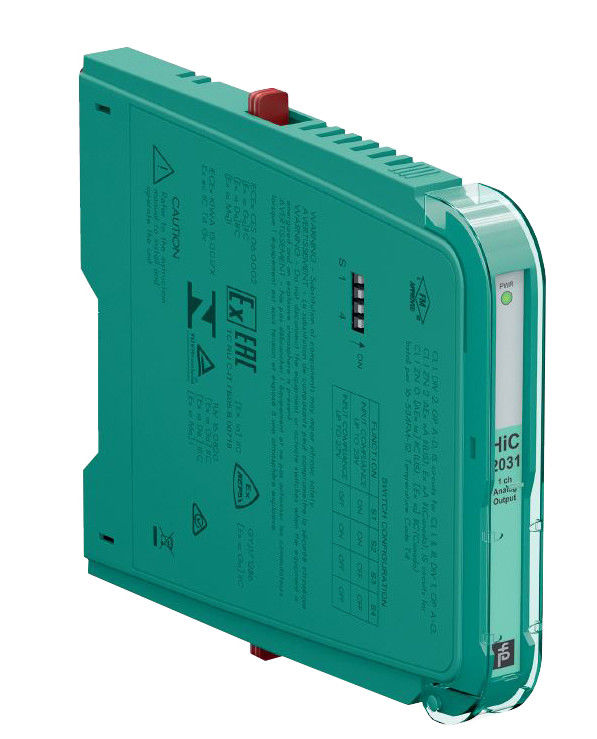

Hersteller: Pepperl+Fuchs
Produktnummer : HIC2031
Produktart: Aktueller Treiber
Eigenschaften:
- Einkanal Isolierungsschranke
- 24 V Gleichstromversorgung (busbetrieben)
- Leistung bis 650 Ω
- Niedrige Leistungsaufnahme
- Bis zu SIL 2 (SC 3) gemäß IEC/EN 61508
Funktion
Diese isolierte Barriere wird für Anwendungen der inneren Sicherheit verwendet.
Es wiederholt das Eingangssignal eines Steuerungssystems, um HART-I/P-Wandler, Ventilantriebe und Anzeigen in einem gefährlichen Bereich anzutreiben.
Digitale Signale werden auf die analogen Werte auf der Feld- oder Steuerseite überlagert und bidirektional übertragen.
Ein offenes Feldkreislauf stellt eine hohe Impedanz auf der Steuerseite dar, so dass Alarmbedingungen vom Steuersystem überwacht werden können.
Dieses Gerät befindet sich auf einer HiC-Endplatte.
Technische Daten
1. Allgemeine Spezifikationen
Typ des Signals:Analog-Ausgabe
2. Funktionssicherheitsbezogene Parameter
Sicherheitsintegritätsstufe (SIL): SIL 2
Systematische Fähigkeit (SC): SC 3
3.Versorgung
Verbindung: Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 182/2011 enthalten sind.
Nennspannung: 19... 30 V Gleichspannungsbus über die Endplatte
Ripple:≤ 10 %
Nennstrom: ≤ 30 mA bei 24 V
Leistungsausfall: ≤ 600 mW bei 20 mA und 500 Ω
Stromverbrauch: ≤ 700 mW
4. Eingabe
Verbindungseite: Steuerseite
Verbindung: Die in Absatz 1 genannten Angaben sind zu beachten.
Eingangssignal: 4... 20 mA, begrenzt auf ca. 26 mA
Eingangsspannung: Spannung des Steuerungssystems in offener Schleife < 30 V
Spannungsabfall: ca. 6 V bei 20 mA
Eintrittswiderstand: > 100 kΩ, mit offenem Feldkabel
5. Ausgabe
Verbindungseite: Feldseite
Verbindung: Die in Absatz 1 genannten Angaben sind zu beachten.
Spannung: ≥ 13 V bei 20 mA
Strom: 4... 20 mA
Beförderung: 0... 650 Ω
Ripple: 20 mV rms
