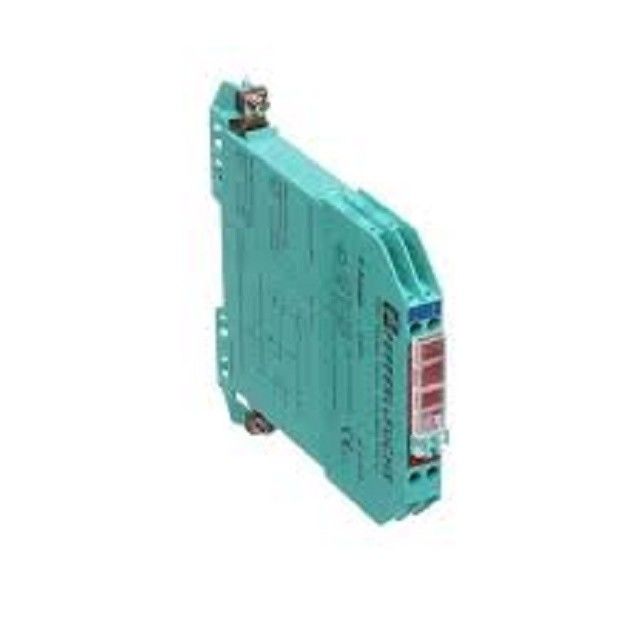

Pepperl+Fuchs Z787.H Zener Barrier 2 Kanal Hochleistungsversion
Einzelheiten des Produkts:
Hersteller: Pepperl+Fuchs
Produktnummer : Z787.H
Produktart: Zenerbarriere
Eigenschaften:
- 2 Kanäle
- Gleichstromversion, positive Polarität
- Betriebsspannung 26,5 V bei 10 μA
- Serienwiderstand max. 250 Ω
- Sicherungsklasse 80 mA
- DIN-Schienenmontierbar
- Hochleistungsversion
- mit einer Diode zur Rückgabe
Funktion
Die Zener-Schranke verhindert die Übertragung von inakzeptabel hoher Energie aus dem sicheren Bereich in den gefährlichen Bereich.
Die Zenerdioden in der Zenerbarriere sind in umgekehrter Richtung angeschlossen. Die Ausfallspannung der Dioden wird im normalen Betrieb nicht überschritten.aufgrund eines Fehlers im SicherheitsbereichDie Zenerbarriere hat eine positive Polarität, d.h. die Anoden der Zenerdioden sind geerdet.
Diese Hochleistungsversion verfügt über einen kleineren seriellen Widerstand und liefert daher eine höhere Spannung für das Feldgerät.
Die Zener-Schranke dient der Auswertung der Signale aus dem Gefahrengebiet.Daher beträgt die aktuelle Annahme für die Berechnung der inneren Sicherheit Null..
Je nach Anwendung gelten für serielle oder parallele Verbindungen erhöhte oder verringerte intrinsische Sicherheitsparameter.Anwendungsbeispiele finden sich in der Systembeschreibung der Zenerbarrieren.
Technische Daten
1. Allgemeine Spezifikationen
Typ: Gleichstromversion, positive Polarität
2Elektrische Spezifikationen
Nennwiderstand 240 Ω
Serienwiderstand: max. 250 Ω
Sicherungsklasse: 80 mA
3. Verbindung zum Gefahrenbereich
Verbindung: Endgeräte 1, 2; 3, 4
4- Sicherheitsverbindung.
Verbindung: Endgeräte 5, 6, 7, 8
Betriebsspannung
Versorgungsschleife: max. 27 V
Messschleife: max. 26,5 V bei 10 μA
5. Konformität
Schutzgrad: IEC 60529
6. Umgebungsbedingungen
Umgebungstemperatur: -20... 60 °C (-4... 140 °F)
Lagertemperatur: -25... 70 °C (-13... 158 °F)
Relative Luftfeuchtigkeit: max. 75 %, ohne Kondensation
7Mechanische Spezifikationen
Schutzgrad: IP20
Verbindung: Schraubendecke
Kernquerschnitt: max. 2 x 2,5... mm2
Masse: ca. 150 g
Abmessungen: 12.5 x 115 x 116 mm (0,5 x 4,5 x 4,6 Zoll) (W x H x D)
Höhe: 115 mm
Breite: 12.5 mm
Tiefe: 116 mm
Bauart: Moduläres Terminalgehäuse, siehe Systembeschreibung
Aufbau: auf einer 35 mm hohen DIN-Festungsschiene gemäß EN 60715:2001
