Einzelheiten des Produkts:
Hersteller: Pepperl+Fuchs

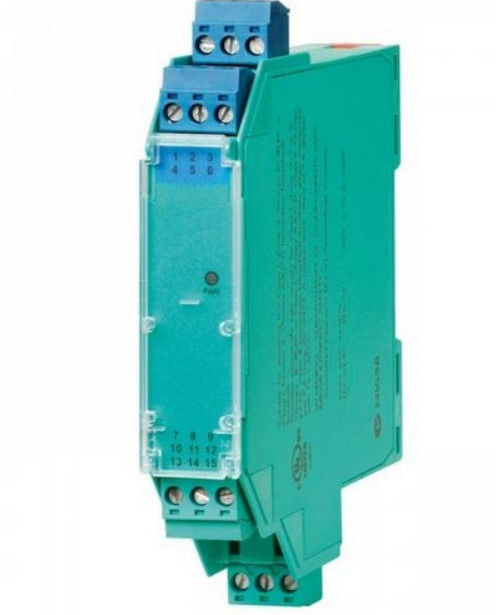

Produktnummer :KCD2-STC-Ex1.20
Typ des Produkts: SMART-Sender-Stromversorgung
Eigenschaften:
- Einkanal Isolierungsschranke
- 24 V Gleichstromversorgung (Power Rail)
- Eingang für 2-draht SMART-Sender und Stromquellen
- Signalsplitter (1 Eingang und 2 Ausgänge)
- Doppelausgang 0/4 mA... 20 mA oder 0/1 V... 5 V
- Anschlussblöcke mit Versuchssteckdosen
- Bis zu SIL 2 (SC 3) gemäß IEC/EN 61508
Funktion
Das Gerät versorgt den gefährlichen Bereich mit 2-drahtigen Sendern und kann auch mit Stromquellen verwendet werden.
Es überträgt das analoge Eingangssignal als zwei isolierte Ausgangssignale in den sicheren Bereich.
Bei SMART-Sendern, die Strommodulation zur Datenübertragung und Spannungsmodulation zum Datenempfang verwenden, wird eine bidirektionale Kommunikation unterstützt.
Der Ausgang wird über Schalter als Stromquelle, Stromsink oder Spannungsquelle ausgewählt.
Die Prüfsteckdosen für den Anschluss der HART-Kommunikatoren sind in die Endgeräte des Geräts integriert.
Technische Daten
1.Spezifikationen
Typ des Signals: Analog-Eingang
2.Funktionssicherheitsparameter
Sicherheitsintegritätsstufe (SIL): SIL 2
Systematische Fähigkeit (SC): SC 3
3.Versorgung
Verbindung: Power Rail oder Terminals 9+, 10-
Nennspannung: 19... 30 V Gleichstrom
Ripple: innerhalb der Versorgungstoleranz
Leistungsausfall: ca. 1,4 W bei 20 mA Übertragungsstrom, 250 Ω in beiden Ausgängen
Stromverbrauch: 2 W
4.Eingabe
Verbindungseite: Feldseite
Verbindung: Anschlussstationen 1+, 2- (Senk); 3+, 4- (Quelle)
Eingangssignal: 20 mA
Spannungsabfall: Endgeräte 3, 4: ≤ 6,1 V bei 20 mA
Kurzschlussstrom: Endgeräte 1+, 2-: 25 mA
Eintrittswiderstand: Endgeräte 1+, 2-: max. 500 Ω (BRAIN)
(250 Ω Belastung)
Verfügbare Spannung: Endgeräte 1+, 2-: ≥ 16 V bei 20 mA, ≥ 18,5 V bei 4 mA
5.Ausgabe
Verbindungseite: Steuerseite
Verbindung: Quelle: Endgeräte 5-, 6+; 7-, 8+
Waschbecken: Endgeräte 5+, 6-, 7+, 8-
Beförderung: Kanal 1: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
Kanal 2: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
Ausgangssignal: 0/4... 20 mA oder 0/1... 5 V
Ripple: max. 50 μA rms
