AirTAC F-M20X150F Hochpräziser gerader Pneumatikanschluss mit Außengewinde
Produktdetails:
Hersteller: AirTAC
Produkt-Nr.: TN16X40S
https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese industrielle Automatisierungskomponente wird für die Unternehmensbeschaffung bereitgestellt. Auftragsfertigung und Vorwärtslieferung werden unterstützt, wobei die Preise auf Anfrage angegeben werden.
Um das Beschaffungsrisiko zu reduzieren, wird jede Bestellung einzeln bearbeitet, mit Unterstützung für Modellbestätigung, Zustandsklärung und Vorlaufzeitschätzung vor der Auftragserteilung. Klare Angebotsbedingungen und eine konsistente Kommunikation helfen den Partnern dabei, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließen. Bei Bedarf stehen zusätzliche Prüfungen oder Klarstellungen zur Verfügung, die eine professionelle Beschaffung und eine langfristige Zusammenarbeit unterstützen.

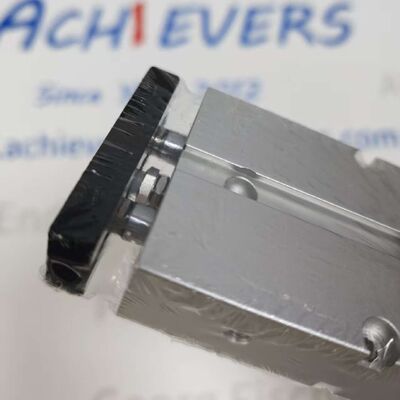

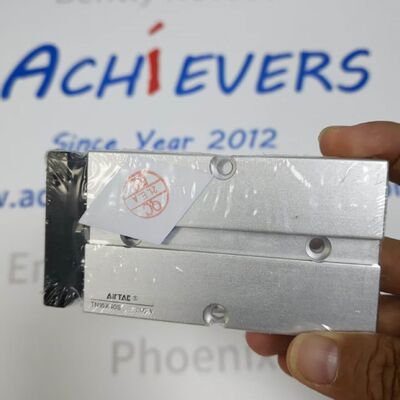

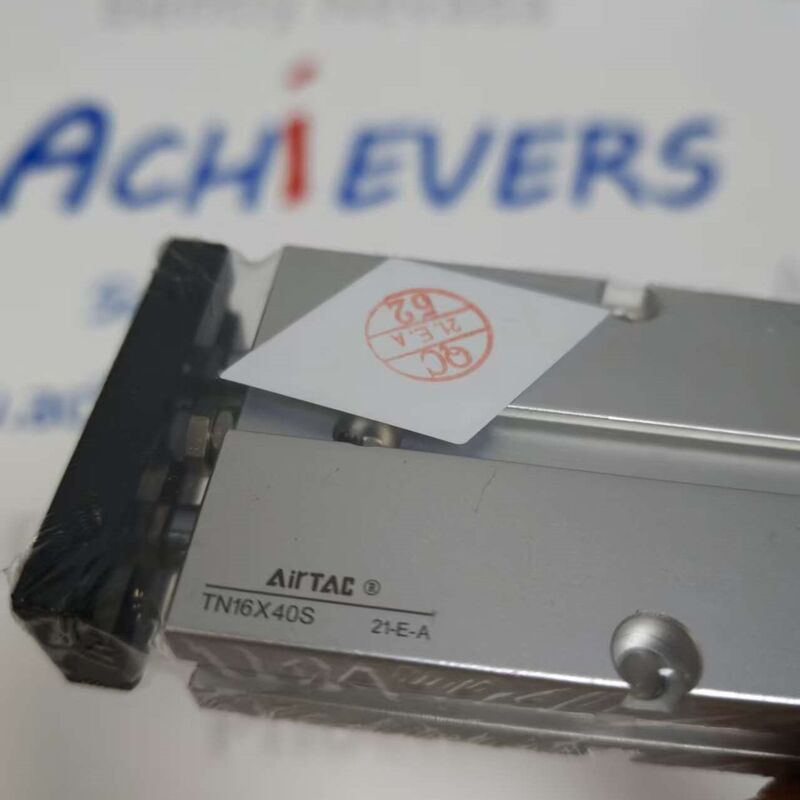

Der AirTAC TN16X40S ist ein Standard-Pneumatikzylinder mit Doppelstangenführung der AirTAC TN-Serie, der als doppelt wirkender Zylinder mit integriertem Permanentmagneten für die Installation magnetischer Sensoren konzipiert ist. Die Struktur mit zwei parallelen Kolbenstangen bietet im Vergleich zu Zylindern mit einer Stange eine überlegene Biege- und Torsionsfestigkeit sowie einen höheren Widerstand gegen seitliche Belastungen. Durch die Verwendung einer eingebetteten Karosseriemontageanordnung unterstützen dreiseitige Befestigungslöcher auf der festen Trägerplatte die Installation in mehreren Winkeln, um Platz im mechanischen Layout zu sparen. Vorne verstellbare Gummipuffer dämpfen den Aufprall während der Hin- und Herbewegung und ermöglichen eine geringfügige Feinabstimmung des Hubs. Das Modellsuffix „S“ steht für „Magnet ausgestattet“ und ist die standardmäßige Werkskonfiguration für alle AirTAC TN-Bohrungszylinder mit 16 Zylindern. Weitgehend abgestimmt auf automatisierte Montagelinien, Verpackungsmaschinen, Materialtransportvorrichtungen, Halbleiterprüfgeräte und pneumatische Betätigungssysteme für die Leichtindustrie.
Detail:
| Parameterelement |
Standardwert von AirTAC TN16X40S |
| Marke |
AirTAC |
| Vollständiges Modell |
TN16X40S |
| Produktserie |
TN-Zylinder mit Doppelstangenführung |
| Bohrungsgröße |
16 mm |
| Bewerteter Schlaganfall |
40 mm |
| Betätigungstyp |
Doppeltwirkend (Push & Pull durch Druckluft) |
| Magnetkonfiguration |
Mit eingebautem Permanentmagneten (Suffix S) |
| Arbeitsmedium |
Gefilterte Druckluft (40μm-Filterelement erforderlich) |
| Standardbetriebsdruck |
0,15 ~ 1,0 MPa (1,5 ~ 10 Bar) |
| Prüfdruck prüfen |
1,5 MPa (215 PSI) |
| Betriebsumgebungstemperatur |
-20 ℃ ~ +70 ℃ |
| Kolbengeschwindigkeitsbereich |
30 ~ 500 mm/s |
| Gewindegröße des Luftanschlusses |
M5 × 0,8 |
| Standardkissentyp |
Verstellbares vorderes Gummistoßstangenkissen |
| Nicht rotierende Toleranz |
≤ 0,3° |
| Zulässige seitliche Seitenlast |
Mittel (Doppelstabverstärkte Struktur) |
| Komponentenname |
Rohstoff |
Funktionsbeschreibung für TN16X40S |
| Zylinderrohr |
Extrudierte Aluminiumlegierung mit hoher Dichte |
Korrosionsschutz, geringes Gewicht, hohe strukturelle Steifigkeit |
| Doppelte Kolbenstange |
S45C-Kohlenstoffstahl, hartverchromt |
Verschleißfeste, reibungsarme, verdrehsichere Unterstützung |
| Kolbendichtring |
NBR-Nitrilkautschuk |
Luftdichtheit, Verschleißfestigkeit für lange Lebensdauer |
| Vordere und hintere Endabdeckung |
Aluminiumdruckgusslegierung |
Integrierte Montagelochanordnung, versiegelte Luftkammer |
| Verstellbares Stoßstangenpolster |
TPU Thermoplastisches Polyurethan |
Stoßdämpfung, Hubfeineinstellung |
| Eingebauter Magnet |
Permanenter Ferritmagnet |
Triggern Sie magnetische Positionssensoren zur Hubrückmeldung |
| Führungsstützplatte |
Aluminiumgusslegierung |
Dreiseitige Befestigungslöcher für die Installation in mehreren Positionen |
| Befestigungsschrauben |
Rostschutzbeschichtung aus Kohlenstoffstahl |
Fass, Enddeckel und Führungsplatte als integrierte Einheit befestigen |
Marke
**Airtac** ist eine bekannte Marke für pneumatische Komponenten mit Ursprung in Taiwan, die 1988 gegründet wurde. Das Unternehmen konzentriert sich auf die Forschung und Entwicklung sowie die Produktion zentraler industrieller Automatisierungskomponenten wie Zylinder, Magnetventile und Luftverarbeitungskomponenten, die in der Automobil-, Elektronik-, Medizin- und anderen Industrie weit verbreitet sind. Airtac verfügt über mehrere Produktionsstandorte und Vertriebsnetze auf der ganzen Welt. Seine Produkte entsprechen den ISO-Standards und zeichnen sich durch zuverlässige Qualität aus. Gerätehersteller genießen großes Vertrauen.
