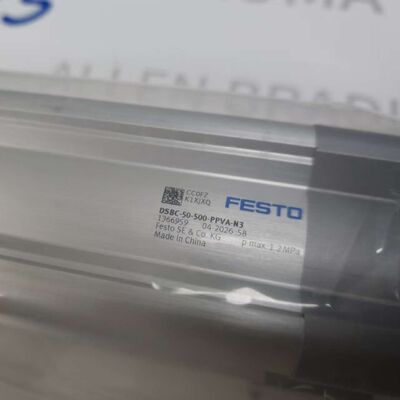

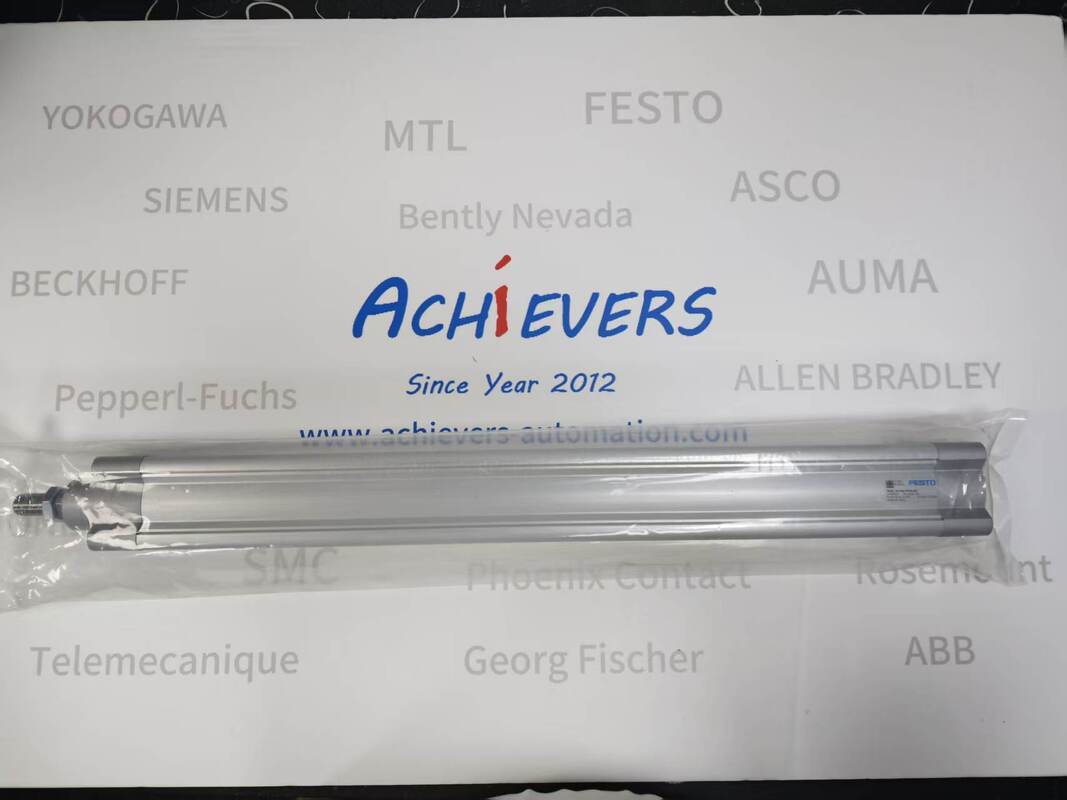

Festo DSBC-50-500-PPVA-N3 ISO 15552 Standard-Pneumatischer Zylinder
Beschreibung:
Hersteller: Festo
Produktnummer Die Angabe des Zertifikats ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu entnehmen.
Siehe auch: https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese Komponente zur industriellen Automatisierung wird für die Beschaffung von Unternehmen geliefert.
Um das Beschaffungsrisiko zu verringern, wird jede Bestellung individuell bearbeitet, wobei vor der Bestellung die Modellbestätigung, die Erklärung der Bedingungen und die Schätzung der Vorlaufzeiten unterstützt werden.Es werden klare Angebotsbedingungen und eine konsistente Kommunikation bereitgestellt, um den Partnern zu helfen, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließenZusätzliche Überprüfungen oder Klarstellungen sind bei Bedarf verfügbar und unterstützen die professionelle Beschaffung und die langfristige Zusammenarbeit.
Dieser Aktor hat ein einseitiges äußeres M16×1,5-Kolbenstangen-Gewinde,Dreiseitige integrierte Sensor-Rillen für die berührungslose Anbringung eines Näherungsschalters zur Erkennung der VollzugspitzenDie doppelt verstellbare PPV-Pneumatikpolsterung sorgt für eine präzise Stoßpufferung für eine 500 mm lange Schlagwechselung.Einschränkung der Aufprallenergie in der Endposition auf 1 J bei 22 mm Standardlänge des Kissen. Klassifiziert CRC2 moderate Korrosionsbeständigkeit, LABS-freie Konstruktion gemäß VDMA24364-B1/B2-L, kompatibel mit Reinraum-Umgebungen der Klasse 5 nach ISO 14644-1FestoEine breite Druck- und Temperaturanpassungsfähigkeit ermöglicht den kontinuierlichen Betrieb automatisierter Produktionslinien, Materialbearbeitungsportalen, schwerer Spannungen und langen linearen Positionierungssystemen.
Einzelheiten:
| Parameterpunkt |
Standardspezifikation für Festo DSBC-50-500-PPVA-N3 |
| Marke |
Festo |
| Vollständiger Mustercode |
DSBC-50-500-PPVA-N3 |
| Herstellerbestellungsnummer |
1366959 |
| Produktreihe |
DSBC ISO 15552 Zylinder mit Standardprofil |
| Durchmesser der Bohrung |
50 mm |
| Nennwert für den Standardschlag |
500 mm |
| Betriebsmodus |
Doppelwirkende (luftbetriebene Ausdehnung und Rückzug) |
| Kissenart |
PPVA: Einstellbares Pneumatikkissen, beide Enden |
| Fahrlänge des Kissen |
22 mm |
| Maximale Endposition Aufprallenergie |
1 J |
| Größe der Kolbenstange |
M16 × 1,5 äußeres männliches Gewinde |
| Verbindungsstrang zum Flughafen |
G1/4 |
| Betriebsdruckbereich |
0.04 ~ 1,2 MPa (0,4 ~ 12 Bar / 5,8 ~ 174 PSI) |
| Prüfdruck nach Beweis |
1.8 MPa |
| Betriebsmittel |
Gefilterte Druckluft ISO 8573-1:2010 [7:4Siehe unten. |
| Betriebstemperatur der Umgebung |
-20 °C bis +80 °C |
| Theoretische Dehnkraft @ 6 Bar |
1178 N |
| Theoretische Zugkraft @ 6 Bar |
990 N |
| Bewegliche Masse (0 mm Schlagbasis) |
365 g |
| Zusätzliche bewegliche Masse pro 10 mm Schlag |
25 g |
| Grundgewicht (0 mm Schlag) |
1190 g |
| Korrosionsbeständigkeitsklasse |
CRC 2 (mittlere Korrosionsbelastung) |
| LABS/PWIS-Konformität |
VDMA24364-B1/B2-L (Siliconfrei) |
| Eignung für Reinräume |
ISO 14644-1 Klasse 5 |
| Konforme Norm |
ISO 15552 |
| Unterstützung der Positionserkennung |
Kompatibel mit den Festo-Nahsensoren (3-seitige Laufschlitze) |
| Name der Komponente |
Grade der Rohstoffe |
Funktionsbeschreibung für DSBC-50-500-PPVA-N3 |
| Zylinderfass |
Aluminiumlegierung, glatt, hart, anodiert |
Extrudiertes Profil mit dreifachen Sensor-Rillen, verschleißsichere Innenwand, leichte hohe Steifigkeit für 500 mm langen Zug |
| Kolbenstange |
Hochlegiertes Stahl, hartchromiert |
Niedrige Reibungsoberfläche, hohe Geradheit, Widerspruch gegen Biegen unter langen seitlichen Belastungen |
| Klemmen |
Anodisierte Aluminiumlegierung |
Integrierte zweiseitige TPE-U-Dichtungsstruktur, ausgewogene Masse für eine stabile Wechselwirkung |
| Hauptdichtung der Kolben |
TPE-U (PU) Polyurethan |
Zwei-Wege-Luftdichtheit, geringer Verschleiß für Millionen von Zyklusvorgängen |
| Verstärkung der Verbrennungsdichte |
TPE-U (PU) |
Verhinderung der Kontamination durch Staub, Kühlmittel und Partikel, die in die innere Fasskammer gelangen |
| Kissenkopf und Kissenkolben |
POM-Acetall-Kunststoff |
Niedrigreibungsverstellbarer Pneumatikkissen-Kernbestandteil, Steuerung des Abgasstroms für die Pufferung |
| Vorder- und Rückendeckungen |
Aluminiumoxid mit Druckgussbeschichtung |
Integrierte Hafenboote, Montage von Gewindeöffnungen, versiegelte Luftkammertrennung |
| Montage von Befestigungsschrauben / Muttern |
Galvanisierter Kohlenstoffstahl |
Rostfeste Verstrickstangen zum Verriegeln von Lauf und Enddeckungen in eine integrierte Montage |
| Innenlagergehäuse |
POM-Polymer-Verbundwerkstoff |
Selbstschmierte Führungshülle zur Verringerung der Reibungsgeräusche der Kolbenstange |
| Bufferkissendichtung |
TPE-U (PU) |
Versiegelungskissenluftkammer zur Aufrechterhaltung einer stabilen verstellbaren Pufferleistung |
