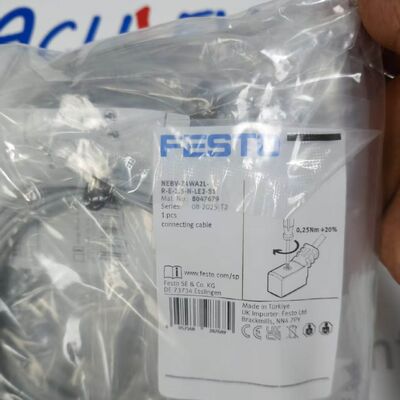

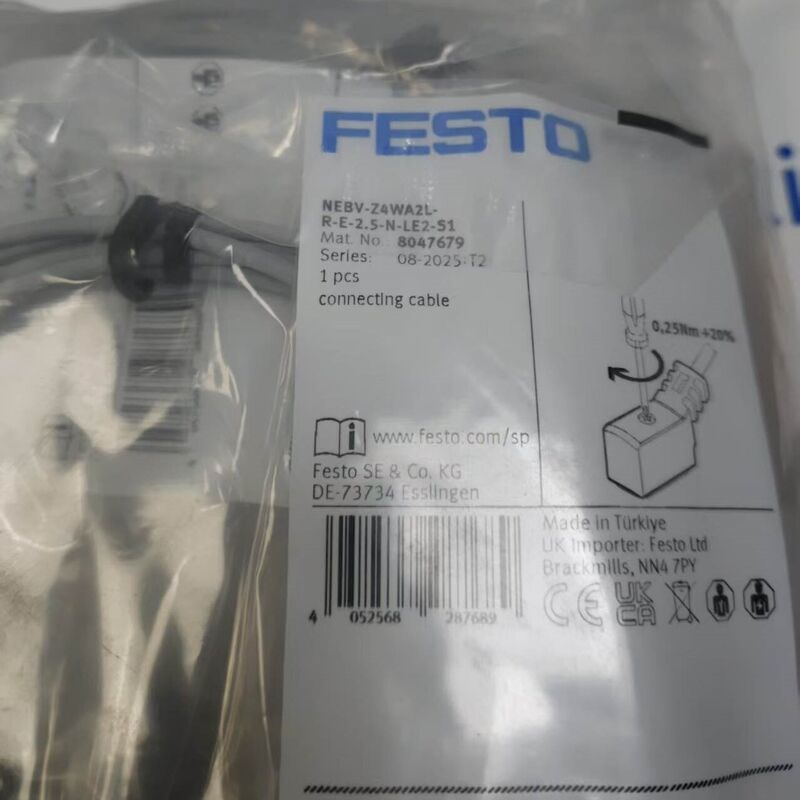

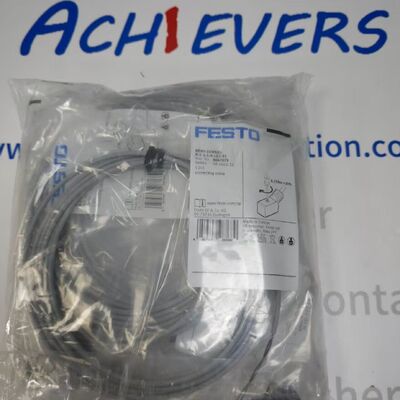

Festo NEBV-Z4WA2L-RE-2 Magnetventil-Verbindungskabel
Beschreibung:
Hersteller: Festo
Produkt-Nr.: NEBV-Z4WA2L-RE-2
https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese industrielle Automatisierungskomponente wird für die Unternehmensbeschaffung bereitgestellt. Auftragsfertigung und Vorwärtslieferung werden unterstützt, wobei die Preise auf Anfrage angegeben werden.
Um das Beschaffungsrisiko zu reduzieren, wird jede Bestellung einzeln bearbeitet, mit Unterstützung für Modellbestätigung, Zustandsklärung und Vorlaufzeitschätzung vor der Auftragserteilung. Klare Angebotsbedingungen und eine konsistente Kommunikation helfen den Partnern dabei, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließen. Bei Bedarf stehen zusätzliche Prüfungen oder Klarstellungen zur Verfügung, die eine professionelle Beschaffung und eine langfristige Zusammenarbeit unterstützen.
Dieses Kabelset verfügt über einen kompakten, abgewinkelten metrischen ZC-Schraubsockel, der über eine zentrale M2-Befestigungsschraube direkt an Magnetventilen montiert werden kann, wodurch eine komplexe Feldverkabelung entfällt. Eine eingebaute gelbe LED zeigt den Aktivierungsstatus des Ventils an, um eine schnelle Fehlerbehebung vor Ort zu ermöglichen. Das 2-adrige PUR-Flexkabel ist für die kontinuierliche Schleppkettenbewegung mit strengen Mindestbiegeradiusgrenzen zertifiziert. Die Schutzart IP65 wird erst nach vollständiger Ventilmontage erreicht und blockiert Werkstattstaub, Kühlmittel und Spritzflüssigkeit. CRC3-Konstruktion mit hoher Korrosionsbeständigkeit, silikonfrei, LABS-frei, entspricht den VDMA24364-Standards und ist kompatibel mit industriellen pneumatischen 24-V-Gleichstrom-Steuerkreisen in Automatisierungs-, Verpackungs- und elektronischen Montagegeräten.
Detail:
| Parameterelement |
Standardspezifikation von Festo NEBV-Z4WA2L-RE-2 |
| Marke |
Festo |
| Vollständiger Modellcode |
NEBV-Z4WA2L-RE-2 |
| Produktserie |
Vorgefertigtes NEBV-Magnetventil-Verbindungskabel |
| Steckdosenmuster |
ZC rechteckige metrische Schraube, abgewinkelter Auslass |
| Pinanzahl/verwendete Kerne |
2 Pins, voll belegt (2 Adern) |
| Feste Kabellänge |
2 m |
| Drahtstruktur |
2 × 0,14 mm² Litzenleiter |
| Äußerer Kabeldurchmesser |
2,9 mm (Toleranz ±0,1 mm) |
| Nennbetriebsspannung |
DC 24 V |
| Zulässiger Betriebsspannungsbereich |
Gleichstrom 20,4 V ~ 26,4 V |
| Überspannungsfestigkeit |
2,4 kV |
| Polaritätsschutz |
Bipolarer Verpolungsschutz (Suffix R) |
| Statusanzeige |
Integrierte gelbe LED für Ventilaktivierungssignal |
| Controller-Endbeendigung |
E = Offene blanke Anschlussdrähte |
| Kabelkompatibilität |
Geeignet für Energieketten-Schleppkettenbewegung |
| Minimaler dynamischer Biegeradius |
≥29 mm |
| Eindringschutzklasse |
IP65 (Nur bei vollständiger Montage am Ventil) |
| Umgebungstemperatur |
-10 ℃ ~ +50 ℃ |
| Verschmutzungsgrad (montierter Zustand) |
3 |
| Haltbarkeit der Steckverbinderverbindung |
50 Einsteck-/Ausziehzyklen |
| Korrosionsbeständigkeitsklasse |
SFB 3 (Hohe Korrosionsbelastung) |
| LABS/PWIS-Konformität |
VDMA24364-B1/B2-L (Silikonfrei) |
| Nettogewicht der Einheit |
43 g |
| Zertifizierungen |
CE-EMV-konform, RoHS-Richtlinie-konform |
| Schutzleiter |
Nicht ausgestattet |
| Komponentenname |
Rohstoffqualität |
Funktionsbeschreibung für NEBV-Z4WA2L-RE-2 |
| Sockelgehäusekörper |
Thermoplastisches Elastomer TPE-U (PU). |
Schwarzes, kompaktes Formgehäuse, schlagfest, integriertes LED-Lichtfenster |
| Kabelaußenmantel |
TPE-U (PUR) Polyurethan |
Grauer flexibler Mantel, öl-/kühlmittelbeständig, lange Lebensdauer in Schleppketten |
| Interne Drahtisolierung |
PP Polypropylen |
Kapazitätsarme Isolierung, stabile 24-VDC-Signalübertragung |
| Kontaktstiftklemmen |
Kupferlegierung, verzinnt |
Niedriger Kontaktwiderstand, Antioxidationsmittel für wiederholte Steckzyklen |
| Befestigungsschraube für Ventilmontage |
Edelstahl |
M2-Zentralverriegelungsschraube, rostfrei für langfristigen Werkstattbetrieb |
| Eingebauter LED-Anzeigechip |
Industrielle gelbe SMD-LED |
Geringer Stromverbrauch, klare Sicht bei Werksbeleuchtung |
| Interne Schutzplatine |
FR4 dünne PCB + passive SMD-Komponenten |
Realisieren Sie die bipolare Sperrfunktion für umgekehrte Polarität |
| Geformte Kabelzugentlastung |
Integrierte TPE-U-Umspritzung |
Beseitigen Sie Drahtermüdungsbrüche an der abgewinkelten Kabelausgangsverbindung |
| Isolierhülse für blanke Drahtklemmen |
Schrumpfschlauch aus PP |
Isolieren Sie freiliegende Kupferlitzen an den offenen Kabelenden des Controllers |
