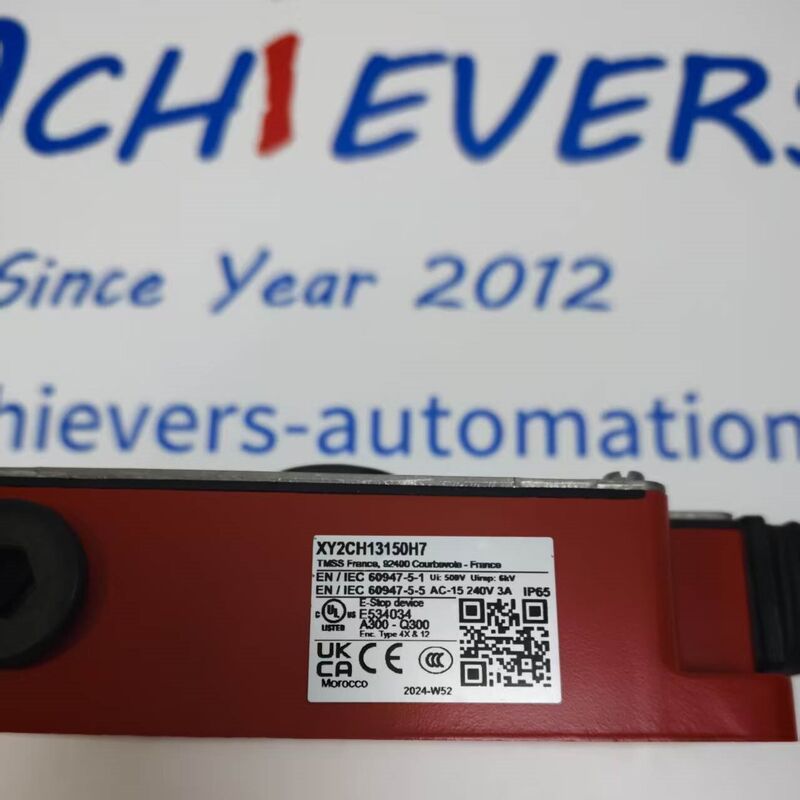

Telemechanischer Kabelbetriebsschalter XY2-CH
Einzelheiten des Produkts:
Hersteller:Telemechanik
Produktnummer : XY2CH13150H7
Siehe auch: https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese Komponente zur industriellen Automatisierung wird für die Beschaffung von Unternehmen geliefert.
Um das Beschaffungsrisiko zu verringern, wird jede Bestellung individuell bearbeitet, wobei vor der Bestellung die Modellbestätigung, die Erklärung der Bedingungen und die Schätzung der Vorlaufzeiten unterstützt werden.Es werden klare Angebotsbedingungen und eine konsistente Kommunikation bereitgestellt, um den Partnern zu helfen, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließenZusätzliche Überprüfungen oder Klarstellungen sind bei Bedarf verfügbar und unterstützen die professionelle Beschaffung und die langfristige Zusammenarbeit.
Diese Sicherheitsvorrichtung entspricht vollständig den Normen EN ISO 13850 für Notstopp und IEC 60947-5-1 für Niederspannungssteuerkomponenten.Die mechanische Verriegelungskonstruktion sperrt den Schalter im ausgelösten Zustand, sobald die Kabelspannung zum Herunterfahren führt; ein spezieller roter manueller Neustartknopf muss physisch gedreht werden, um die normale Schaltkontinuität wiederherzustellen und so die Gefahr eines versehentlichen automatischen Neustarts der Maschine nach einem Notfall zu vermeiden.Doppel unabhängige NC-Sicherheitskontakte ermöglichen eine redundante Sicherheitsschaltkreislaufverkabelung, um die für die meisten automatisierten Produktionsanlagen erforderlichen Leistungsniveaus von PL d / Kategorie 3 zu erreichen.
IP65 versiegelte Bausteine blockieren Staub, Kühlmittel-Spritze und Feuchtigkeitseinströmungen.Die 15-Meter-Nennspannweite des Kabels macht dieses Gerät ideal für mittelgroße Förderstrecken, Verpackungsmaschinen und Einfachverarbeitungsmaschinen, bei denen ein einziger E-Stop mit Zugdraht die gesamte Betriebsgefährdungszone ohne mehrere Schaltstellen abdeckt.Alle Komponenten des internen Kontakt- und Auslösmechanismus sind für Millionen von mechanischen Zyklen mit gleichbleibender Auslöskraft über den gesamten Betriebstemperaturbereich ausgelegt.
Einzelheiten:
| Parameterpunkt |
Standardspezifikation für Telemechanik XY2CH13150H7 |
| Marke |
Telemecanique (Schneider Electric) |
| Vollständige Teilnummer des Modells |
XY2CH13150H7 |
| Produktreihe |
XY2CH Kabelziehschalter für Notfallstop |
| Kontaktkonfiguration |
2 × NC-Sicherheitskontakte + 1 × KEIN Hilfskontakt |
| Nennwärme (Ith) |
10 A. |
| Nennspannung für die Isolierung (Ui) |
250 V |
| Betriebsspannungsbereich AC |
24 VAC ~ 230 VAC |
| Gleichspannungsbereich |
24 VDC ~ 250 VDC |
| Mindestzugskraft |
80 N |
| Nennlänge der Maximalseilseile |
15 m |
| Typ des Fahrmechanismus |
Mechanische Verriegelung, manuelle Rotationsrückstellung erforderlich |
| Normen für die Einhaltung der Sicherheitsvorschriften |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Erreichbare Sicherheitsleistung |
PL d / Kategorie 3 (Dual NC-Kontaktverkabelung) |
| Eintrittsschutzbewertung |
IP65 (ganz mit Dichtungsdrüse montiert) |
| Umgebungstemperatur (H7-Variante) |
-30 °C bis +75 °C |
| Lagertemperatur und Transporttemperatur |
-40 °C bis +85 °C |
| Mechanische Lebensdauer |
≥ 1,000,000 Betätigungszyklen |
| Elektrische Lebensdauer (volle Nennlast) |
≥ 100.000 Schaltzyklen |
| Stoßbeständigkeit |
IEC 60068-2-27, Höchstbeschleunigung 30 g |
| Schwingungswiderstand |
10-150 Hz, 1 mm Amplitude nach IEC 60068-2-6 |
| Montageverfahren |
Oberflächenbefestigung über integrierte, geformte Lugs |
| Netto-Einheitsgewicht |
445 g |
| Globale Zertifizierungen |
CE, TÜV Maschinensicherheit, cULus |
| Name der Komponente |
Grade der Rohstoffe |
Funktionsbeschreibung für XY2CH13150H7 |
| Haupthaus (H7-Variante) |
Verstärktes hochfester PA66-Kunststoff, UL94 V0 Flammschutz |
Versiegeltes schlagfestes Gehäuse, verbesserte Wärme- und chemische Beständigkeit für Kühlmittel-Spritzwerkstattumgebungen |
| Mechanismus der internen Spannung |
Kohlenstoffstahl, warm galvanisiert |
Füllbelastete Verriegelung von Auslösern, gleichbleibende Zugkraftschwelle im gesamten Temperaturbereich |
| Kontaktträger-Rutschmodul |
Glasgefülltes PBT-Dämmstoff |
Doppel isolierte Kontaktrutschblöcke mit geringer Reibung für den wiederholten mechanischen Betrieb |
| Sicherheits-NC-Kontaktgeräte |
Nickelplattierte Kupferleiter + PA66-Isolator |
Vibrationsbeständige Schraubendecke für die Verdrahtung von Sicherheitskreisen |
| Hilfsmittel NO-Kontaktmodul |
Kontakte aus Kupferlegierung mit Blechplatten |
Signal-Ausgangsterminal für Fehlerwarnung und PLC-Status-Feedback |
| Manuelle Wiederherstellung des Drehknobs |
TPE übergeformter roter PA-Kunststoff |
Sicherheitsmarkierung mit hoher Sichtbarkeit, ergonomische Drehung zur Freisetzung des verriegelten Triebwerks |
| Ausfallkompressionsfeder |
Austenitischer Edelstahl |
Korrosionsschutz-interne Feder, die eine stabile 80N-Trip-Schwelle aufrechterhält |
| Eintrittsdichtung für Kabel aus Seildraht |
NBR-ölbeständige Gummisiegelung |
Kompressionsdichtung zur Aufrechterhaltung der IP65-Bewertung am Kabeldurchdringungspunkt |
| Isolationsteiler für die innere Schaltung |
Silikonfreie FR4-Dämmplatte |
physikalische Trennung zwischen doppelten NC-Sicherheitskontaktkreisen für eine redundante Sicherheitsleistung |
| Montage-Lugs |
Integriertes geformtes PA66-Kunststoff |
Verstärkte Baugruppen zur sicheren Schraubenbefestigung an Metallmaschinenrahmen |
Marke
TELEMECANIQUE wurde 1924 vom Gründerteam der Nanterre Electrical Equipment Factory in Frankreich gegründet.Sie erfanden zunächst den ersten Kontaktor und entwickelten sich schnell zu einer bekannten Marke im Bereich der industriellen Steuerung und Automatisierung..
1928 wurde das Unternehmen in "La Telemecanique Electrique" umbenannt und konzentriert sich seit langem auf Produkte wie Kontaktoren, Leistungsschalter, Wärmerelees, programmierbare Logiksteuerungen (PLC),Frequenzwandler, Knopfschalter und Sensoren.
Automatisierung der LeistungsträgerLimited verfügt über mehr als 10 Jahre Erfahrung auf dem Markt der industriellen Automatisierung, spezialisiert auf den Wiederverkauf von Fabrik versiegelten Sonde, Sensor, DCS, Isolator Barriere, HMI, PLC, Adapter,Profibus-Anschluss und Kabel von Marken wie BENTLY NEVADA,E+H,MTL, AB, Pepperl+Fuchs,Ich bin von Yokogawa.ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM usw. Wenn Sie eine Anfrage haben, zögern Sie bitte nicht, uns zu kontaktieren.
Hier sind die TOP-Marken, mit denen wir in den letzten 14 Jahren gearbeitet haben:
Häufig gestellte Fragen von Erfolgreichen
F: Sind die Produkte Original-OEM?
A: Diese Artikel wurden von Achievers Automation Limited als echte OEM-Einheiten zertifiziert, die über OEM- oder unabhängige Drittkanäle erworben wurden.
F: Wie organisieren Sie die Lieferung?
A: Wir können die Lieferung auf der Grundlage Ihrer Anfrage arrangieren. Wir haben mit Forwardern zusammengearbeitet, die die Lieferung per FedEx, DHL, TNT mit einem guten Preis arrangieren können.
F: Was ist die Garantie für die Ware?
A: Einjährige Garantie.
F: Welche Produkte werden am meisten verkauft?
A: Es wurden viele Marken von Produkten geliefert. Zum Beispiel MTL Sicherheitsschranke MTL5541, Endress Hauser RS33, P+F Sicherheitsschranke KFD2-SR2-Ex2.W, Handkommunikator TREXCHPNAWS1S
