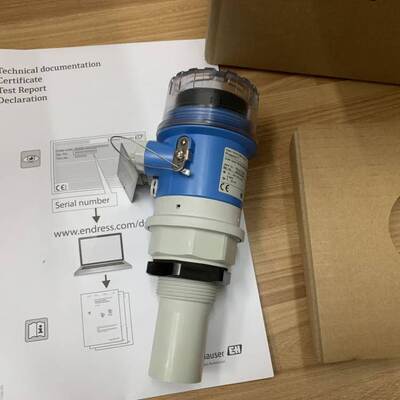

E+H FMU30-1020/0 Prosonic FMU30 Kompakter Ultraschall-Füllstandstransmitter
Produktdetails:
Hersteller:Endress+Hauser
Produkt-Nr.: FMU30-1020/0
https://www.achievers-automation.comWeitere Produkte
Diese industrielle Automatisierungskomponente wird für die Unternehmensbeschaffung bereitgestellt. Auftragsfertigung und Vorwärtslieferung werden unterstützt, wobei die Preise auf Anfrage angegeben werden.
Um das Beschaffungsrisiko zu reduzieren, wird jede Bestellung einzeln bearbeitet, mit Unterstützung für Modellbestätigung, Zustandsklärung und Vorlaufzeitschätzung vor der Auftragserteilung. Klare Angebotsbedingungen und eine konsistente Kommunikation helfen den Partnern dabei, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließen. Bei Bedarf stehen zusätzliche Prüfungen oder Klarstellungen zur Verfügung, die eine professionelle Beschaffung und eine langfristige Zusammenarbeit unterstützen.
Das Messprinzip basiert auf der Emission von Ultraschallschallwellen: Der Wandler sendet Schallimpulse in Richtung der flüssigen oder festen Oberfläche, zeichnet die Echolaufzeit auf und wandelt Flugzeitdaten über die interne Signalverarbeitung in lineare Füllstands-, Volumen- oder Abstandswerte um. Der berührungslose Betrieb vermeidet den direkten Kontakt des Mediums und macht den FMU30-1020/0 immun gegen Korrosion, Abrieb, klebrige Beschichtung und Störungen der mittleren Viskosität, die bei Füllstandsensoren mit Kontakttyp häufig vorkommen. Die fortschrittliche digitale Echounterdrückung filtert Fehlsignale von Tankwänden, Innenrohren, Rührwerken und Oberflächenschaum heraus, um die Messgenauigkeit zu stabilisieren.
Detail:
| Parametergruppe |
Spezifikationsartikel |
Offizieller Datenblatt-Standardwert |
| Messprinzip |
Erkennungstechnologie |
Flugzeit-Ultraschallechomessung, digitale Echoverarbeitung |
| Messbereich (FMU30-1020/0) |
Min./Max. Distanz |
0,25 m minimales Totband ~ 2,0 m maximaler Messbereich |
| Ultraschallfrequenz |
Betriebsfrequenz des Wandlers |
Ca. 75 kHz |
| Standardmessgenauigkeit |
Vollständige Abweichung |
±3 mm oder ±0,15 % des gemessenen Abstands (je nachdem, welcher Wert größer ist) |
| Messauflösung |
Ausgangssignalschritt |
0,01 % FS digitale Auflösung, 4–20 mA analoge 16-Bit-Konvertierung |
| Echounterdrückungsfunktion |
Filterung falscher Signale |
Automatisch lernende Tank-Hinderniskartierung, einstellbarer Geräuschdämpfungsschwellenwert |
| Kompatibilität mit Prozessmedien |
Unterstützte Medien |
Saubere Flüssigkeiten, Schlämme, feinkörnige Schüttgüter; Nicht für starken Schaum / hohe Staubsilos |
| Stromversorgungsarchitektur |
Verkabelungstyp |
2-Draht-schleifengespeist (4–20 mA+HART) |
| Betriebsfenster der Versorgungsspannung |
DC-Schleifenspannung |
12 V DC ~ 30 V DC; Ausführung für explosionsgefährdete Bereiche Ex ia: 12–28 V DC |
| Schleifenlastwiderstand max |
Zulässige Kabellast |
Max. 500 Ω bei 24 V DC-Versorgung |
| Analoges Ausgangssignal |
Standardschleifensignal |
4 mA (leer) bis 20 mA (voll), konfigurierbarer Umkehrausgang |
| Digitales Kommunikationsprotokoll |
HART-Version |
HART 7, unterstützt Burst-Modus und Multi-Drop-Betrieb |
| Fehlersignaldefinition |
Fehlerstromausgang |
3,6 mA (Bereichsunterschreitung) / 22 mA (Bereichsüberschreitung) / 2,4 mA (Gerätefehler) |
| Optionale drahtlose Schnittstelle |
Bluetooth SmartBlue |
2,4 GHz BLE für mobile Parametereinrichtung, Protokollierung und Diagnoseauslesung |
| Einstellbarer Reaktionszeitbereich |
Verzögerung der Messungsaktualisierung |
0,5 s ~ 60 s konfigurierbare digitale Dämpfung |
| EMV-Konformitätsstandards |
Elektromagnetische Verträglichkeit |
IEC 61326, NE 21-Standard für Schwerindustriestandorte |
| Diagnostische Selbstüberwachungselemente |
Integrierter Gesundheitscheck |
Wandlerfehler, Echoverlust, Stromunterspannung, Speicherfehleralarm |
| Klassifizierungskategorie |
Attributelement |
Standardisierte technische Parameter |
| Modelldefinierte Prozessverbindung (FMU30-1020/0) |
Gewindestandard |
G1½-Außengewinde für Tankstutzenmontage |
| Benetztes Material des Wandlers |
Schallemissionsfläche |
Chemikalienbeständiger PVDF-Polyvinylidenfluorid-Kunststoff |
| Material des Hauptgehäusegehäuses |
Elektronischer Körper |
Glasfaserverstärkter PBT-Kunststoff, korrosionsbeständig |
| Kabeleinführungsschnittstelle |
Verdrahtungsverschraubungsstandard |
Integrierte M16-Kabelverschraubung, abgedichtete Einzelkabeleinführung |
| Schutzart des Gehäuses |
Wasserdicht- und staubdicht |
IP68 gemäß EN 60529; vollständig tauchfähiges kurzzeitiges vorübergehendes Eintauchen |
| Gesamtabmessungen der Einheit (L × Ø) |
Kompakte Gehäusegröße |
Ca. 165 mm Länge × 60 mm Außendurchmesser |
| Nettogewicht der Einheit |
Einzelsendermasse |
Ca. 380 g |
| Umgebungstemperaturbereich |
Außen-/Schrankinstallation |
-40 °C ~ +60 °C (-40 °F ~ +140 °F) |
| Langzeit-Lagertemperaturgrenze |
Offline-Speicherbedingung |
-45 °C ~ +70 °C |
| Temperaturgrenze des Prozessmediums |
Luftmedium über der Flüssigkeitsoberfläche |
-20 °C ~ +60 °C (kein direkter Flüssigkeitskontakt, berührungsloses Design) |
| Zulässiger Prozessdruck |
Behälterinnendruck |
-0,5 bar Vakuum bis +2 bar Überdruck |
| Mechanische Vibrationsfestigkeit |
Schock- und Vibrationsstandard |
IEC 60068-2-6, 10–2000 Hz, 10 m/s² kontinuierliche Vibrationstoleranz |
| Zertifizierungen für explosionsgefährdete Bereiche |
Globale Zulassungen |
ATEX II 1/2G Ex ia IIC, ATEX II 1/2D Ex ia, IECEx, FM, CSA C/US, EAC Ex |
| Allgemeine Konformitätszeichen |
Globale Industriezertifizierungen |
CE-Kennzeichnung, konform mit der RoHS-Industrierichtlinie |
| Zulässiger Montagewinkel |
Flexibilität bei der Installation |
Nur vertikale Ausrichtung nach unten; ±10° geringfügige Winkeltoleranz |
| Visuelle Statusanzeige an Bord |
LED-Diagnoseleuchten |
Grüne Power-LED, gelbe Messung aktiv-LED, rote Fehleralarm-LED |
| Bibliotheken zur Tankformberechnung |
Integrierte Volumenkurven |
Zylindrische vertikale, zylindrische horizontale, sphärische, kundenspezifische lineare Tankkurven |
