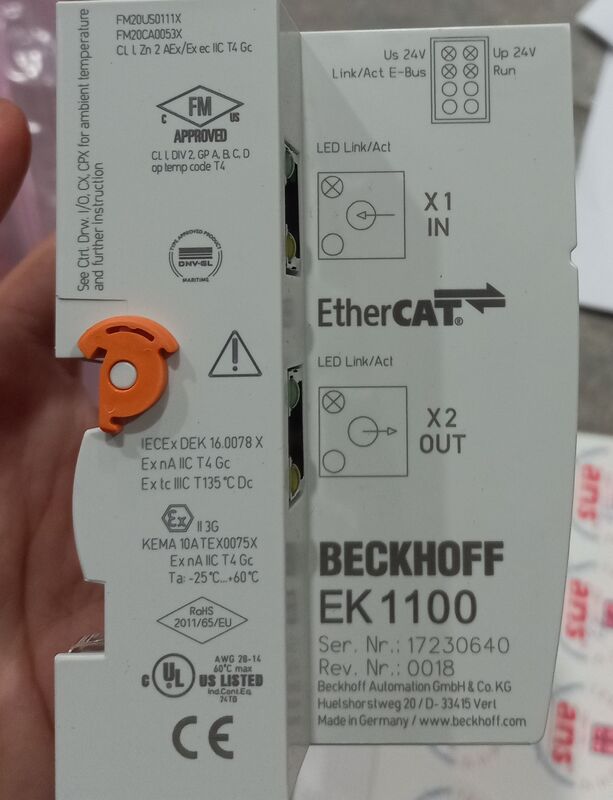

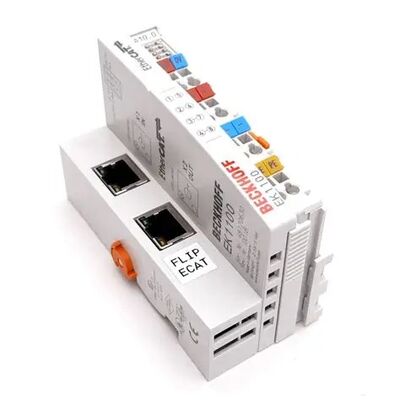

Beckhoff EK1100 EtherCAT-Koppler
Produktdetails:
Hersteller: Balluff
Produkt-Nr.: EK1100
https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese industrielle Automatisierungskomponente wird für die Unternehmensbeschaffung bereitgestellt. Auftragsfertigung und Vorwärtslieferung werden unterstützt, wobei die Preise auf Anfrage angegeben werden.
Um das Beschaffungsrisiko zu reduzieren, wird jede Bestellung einzeln bearbeitet, mit Unterstützung für Modellbestätigung, Zustandsklärung und Vorlaufzeitschätzung vor der Auftragserteilung. Klare Angebotsbedingungen und eine konsistente Kommunikation helfen den Partnern dabei, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließen. Bei Bedarf stehen zusätzliche Prüfungen oder Klarstellungen zur Verfügung, die eine professionelle Beschaffung und eine langfristige Zusammenarbeit unterstützen.
DerBeckhoff EK1100ist der Standard-EtherCAT-Koppler im Beckhoff-Feldbuszubehör der EK-Serie und dient zur Überbrückung von industriellen 100BASE-TX-EtherCAT-Ethernet-Netzwerken und E-Bus-EtherCAT-Klemmenstacks (I/O-Module der EL-Serie). Als zentrale Komponente der industriellen Automatisierung wandelt EK1100 Standard-Ethernet-EtherCAT-Telegramme in E-Bus-Differenzsignalübertragung um und unterstützt die kaskadierende Verbindung von bis zu 65.535 EtherCAT-Slave-Terminals innerhalb einer einzelnen Station. Ausgestattet mit zwei RJ45-Kupferschnittstellen realisiert der Beckhoff EK1100 ein Daisy-Chain-Netzwerklayout für Produktionslinien, Verpackungsmaschinen, Robotersteuerungs- und Prozessüberwachungssysteme. Mit einem 2000-mA-E-Bus-Stromversorgungsausgang, einer großen Temperaturtoleranz und globalen Industriezertifizierungen liefert der Beckhoff-Koppler EK1100 eine stabile Kommunikation mit geringer Latenz (≈1 μs Weiterleitungsverzögerung) für verteilte Hochgeschwindigkeits-Bewegungssteuerungs- und analoge/digitale Signalerfassungsszenarien.
Detail:
| Parameterelement |
EK1100 Standardwert |
| Produktmodell |
Beckhoff EK1100 |
| Busprotokoll |
EtherCAT (100BASE-TX-Ethernet) |
| EtherCAT-Schnittstelle |
2 × RJ45-Buchse (IN / OUT) |
| Übertragungsrate |
100 Mbit/s Vollduplex |
| Maximale Kabellänge von Station zu Station |
100 m (Cat.5 geschirmtes Ethernet-Kabel) |
| Signalweiterleitungsverzögerung |
Ca. 1 μs |
| Max. unterstützte EtherCAT-Klemmen |
65.535 pro EtherCAT-Netzwerksegment |
| Versorgungsspannung (Us) |
24 V DC (-15 % / +20 % Toleranz) |
| Koppler-Leerlaufstromaufnahme |
60mA |
| E-Bus-Ausgangsstrom |
2000 mA |
| Max. Stromkontaktlast |
10 A / 24 V DC |
| Elektrische Isolationsstärke |
500 V DC (Power / EtherCAT / E-Bus) |
| Verdrahtungsklemmentyp |
Schraubfederklemme |
| Massivdraht-Verkabelungsbereich |
0,08 ~ 2,5 mm² (AWG28 ~ AWG14) |
| Verkabelungsbereich für Litzendrähte |
0,08 ~ 2,5 mm² (AWG28 ~ AWG14) |
| Verdrahtungsbereich für Aderendhülsen |
0,14 ~ 1,5 mm² (AWG26 ~ AWG16) |
| Abisolierlänge |
8 ~ 9 mm |
| Parameterelement |
EK1100 Standardwert |
| Gesamtabmessungen (B × H × T) |
44 mm × 100 mm × 68 mm |
| Nettogewicht |
~190 g |
| Montagestandard |
EN 60715 35 mm DIN-Schiene |
| Schutzklasse |
IP20 (nur zur Verwendung im Innenschrank) |
| Betriebsumgebungstemperatur |
-25 °C ~ +60 °C |
| Lager-/Transporttemperatur |
-40 °C ~ +85 °C |
| Zulässige relative Luftfeuchtigkeit |
95 % relative Luftfeuchtigkeit, nicht kondensierend |
| Vibrationskonformität |
EN 60068-2-6 |
| Einhaltung der Stoßfestigkeit |
EN 60068-2-27 |
| EMV-Standard |
EN 61000-6-2, EN 61000-6-4 |
| Globale Zertifizierungen |
CE, UL, cULus, CCC, ATEX II 3 G Ex ec IIC T4 Gc, IECEx, DNV GL |
| Explosionsgeschütztes Zeichen |
ATEX / IECEx Ex nA IIC T4 Gc |
| Zulässige Einbauposition |
Beliebige Ausrichtung im Schaltschrank |
