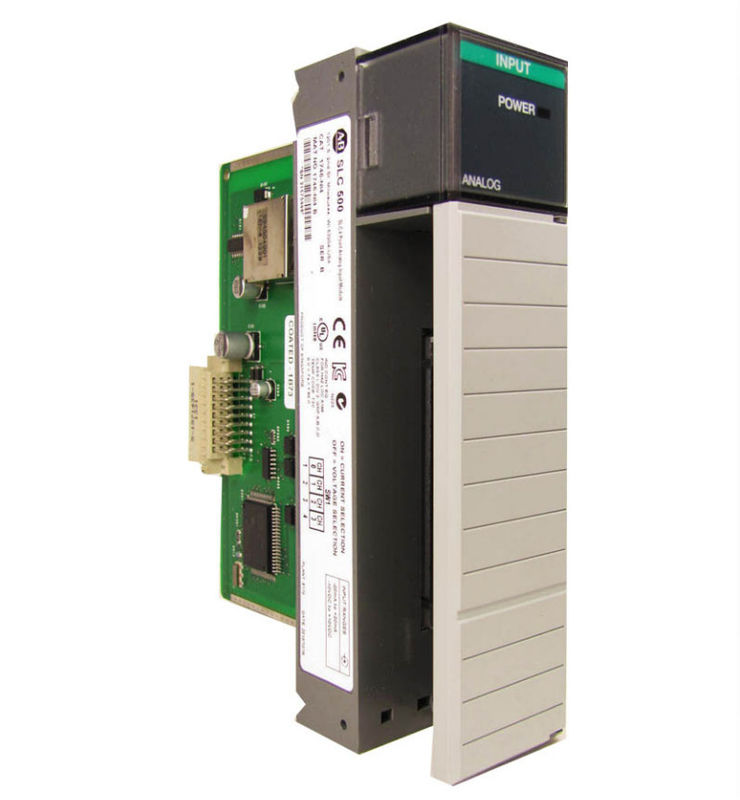

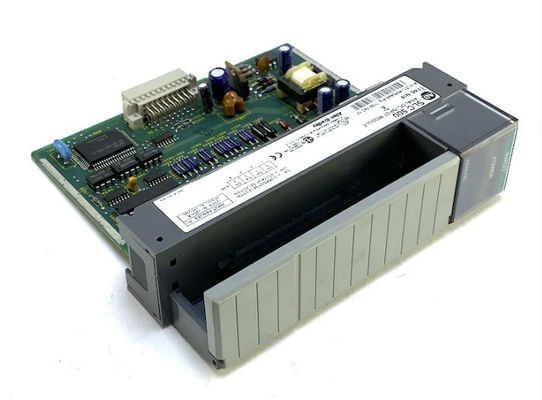

SLCTM 500 Allen Bradley 1746 NI4 4 Kanal analoge E/A-Module

Allen-Bradley 1746-NI4 SLCTM 500 Vierkanal-Analog-E/A-Module

Einzelheiten des Produkts:
Hersteller: Allen Bradley
Produktnummer : 1746-NI4
Produktart:Analog I/O-Modul SLC 500

Das Allen-Bradley 1746-NI4 ist ein SLC 500 Analog I/O Modul. Dieses Analog I/O Modul verfügt über vier (4) nicht isolierte Differential-, Spannungs- oder Strom-Auswahlkanäle.Dieses Modul befindet sich in einem einzigen Schlitz des SLC 500-Chassis und ist mit Fest- oder Modularhardware kompatibel.

Der Allen Bradley 1746-NI4 ist ein SLC 500 Four (4) Channel Analog Input Modul. Er verfügt über benutzerwählbare analoge Kanäle für Spannung oder Strom, um mehrere Überwachungs- und Steuerungsanwendungen zu unterstützen.Es hat eine 16-Bit-Auflösung und enthält einen abnehmbaren Endgerätblock, der Verbindungen analogen Eingangskanal bietetDieser Kanal kann als Differential-Eingang angeschlossen werden. Es gibt einen DIP, der an der Leiterplatte schaltet, um die Eingangs- oder Stromspannung auszuwählen.Der Backplane-Strom bei 5 Volt dieses Moduls beträgt 25 mABei 24 Volt beträgt der Strom 85 mA. Es ist zu vermeiden, die Spannungsquelle ohne den Senderstrom usw. an den für den Stromzufuhr konfigurierten Kanal anzuschließen.Es kann zu einem falschen Modulbetrieb oder zu Modulschäden kommen..

Die 1746-NI4 hat Standardkabellängen von 0.5Ein, zwei.5Der AIFM-Anschluss dieses Moduls ist mit einer 15-Pin-D-Schale ausgestattet.Die Eingabeimpedanz beträgt 250 Ohm mit einer Auflösung von 1Die Gesamtgenauigkeit bei 25 Grad Celsius beträgt +/- 0,365% der vollen Skala, +/- 0,642% bei 60 Grad Celsius.Die Gesamtgenauigkeitsdifferenz beträgt +79 ppm/Celsiusgrad der VollskalaDer Eingangsspannungsbereich von 1746-NI4 ¢ beträgt +/-10 Volt DC -1 LSB. Die Impedanz beträgt 1 Mega Ohm. Die Genauigkeitsdrift beträgt +63 ppm/ Grad Celsius der vollen Skala. Die Auflösung beträgt 305,176 & μV pro LSB,mit einem Gewinnfehler bei +/- 57 ppm/CelsiusgradDie Gesamtgenauigkeit bei 25 Grad Celsius beträgt +/-0,284% der vollen Skala und +/-0,504% bei 60 Grad Celsius.

Das 1746-NI4 ist ein analogues Eingangsmodul aus der SLC 500-Serie von Allen-Bradley.Auswählbare Eingangssignalbereiche umfassen -20 bis +20 mA (oder) -10 bis +10V dc.

Das Modul arbeitet, indem es das analoge Eingangssignal über die Delta-Sigma-Modulation mit einem Bereich von -16,384 bis +16,384 für den Strom-Eingang und -32,768 bis +32,767 für den Spannungseingang umwandelt.Die umgewandelten Daten können mit dem Scaling-Algorithmus verarbeitet werden, um die gemessene Prozessvariable anzuzeigen.. Beide Methoden erzeugen die gleiche skalierte Ausgabe.

Dieses Modul kann mit einem festen oder modularen SLC 500-Steuergerät im Hardware-Stil verwendet werden.Die feste Hardwareversion von SLC 500 verfügt über eingebettete I/O-Kanäle mit begrenzten ErweiterungsmöglichkeitenDie modulare Hardware SLC 500 PLC verfügt über ein vollständig modulares und anpassbares System.

Dieses Modul verfügt über eine eingebaute LED-Anzeige, die den Status jedes Kanals und den Gesamtstatus des Betriebs des Moduls anzeigt.Dies ermöglicht eine schnelle Moduldiagnostik, die auch über die diagnostische Unterbrechung des Controllers abgerufen werden kann.Dieses Berichtssystem ermöglicht eine schnellere Fehlerbehebung und erhöht die Verfügbarkeit des Moduls.
