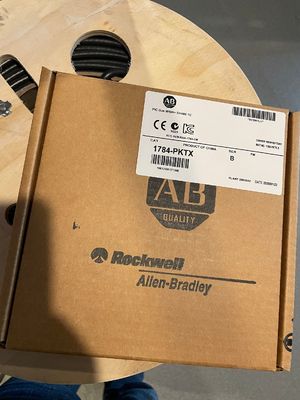

Allen Bradley 1784-PKTX Datenautobahn Plus PC-Karte

Einzelheiten des Produkts:
Hersteller: Allen Bradley
Produktnummer : 1784-PKTX

Produktart: Netzwerk-Schnittstellenkarte

Die 1784-PKTX ist eine Allen-Bradley-Netzwerk-Schnittstellenkarte. Diese Karte ist eine PCI 2.3-konforme Hardware und bietet die Ports Data Highway Plus (DH+) / Remote I/O (RIO) Channel 1A und DH485 Channel 1B.

Die Allen-Bradley 1784-PKTX ist eine Netzwerk-Schnittstellenkarte, die direkt an einen PCI-Port (Peripheral Connect Interconnect) eines PC montiert wird.3 und ermöglicht es dem Hostcomputer, eine Verbindung zu einem Data Highway Plus (DH+) herzustellen, Remote I/O (RIO) oder DH-485 Kommunikationsnetzwerk. Diese Karte kann zur Schnittstelle mit Programmierbaren Logikcontrollern (PLC) zur Implementierung der Prozessvisualisierung verwendet werden.

Es verfügt über einen Single-Channel-DH + / RIO-Combo-Port, der als Kanal 1A und DH-485-Kommunikationsoberfläche mit Kanal 1C gekennzeichnet ist.DH+ und RIO unterstützen Fernkommunikation mit spezifischer Abdeckung, die durch die Übertragungsrate begrenzt ist. Insbesondere 10.000 ft (3048 m) @ 57,6K bit/s; 5.000 ft (1,524 m) @ 115,2K bits/s und 2.500 ft (762 m) @ 230,4K bits/s. Für DH-485 beträgt die maximale Abstandsüberschreitung 4.000 ft.(1219 m) @ 1200, 2400, 4800, 9600 oder 19,200 Bit/s.

Die 1784-PKTX ist mit 1 Diagnose-/Status-LED pro Kanal ausgestattet und unterstützt maximal vier (4) Module pro System, die durch die Jumper-Konfiguration angegeben werden.Die Antriebsentwicklung kann auf verschiedene Weise konfiguriert werden und hängt vom Betriebssystem ab..

Für andere Betriebssysteme muss ein benutzerspezifischer Treiber erstellt werden. Das Modul verwendet den RSLinx PKTx-Treiber für Geräte, die entweder mit dem DH+ oder dem DH-485-Netzwerk verbunden sind,und es kann sich mit DH+ Geräten verbindenDas Modul verwendet auch das 1784-CP14-Kabel.ein 6-Pin-Phoenix-Anschluss mit wechselbarem Endwiderstand zur Verbindung zu einem SLC im DH-485-NetzwerkDie 1784-PKTX hat unterschiedliche Verbindungslängen mit entsprechenden Übertragungsraten, bei 10.000 Fuß liegt die Kommunikationsgeschwindigkeit bei 57,6K Bit/s, bei 5.000 Fuß liegt sie bei 115,2K Bit/s, und bei 2.500 Fuß,Es ist 230..4K-Bits/s. Die Verbindungsgeschwindigkeit im DH-485-Netzwerk bei 4.000 Fuß beträgt 1200 Bits/s, 9600 Bits/s oder 19.200 Bits/s, und für die Remote I/O beträgt 230.4K-Bits/s bei 2.500 Fuß bis 57.6K-Bits/s bei 10.000 Fuß.Das Modul verfügt über einen einzigen LED-Status-/Diagnoseanzeiger pro Kanal, und die BUS-Kommunikation entspricht der örtlichen PCI-Konformität.Das 1784-PKTX-Modul hat einen Betriebstemperaturbereich von 0 bis 60 Grad Celsius bei einer getesteten relativen Luftfeuchtigkeit von 5 bis 95% ohne Kondensation, und ist für einen Betriebsschlag von 30 G und eine Schwingung von 2 G bei 10 bis 500 Hertz geeignet.
