1794-AENTR ALLEN BRADLEY PLC Produkte Flex I/O-Kommunikationsadapter

Einzelheiten des Produkts:
Hersteller: Allen Bradley
Produktnummer : 1794-AENTR

Produktart:Flex I/O Dual Port Ethernet/IP Adaptermodul

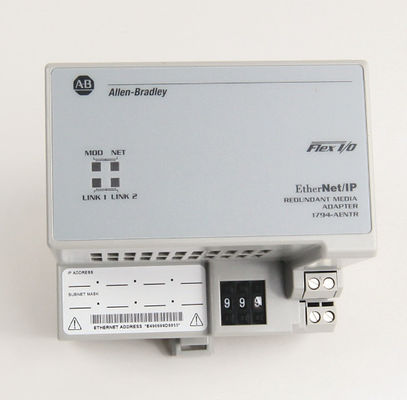

Der Allen-Bradley 1794-AENTR ist ein Flex I/O-Kommunikationsadapter.für die Verbindung von Flex I/O-Rack mit einem ZentralenEs unterstützt eine Kommunikationsrate von 10/100 Mbps mit einer Eingangsspannung von 19,2 - 31,2 VDC. Es unterstützt die Installation von bis zu acht (8) Flex I/O-Modulen.

Das Allen-Bradley Modul 1794-AENTR ist ein Bauteilmodul der Flex I/O-Produktfamilie.für die Implementierung eines Ethernet-Netzwerks mit hoher Verfügbarkeit verwendet, da es die Implementierung der Device Level Ring (DLR) -Topologie unterstützt.

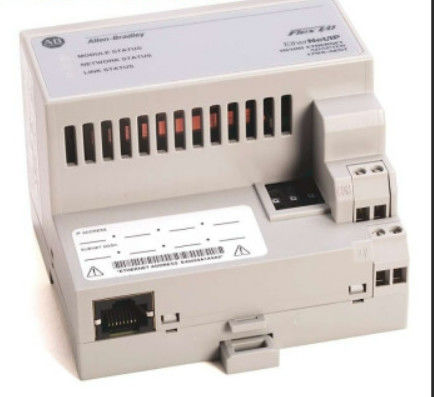

Die Ethernet-Konnektivität wird über die Dual-RJ45-Ports erreicht, die das Ethernet-I/P-Protokoll unterstützen.Diese Ports unterstützen Linear für einfaches Kommunikationsnetzwerk und Ring-Topologie für High-Availability-NetzwerkEs unterstützt eine Kommunikationsrate von 10/100 Mbps und kann bis zu acht (8) Flex-E/A-Module mit dem im Netzwerk angeschlossenen Controller verbinden.

Die 1794-AENTR ist direkt an einer DIN-Schiene montiert. Überprüfen Sie den Montagepunkt auf übermäßige Vibrationen und Stoßbelastungen.Eine externe Stromversorgung mit einer Nennversorgungsspannung von 24 VDC muss an die Netzteile des 1794-AENTR angeschlossen werden, um das Modul mit Strom zu versorgenDer akzeptable Spannungsbereich beträgt 19,2...31,2 V Gleichstrom, einschließlich 5% Wechselstrom.33Ich...3.31 mm2 oder 22...12 AWG, Kupferdraht mit einem Isolationsgrad von 75 °C oder 167 °F oder höher und einer maximalen Isolationsdicke von 1,2 mm oder 3/64 Zoll.

Dieses Modul ist mit Statusindikatoren ausgestattet, die den Benutzern bei der Fehlerbehebung und Überwachung des Moduls helfen können.Ethernet-Link1 und Ethernet-Link2Die Modul- und Netzwerkstatus-LED leuchtet bei normalen Anwendungen grün und bei Problemen rot an. Bei 10 Mbps-Verbindungen blinken Link 1 und Link 2 gelb und bei 100 Mbps-Verbindungen grün.

Der Allen-Bradley 1794-AENTR ist ein Flex I/O Dual-Port EtherNet/IP Redundant Media Adapter Modul.Er hat einen Strom von 18 Ampere für 2 Millisekunden.Es verfügt über eine Nenn-Eingangsspannung von 24 Volt Gleichstrom und einen Eingangsspannungsbereich von 19,2 bis 31,2 Volt Gleichstrom, einschließlich der 5%igen Wechselstromwelle.Dieses Modul hat einen maximalen Stromverbrauch von 500 mA und einen von 400 mA bei 24 Volt Gleichstrom und einen maximalen Flexbus-Ausgang von 640 mA bei 5 Volt Gleichstrom.

Ethernet-Adaptermodule wie der 1794-AENTR verbinden Ethernet/IP-fähige Controller wie den ControlLogix und den CompactLogix.Es wird mit Statusindikatoren geliefert, die es den Benutzern ermöglichen, die Bedingungen des Netzwerks zu überwachen (rot/grün), das Modul (rot/grün) und beide Verbindungen (gelb/grün).Es wurde für 60 Sekunden von Strom auf Flexbus und Ethernet bei 1000 Volt AC getestet.Es hat eine maximale Leistungsaufnahme von 7,1 W bei 19,2 Volt Gleichstrom und eine Wärmeabnahme von 24,2 BTU/Stunde bei 24 Volt Gleichstrom.

Das Montieren und Entfernen dieses Moduls sollte nicht mit eingeschaltetem Strom erfolgen.Die Stromquelle dieses Moduls sollte mit der Richtlinie CE über Niederspannung (LVD) übereinstimmen, indem sie mit der Sicherheitsnorm für besonders niedrige Spannung (SELV) oder der Richtlinie über besonders niedrige Spannung (PELV) übereinstimmt.Das Modul 1794-AENTR kann mit FLEX I/O-Modulen auf derselben DIN-Schiene kommunizieren.Beachten Sie, dass Benutzer die IP-Adresse und die optionale Gateway-Adresse und Subnetzmaske vor der Verwendung dieses Moduls konfigurieren müssenDas gesamte 1794-AENTR-Modul misst 3,4 x 3,7 x 2,7 Zoll. Dieser Adapter eignet sich für bestimmte Anwendungsanforderungen, die ein Ethernet-Netzwerk verwenden.Dazu gehören, wenn Daten regelmäßig übermittelt werden müssen oder für die Anlagenverwaltung.Es gibt einen eingebauten Schalter für eine hohe Verfügbarkeit und für die Antriebskonfiguration, Datenerfassung und Prozesssteuerung in einem einzigen Hochgeschwindigkeitsnetzwerk mit Internet/Intranet-Verbindungen.Es verwendet das Kontroll- und Informationsprotokoll (CIP)..
