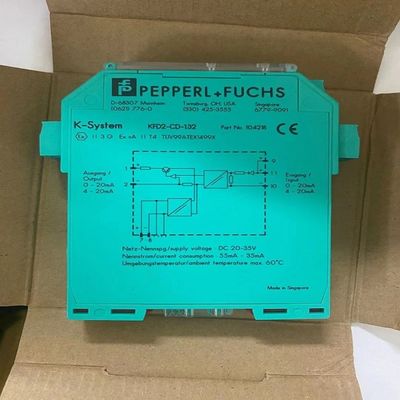

KFD2-CD-1.32 PEPPERL FUCHS Isolierter Barriere-Stromtreiber 1 Kanal-Signalkonditionierer

Pepperl+Fuchs KFD2-CD-1.32 Stromtreiber 1-Kanal-Signalkonditionierer

Einzelheiten des Produkts:
Hersteller: Pepperl+Fuchs
Produktnummer : KFD2-CD-1.32
Produktart: Aktueller Treiber

Eigenschaften:

• 1-Kanal-Signalkonditionierer
• 24 V Gleichstromversorgung (Power Rail)
• Eintrittsstrom 0 mA... 20 mA
• Ausgangsstrom 0 mA... 20 mA
• Genauigkeit 0,1%
• Bis zu SIL 2 gemäß IEC/EN 61508

Funktion

Dieser Signalkonditionierer sorgt für die galvanische Isolation zwischen Feldkreisen und Steuerkreisen.

Das Gerät treibt I/P-Wandler, elektrische Ventile und Positionierer im Feld an.

Das Gerät verfügt über einen Strom- und einen Stromausgang.

Ein Stromgrenzkreis in Serie bis zum Terminal 9 schützt das Gerät vor Schäden.mit einer Spannung von mehr als 50 W und einer Leistung von mehr als 100 W,.

Die Spannung des offenen Stromkreises beträgt 24 V Gleichstrom innerhalb des zulässigen Versorgungsspannungsbereichs an den Endgeräten 1 und 2. Die maximale Belastung beträgt 850 Ω.

Technische Daten

1. Allgemeine Spezifikationen

Typ des Signals: Analog-Ausgabe

2. Funktionssicherheitsbezogene Parameter

Sicherheitsintegritätsstufe (SIL): SIL 2

3. Versorgung

Verbindung: Antriebsschienen oder Anschlüsse 7+, 8-

Nennspannung: 20... 35 V Gleichstrom

Ripple: innerhalb der Versorgungstoleranz

Nennstrom: ≤ 50 mA

Leistungsausfall: 1.4 W

4. Eingabe

Verbindungseite: Steuerseite

Verbindung: Endgeräte 9+, 10-, 11+

Spannungsabfall: ca. 4 V bei 20 mA

Grenzwerte: Eingangsstrom: ca. ≤ 40 mA; Eingangsspannung: ≤ 35 V

Übertragungsbereich: 20 mA

Spannung: ≤ 4 V bei 20 mA

5. Ausgabe

Verbindungseite: Feldseite

Verbindung: Endgeräte 1+, 2-

Spannung: 17 V bei 20 mA

Strom: 20 mA

Beförderung: max. 850 Ω

6. Indikatoren/Einstellungen

Anzeigeelemente: LED-Lösungen

Kennzeichnung: Platz für die Etikettierung vorne

7. Konformität

Schutzgrad: IEC 60529:2001

Schutz vor Elektroschocks: UL 61010-1:2012

8. Umgebungsbedingungen

Umgebungstemperatur: -20... 60 °C (-4... 140 °F)

9Mechanische Spezifikationen

Schutzgrad: IP20

Verbindung: Schraubendecke

Masse: ca. 100 g

Abmessungen: 20 x 107 x 115 mm (0,8 x 4,2 x 4,5 Zoll) (W x H x D), Gehäuse des Typs B1

Größe 107 mm

Breite 20 mm

Tiefe 115 mm

Aufbau: auf einer 35 mm hohen DIN-Festungsschiene gemäß EN 60715:2001
