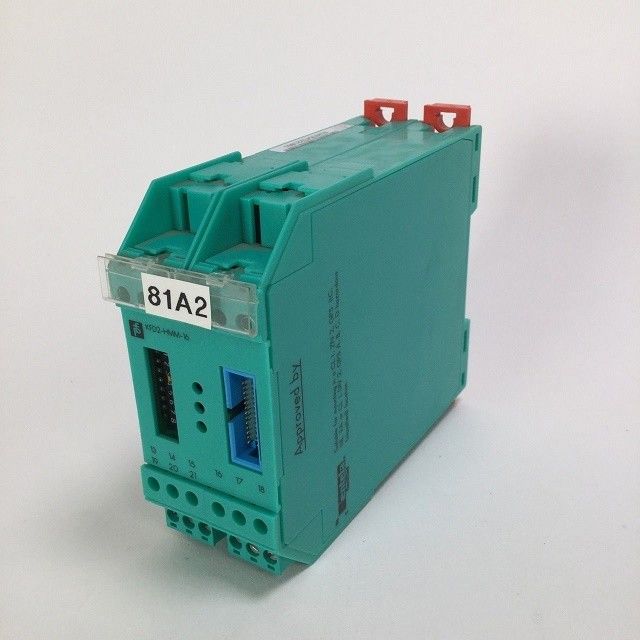

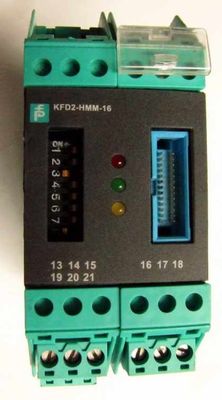

HART Multiplexer Master PEPPERL FUCHS Kfd2 Hmm 16

Einzelheiten des Produkts:
Hersteller: Pepperl+Fuchs
Produktnummer : KFD2-HMM-16
Typ des Produkts: HART Multiplexer Master

Eigenschaften:

• 16 Kanäle
• 24 V Gleichstromversorgung (Power Rail)
• Eingabe des HART-Feldgeräts (Überarbeitung 5 bis 7)
• Bis zu 15 KFD0-HMS-16-Slave-Einheiten können angeschlossen werden
• Bis zu SIL 3 gemäß IEC/EN 61508

Funktion

Dieser HART Multiplexer Master bedient bis zu 256 analoge Feldinstrumente.Wenn mehr als 16 Feldgeräte erforderlich sind, können bis zu 15 zusätzliche HART Multiplexer Slaves KFD0-HMS-16 angeschlossen werden.

Die Slave-Einheiten sind mit einem 14-Pin-Flachkabel an den Master angeschlossen.

Die analogen Signale werden separat über ein 26-Pin-Flachkabel für jede Einheit an eine Endplatine angeschlossen.Die verbleibenden 10 Spuren werden auf den Boden geschickt..

Diese Einheit ist mit abnehmbaren Endgeräten ausgelegt und kann an die Power Rail angeschlossen werden.

Technische Daten

1. Produktbeschreibung

HART-Multiplexer-Master

2. Funktionssicherheitsbezogene Parameter

Sicherheitsintegritätsstufe (SIL): SIL 3

3. Versorgung

Verbindung: Terminals 17+, 18-

Nennspannung: 20... 32 V Gleichstrom typisch bei 100 mA

Stromverbrauch: max. 3 W

4. HART-Signalkanäle (nicht intrinsisch sicher)

Konformität: Eingabe des HART-Feldgeräts (Überarbeitung 5 bis 7)

Verbindung: Flachkabel für analoge Verbindungen mit 26 Stiften

14-Pin-Flachkabel für Master-Slave-Verbindungen zwischen KFD2-HMM-16 und KFD0-HMS-16

Leckstrom: < 3 μA bei -20... 85 °C (-4... 185 °F)

Abschlusswiderstand: Außen 230... 500 Ω (bis zu 1000 Ω möglich)

Ausgangsspannung: ≥ 400 mV_ss(mit dem oben angegebenen Terminatorwiderstand)

Ausgangswiderstand: 100 Ω oder kleiner, Kapazitätskopplung

Eintrittsimpedanz: nach HART-Spezifikation

Eingangsspannungsbereich: 0.08... 4 V_ssTyp ± 5,2 V als lokale Bezugsleistung

5. Schnittstelle

Übertragungsquote: 9600, 19200 oder 38400 Bit/s (mit DIL-Schalter (2 und 3) durch den Benutzer auswählbar)

Typ: RS-485, 2-Draht-Multi-Drop

Adresswahl: Eine von 31 möglichen Adressen, die pro DIL-Switch ausgewählt werden können (4... 8)

6. Indikatoren/Einstellungen

Steuerelemente: DIP-Schalter

Ausstattung: über DIP-Schalter

Kennzeichnung: Platz für die Etikettierung vorne

7. Konformität

Schutzgrad: IEC 60529:2001

8. Umgebungsbedingungen

Umgebungstemperatur: -20... 60 °C (-4... 140 °F)

9Mechanische Spezifikationen

Schutzgrad: IP20

Verbindung: Schraubendecke

Masse: ca. 250 g

Abmessungen: 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 Zoll) (W x H x D), Gehäuse des Typs C1

Höhe: 107 mm

Breite: 40 mm

Tiefe: 115 mm

Aufbau: auf einer 35 mm hohen DIN-Festungsschiene gemäß EN 60715:2001
