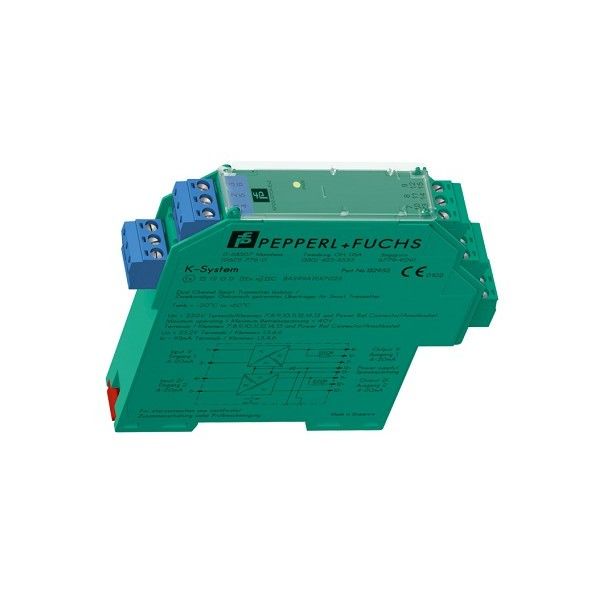

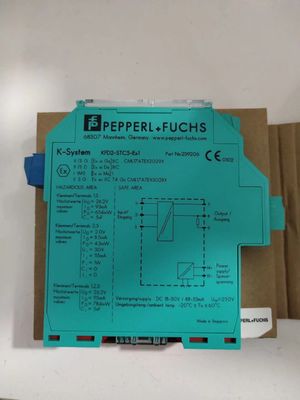

1. Allgemeine Spezifikationen
Typ des Signals: Analog-Eingang
2. Funktionssicherheitsbezogene Parameter
Sicherheitsintegritätsstufe (SIL): SIL 2
3. Versorgung
Verbindung: Strombahn oder Anschlussstationen 14+, 15-
Nennspannung: 18... 30 V Gleichstrom
Ripple: innerhalb der Versorgungstoleranz
Leistungsausfall: ≤ 1 W bei Höchstlast
Stromverbrauch: ≤ 1,6 W bei Höchstlast
4. Eingabe
Verbindungseite: Feldseite
Verbindung: Endgeräte 1+, 2-, 3
Eingangssignal: 4... 20 mA
Ausfallspannung/Kurzschlussstrom: Endgeräte 1+, 3: 23 V / 25 mA
Eintrittswiderstand: max. 265 Ω Endgeräte 2-, 3, max. 330 Ω Endgeräte 1+, 3
Verfügbare Spannung: ≥ 16 V bei 20 mA; ≥ 20 V bei 4 mA, Endgeräte 1+, 3
5. Ausgabe
Verbindungseite: Steuerseite
Verbindung: Endgeräte 7+, 8-, 9- (Senk)
Terminals 7-, 8+, 9+ (Quelle)
Siehe weitere Informationen
Beförderung: 0... 800 Ω
Ausgangssignal: 4... 20 mA (Überlastung > 25 mA)
Ripple: max. 50 μA rms
Außenversorgung (Schleife): 2... 30 V Gleichstrom
Wenn die Außenspannung > 19 V beträgt, ist eine Belastung ≥ ((V - 19) / 0,02) Ω erforderlich.
Der interne 250 Ω-Widerstand am Terminal 9 kann als Last verwendet werden.
6. Übertragungsmerkmale
Abweichung: bei 20 °C (68 °F), 4... 20 mA
≤ 10 μA einschließlich Kalibrierung, Linearität, Hysterese, Last und Schwankungen der Versorgungsspannung
Einfluss der Umgebungstemperatur: ≤ 0,25 μA/K
Frequenzbereich: Feldseite in die Steuerseite: Bandbreite mit 0,5 Vpp Signal 0... 7,5 kHz (-3 dB)
Steuerseite in die Feldseite: Bandbreite mit 0,5 Vpp Signal 0,3... 7,5 kHz (-3 dB)
Zeit der Abwicklung: 200 μs
Aufstiegs-/Abstiegszeit: 100 μs
7Galvanische Isolation
Ausgang/Stromversorgung: Funktionelle Isolierung, Nennspannung 50 V Wechselstrom
8. Indikatoren/Einstellungen
Anzeigeelemente: LED-Lösungen
Kennzeichnung: Platz für die Etikettierung vorne
9. Konformität
Elektromagnetische Kompatibilität: NE 21:2012
EN 61326-3-2:2008
Schutzgrad: IEC 60529:2001
Schutz vor Elektroschocks: UL 61010-1:2012
10. Umgebungsbedingungen
Umgebungstemperatur: -20... 70 °C (-4... 158 °F)
11Mechanische Spezifikationen
Schutzgrad: IP20
Verbindung: Schraubendecke
Masse: ca. 150 g
Abmessungen: 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 Zoll) (W x H x D), Gehäuse des Typs B2
Höhe: mit einer Breite von
Breite: 20 mm
Tiefe: 115 mm
Aufbau: auf einer 35 mm hohen DIN-Festungsschiene gemäß EN 60715:2001
