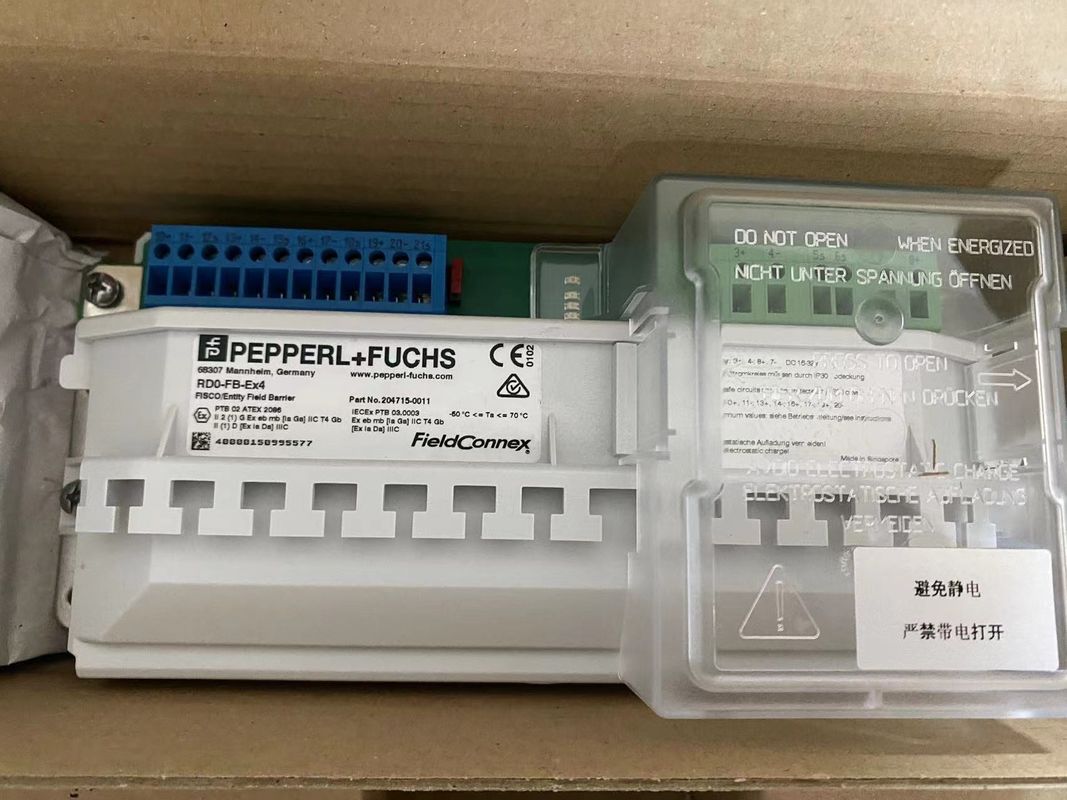

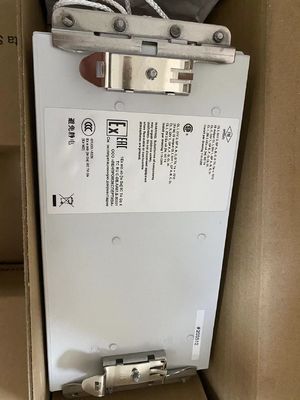

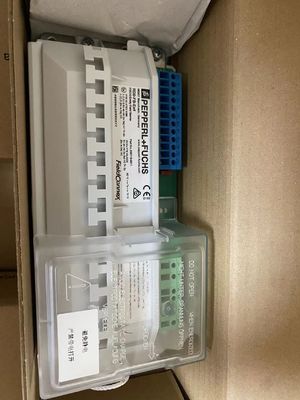

Einzelheiten des Produkts:
Hersteller: Pepperl+Fuchs
Produktnummer : RD0-FB-Ex4.*
Produktart: Feldbarriere
Eigenschaften:
- 4 Ausgänge Ex ia IIC
- Feldschranke in Zone 1/Div. 2
- Instrumente in Zone 0...1/Div. 1
- Beschränkung des Kurzschlussstroms pro Ausgang
- Für die Stiftung Fieldbus H1 und PROFIBUS PA
- Strom-, Kommunikations- und Fehler-LEDs
- Unterstützt FISCO und Entität
- integrierte Kabelverbindungen
- Unterstützt alle Erdungsmethoden
Funktion
Der FieldBarrier, ein Gerätekoppler für die DIN-Schienenmontage, verbindet 4 Instrumente mit intrinsischer Sicherheit (Ex ia/Ex ib) und Kurzschlussstrombegrenzung an jedem Ausgang.Dies gewährleistet den ordnungsgemäßen Betrieb des Segments bei Fehlern oder heißen Arbeiten am Sporn.
Der integrierte Feldbus-Terminator verfügt über ein hochverfügbares Design und ist wählbar.
Die LEDs vereinfachen die Fehlerbehebung und helfen, die Reparaturzeit zu verkürzen.Jedes Erdungs- und Abschirmkonzept ist auf Basis von FieldConnex möglich®Gehäuselösungen.
Technische Daten
1. Allgemeine Spezifikationen
Konstruktion / Montage: Installation von Schränken
2. Feldbusverbindung
Hauptkabel (Trunk)
Verbindung: Eingang (Trunk IN): Endgeräte 3+, 4-, 5s
Ausgang (Trunk OUT): Endgeräte 7-, 8+, 6s
Nennspannung: 32... 16 V Gleichstrom
Nennstrom: 31 mA... 26 mA (ohne Belastung)
77 mA... 115 mA (bei 20 mA Belastung pro Eingang)
120 mA... 209 mA (bei 40 mA Belastung pro Eingang)
135 mA... 241 mA (Kurzschluss an allen Ausgängen)
Spannungsabfall: Stamm IN zu Stamm OUT maximal 100 mV.
Anzahl der Kupplungen: max. 4 pro Segment
Ausgabe
Anzahl der Geräte pro Ausgang: 1
Verbindung: Ausgang 1: Endgeräte 10+, 11-, 12S-Schild;
Ausgang 2: Endgeräte 13+, 14-, 15S-Schild;
Ausgang 3: Endgeräte 16+, 17-, 18S-Schild;
Ausgang 4: Endgeräte 19+, 20-, 21S-Schild
Nennspannung: 10... 13 V
Nennstrom: max. 43 mA
Kurzschlussstrom: 50 mA
3. Indikatoren/Betriebsmittel
LED-Spannung Feldbus: Grün: eingeschaltet, vorhandene Busspannung
Ausgang des LED-Zustands: Rot blinkend: Kurzschluss
4Galvanische Isolierung
Hauptleitung/Ausgänge: die Isolierung wird nicht durch Störungen gemäß EN 50020 beeinträchtigt, Spannungsspitzenwert 375 V
5. Richtlinie Konformität
Elektromagnetische Kompatibilität
Richtlinie 2014/30/EU: EN 61326-1:2013
6. Normenkonformität
Elektromagnetische Kompatibilität: NE 21:2006
Schutzgrad: IEC/EN 60529
Feldbusstandard: IEC 61158-2
Klimabedingungen: DIN IEC 721
Korrosionsbeständigkeit: gemäß ISA-S71.04-1985, Schweregrad G3
7. Umgebungsbedingungen
Umgebungstemperatur: -50... 70 °C (-58... 158 °F)
Lagertemperatur: -40... 85 °C (-40... 185 °F)
8Mechanische Spezifikationen
Anschlussart Festnetz: Endgeräte, Steckgeräte
Kernquerschnitt: bis zu 2,5 mm2
Wohnraum: siehe Abbildung 1
Gehäuse: Polykarbonat
R-DIN-Schienenhaus: PA 6.6
Schutzgrad: IP20
Masse: 1050 g
Aufbau: Montage auf DIN-Schiene im Schrank
9Daten für die Anwendung in gefährlichen Gebieten
EU-Baumusterprüfbescheinigung: PTB 02 ATEX 2086
Hauptkabel (Trunk)
Höchstsicherheitsspannung Um 253 V Wechselstrom
Ausgabe
Leistung: 975 mW
Spannung: 15.75 V
Strom: 248 mA
