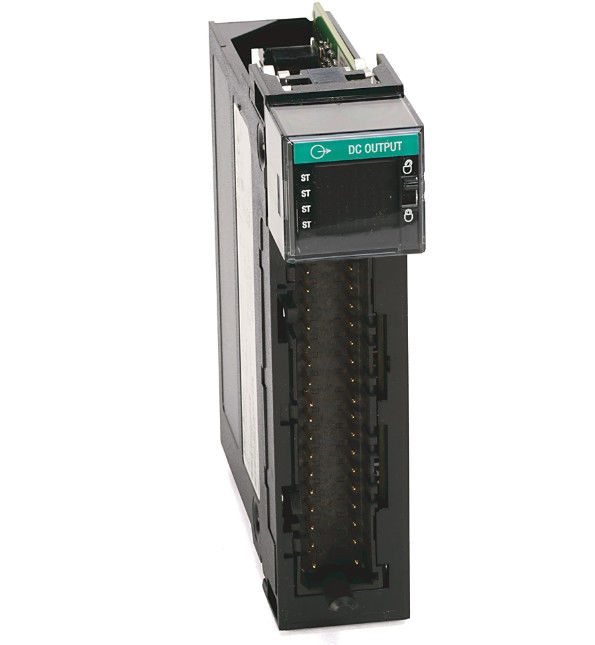

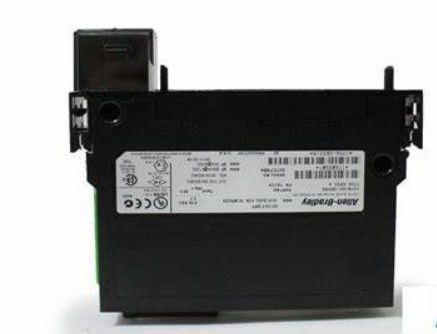

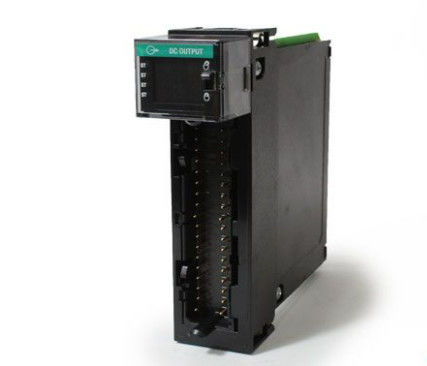

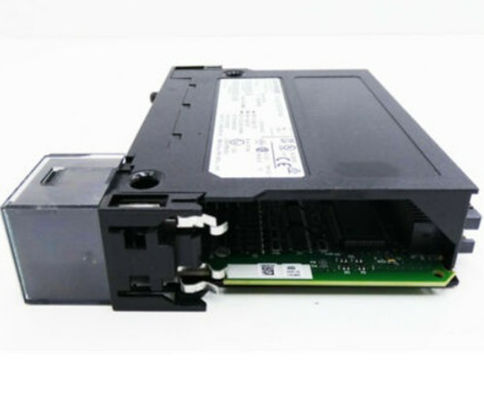

1756-OB32 ALLEN BRADLEY ControlLogix 32 Pt 12/24 V Gleichspannungs-D/O-Modul

Einzelheiten des Produkts:
Hersteller: Allen Bradley
Produktnummer : 1756-OB32
Produktart: Gleichstrom-Ausgangsmodul

Das 1756-OB32 ist ein Allen-Bradley High-Density 24VDC diskretes Ausgangsmodul.Die Ausgangsvorrichtungen können Pilotenlaternen umfassen., Relais, Kontaktoren, Anzeigegeräte, Solenoide, Klapper, Sirene, Horn und andere Antriebsvorrichtungen.

Dieses Ausgangsmodul eignet sich ideal für Systeme, in denen eine große Anzahl von Ausgängen vorhanden ist und nur begrenzter Platz für die Installation eines größeren oder erweiterten ControlLogix-Chassis vorhanden ist.Es nimmt einen einzigen Schlitz ein und unterstützt die Installation in einem lokalen oder entfernten Chassis. Dieses Modul ist kompatibel mit allen ControlLogix-Prozessoren, einschließlich der neueren ControlLogix-Versionen.

Diese 1756-OB32 ist mit 32 LED-Anzeigen ausgestattet, die zur Überwachung der Kanalbetätigungen verwendet werden.Diese Indikatoren der Vorderseite sind ein wichtiges visuelles Werkzeug zur Fehlerbehebung, da sie verwendet werden können, um den Befehl des Steuerers an die angeschlossene Last zu bestätigen. Jeder Kanal hat individuelle konfigurierbare Parameter und unterstützt die Ausgabe. Dieses Modul unterstützt nur die Beschaffungskonfiguration.

Für die Verwendung mit diesem Modul ist ein abnehmbares Endgerät (RTB) erforderlich.RTBs werden verwendet, um eine modulare Verbindung zu Ausgabegeräten herzustellen. Während des Modulwechsels wird das gesamte RTB aus dem Installations-Slot entfernt und in das Ersatzmodule übertragen. Dies verhindert, dass die Verkabelung für eine schnellere Wartung und Fehlerbehebung neu gearbeitet wird.

Für dieses Modul wird die 5x20mm 800 mA Sicherung empfohlen, die durch den Littelfuse p/n SP001.1003 oder den Schurter p/n 216 geliefert wird.800Für die Verkabelung der Ausgangsverbindungen ist ein abnehmbarer Terminalblock (RTB) erforderlich. Für dieses Modul sind die einzigen kompatiblen RTB die Käfigklemme 1756-TBCH und die Federklemme 1756-TBS6H.Denken Sie daran, das Chassis und die Stromversorgung vor der Installation des Moduls mit dem RTB zu installieren und zu erdenDas Modul verfügt auch über Lichtanzeiger, die den Modulstatus und den individuellen E/A-Status anzeigen.

Die Kommunikationsformate, die mit dem Modul 1756-OB32 funktionieren, sind geplante Ausgabedaten, Ausgabedaten, Rackoptimierung, Listen-only-Rackoptimierung und Listen-only-Output-Daten.Sie können auch die Zustände im Fehlermodus pro Punkt und die Zustände im Programmmodus pro Punkt konfigurieren. Sie können die folgenden Optionen für beide wählen: Letzter Zustand halten, Einschalten oder Ausschalten. Beachten Sie, dass dies standardmäßig für alle eingestellt ist.

Das Modul 1756-OB32 verfügt über eine Spannungskategorie von 12/24 V Gleichspannungsquelle und einen Betriebsspannungsbereich von 10 bis 31,2 V Gleichspannung.Es hat auch eine Gesamtbackplane Leistung von 1.58W, ein maximaler Leckstrom im Ausfallzustand von 0,5 mA pro Punkt und ein maximaler Spannungsrückgang im Ausfallzustand von 200 mV Gleichstrom bei 0,5 A.Der maximale Überspannungsstrom pro Punkt beträgt 1 A für 10 ms pro Punkt, der alle 2 Sekunden bei 60 Grad Celsius wiederholt werden kann, und der minimale Laststrom beträgt 3 mA pro PunktDer maximale Strom pro Punkt bei 50 Grad Celsius beträgt 0,5 A und 0,35 A bei 60 Grad Celsius, während der maximale Strom pro Modul bei 50 Grad Celsius 16 A und bei 60 Grad Celsius 10 A beträgt.Dieses Modul verfügt auch über eine kontinuierliche Isolationsspannung von 250 V.

Technische Spezifikation
