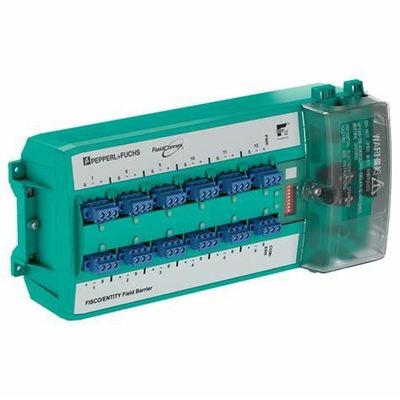

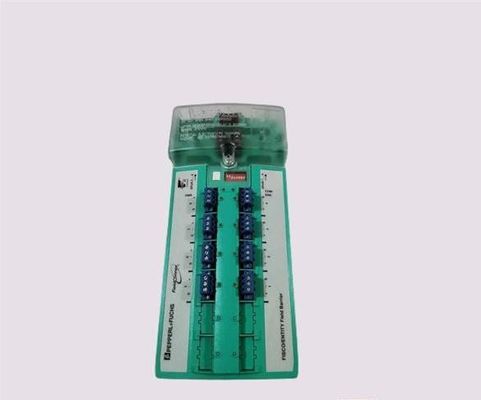

| Allgemeine Angaben |
| Entwurf / Montage |
Installation von Schränken |
| Installation in einem gefährlichen Gebiet |
Zone 1 / Div. 2 |
| Feldbusverbindung |
| Leistungsausfall |
siehe Tabelle 1 |
| Hauptkabel (Trunk) |
|
| |
Nennspannung |
16... 32 V Gleichstrom,
Min. 15 V im Fall von Bräunung |
| |
Nennstrom |
Trunk IN zu Trunk OUT max. 2 A siehe Tabelle 1 |
| |
Möglichkeit der Erdung des Kabelschilds |
Kapazität über 5,7 nF
Direkt |
| |
Spannungsabfall |
Stamm IN zu Stamm OUT maximal 100 mV. |
| |
Anzahl der Kupplungen |
max. 3 pro Segment |
| |
Umgekehrter Polaritätsschutz |
Eingebettet |
| Ausgabe |
|
| |
Anzahl der Ausgänge |
8, 10 oder 12 |
| |
Anzahl der Geräte pro Ausgang |
1 |
| |
Kabellänge |
120 m |
| |
Nennspannung |
10... 14 V |
| |
Nennstrom |
max. 43 mA bei einem Spur,
max. 320 mA Gesamtstrom an allen Sporen |
| |
Kurzschlussstrom |
53 mA, 1 mA im Rückfallzustand |
| |
Möglichkeit der Erdung des Kabelschilds |
Kapazität über 4,4 nF |
| Überspannungsschutz |
Trunk-Überspannungsschutz, wenn die Spannung typischerweise 39 V, maximal 41 V übersteigt |
| Diagnose- und Schutzmerkmale |
| Fehlerisolation |
Kurzschlussstrombeschränkung bei Sporen
Absprungschutz an den Sporen
Signalhemmer an den Sporen |
| Diagnose der physikalischen Schicht |
Signallevel an den Sporen
Signalwirbel bei Sporen
Geräuschpegel an den Sporen |
| Indikatoren/Betriebsmittel |
| Wechseln |
S1 eingeschaltet: Diagnosealarm aktiviert
S2 ON: diagnostische Warnungen aktiviert
S3-S8: nicht verwendet |
| LED-PWR |
grün: Feldbusspannung > 16 V |
| LED COM/ERR |
Gelb blinkt: Feldbuskommunikation und Status der physikalischen Schicht,
rot: Hardwarefehler |
| LED SPURS |
Rot: 2 Hz Blinken bei Kurzschluss |
| Galvanische Isolierung |
| Hauptleitung/Ausgänge |
die Isolierung wird nicht durch Störungen gemäß EN 60079-11 beeinträchtigt, Spannungsspitzenwert 375 V |
| Ausgabe/Ausgabe |
Keine Isolation |
| Richtlinie Konformität |
| Elektromagnetische Kompatibilität |
|
| |
Richtlinie 2014/30/EU |
EN 61326-1:2013 |
| Standardkonformität |
| Elektromagnetische Kompatibilität |
NE 21:2011 |
| Schutzniveau |
IEC/EN 60529 |
| Feldbus-Standard |
IEC 61158-2 |
| Klimabedingungen |
IEC 60721 |
| Stoßfestigkeit |
Einheitliche Prüfungen |
| Schwingungswiderstand |
Einheitliche Prüfverfahren |
| Umweltbedingungen |
| Umgebungstemperatur |
-40... 70 °C (-40... 158 °F) |
| Lagertemperatur |
-40... 85 °C (-40... 185 °F) |
| Relative Luftfeuchtigkeit |
< 95% nicht kondensierbar |
| Stoßfestigkeit |
15 g 11 ms |
| Schwingungswiderstand |
1 g, 10... 150 Hz |
| Korrosionsbeständigkeit |
gemäß ISA-S71.04-1985, Schweregrad G3 |
| Mechanische Spezifikation |
| Anschlussart |
Schraubendurchstecker, steckbar oder Federendurchstecker, steckbar |
| Querschnitt des Kerns |
siehe Tabelle 2 |
| Gehäusematerial |
Polykarbonat |
| Schutzniveau |
IP20 |
| Masse |
2100 g |
| Abmessungen |
Siehe Abmessungen |
| Montierung |
Montage der Schiene DIN |
| Daten für die Anwendung in gefährlichen Gebieten |
| EU-Baumusterprüfbescheinigung |
BVS 13 ATEX E 121 X |
| |
Markierung |
 II 2 ((1) G Ex eb ib mb [ia Ga] IIC T4 Gb
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| Hauptkabel (Trunk) |
|
| |
Höchstsicherheitsspannung Um |
253 V Wechselstrom |
| Ausgabe |
gemäß FISCO und Entity |
| |
Macht |
1.063 W |
| |
Spannung |
17.1 V |
| |
Strom |
248.55 mA |
| |
Induktivität |
Gasgruppe IIC 470 μH,
Gasgruppe IIB 2 mH |
| |
Kapazität |
der Gasgruppe IIC 367 nF,
Gasgruppe IIB 2,15 μF |
| Richtlinie Konformität |
|
| |
Richtlinie 2014/34/EU |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.2015 |
| Internationale Genehmigungen |
| Zulassung der CSA |
CSA 14.70004139 |
| |
Steuerungszeichnung |
116-0400 |
| |
Genehmigt für |
Klasse I, Abteilung 2, Gruppen A, B, C, D T4
Klasse I, Zone 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb
Klasse I, Zone 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb
Nebene Ausrüstung für die Klasse I, Abteilung 1, Gruppen A, B, C und D
Nebene Ausrüstung für die Gruppen E, F, G der Klasse II, Abteilung 1
Nebene Ausrüstung für Klasse III, Abteilung 1 |
| Genehmigung durch die IECEx |
Die in Anhang I der Verordnung (EG) Nr. 1272/2008 aufgeführten Angaben sind in Anhang I der Verordnung (EG) Nr. 1272/2008 zu entnehmen. |
| |
Genehmigt für |
Ex eb ib mb [ia Ga] IIC T4 Gb
[Ex ia Da] IIIC
[Ex ia Ma] I |
| Zertifikate und Genehmigungen |
| Die Kommission hat die Kommission aufgefordert, |
FF-846 |
