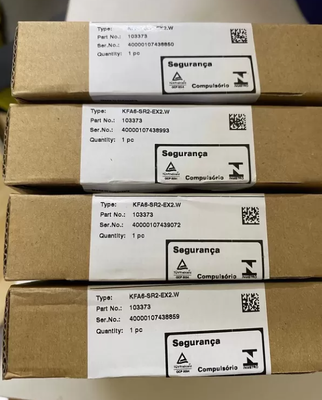

kfd2-sr2-ex2.w Isolierte Schaltverstärkerbarriere
Produktdetails:
Hersteller: Pepperl + Fuchs
Produkt-Nr.: kfd2-sr2-ex2.w
https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese industrielle Automatisierungskomponente wird für die Unternehmensbeschaffung bereitgestellt. Auftragsfertigung und Vorwärtslieferung werden unterstützt, wobei die Preise auf Anfrage angegeben werden.
Um das Beschaffungsrisiko zu reduzieren, wird jede Bestellung einzeln bearbeitet, mit Unterstützung für Modellbestätigung, Zustandsklärung und Vorlaufzeitschätzung vor der Auftragserteilung. Klare Angebotsbedingungen und eine konsistente Kommunikation helfen den Partnern dabei, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließen. Bei Bedarf stehen zusätzliche Prüfungen oder Klarstellungen zur Verfügung, die eine professionelle Beschaffung und eine langfristige Zusammenarbeit unterstützen.
Diese Sicherheitsbarriere sorgt für eine vollständige galvanische Trennung zwischen gefährlichen Sensorkreisen auf der Feldseite und SPS-Systemen auf der sicheren Seite des Schaltschranks, eliminiert Erdschleifenstörungen und verhindert die gefährliche Energieübertragung auf Geräte mit explosionsfähiger Atmosphäre. Jeder unabhängige Kanal verarbeitet Standard-NAMUR-Sensoreingangssignale und wandelt Feldschaltsignale mit niedrigem Pegel in robuste Kontaktausgangssignale für SPS-Digitaleingangsmodule um. Die integrierte Drahtbruch- und Kurzschlussüberwachung ermöglicht eine Sammelfehlermeldung über einen eigenen Relaiskontakt für zentrale Schrankdiagnosesysteme.
Detail:
| Parameterelement |
Standardspezifikation von KFD2-SR2-EX2.W |
| Marke |
|
| Vollständiger Modellcode |
KFD2-SR2-EX2.W |
| Produktserie |
KFD Modulare eigensichere Trennbarriere |
| Kanalmenge |
2 unabhängige NAMUR-Eingangskanäle |
| Eingangssignalstandard |
NAMUR EN 60947-5-6 Näherungssensorsignale |
| Eingangsspannung des Netzteils |
20 V DC ~ 30 V DC Nominal 24 V DC |
| Nomineller Betriebsstromverbrauch |
≤ 60 mA bei 24 V DC |
| Galvanische Isolationsspannung (Feld ↔ Steuerseite) |
2500 V AC Isolationsprüfspannung |
| Eigensicherheitsbewertung der Gefahrenseite |
Ex ia IIC / Ex ib IIC, Ex ia D Staub |
| Zugelassene Gefahrenzonen |
Gaszone 0, Zone 1; Staub Zone 20, Zone 21 |
| Erkennung von Eingangsfehlern |
Drahtbruchüberwachung + Kurzschlusserkennung pro Kanal |
| Fehleranzeigeausgang |
Potentialfreier Sammelfehler-Relaiskontakt (NO/NC konfigurierbar) |
| Steuerseitiger Ausgangstyp |
Passive Transistor-Schaltausgänge für SPS-Digitaleingänge |
| Art der Klemmenverkabelung |
Anti-Locker-Schraubklemmenklemmen |
| Kompatibler Drahtquerschnitt |
0,5 mm² ~ 1,5 mm² Massiv-/Litze-Kupferdraht |
| Montagestandard |
35 mm EN-Hut-DIN-Schiene |
| Umgebungstemperatur |
-20 ℃ ~ +60 ℃ |
| Lager- und Transporttemperatur |
-40 ℃ ~ +85 ℃ |
| Vibrationsfestigkeitsnorm |
IEC 60068-2-6, 10–150 Hz, 1 mm Amplitude |
| Schockfestigkeitsstandard |
IEC 60068-2-27, 30 g Spitzenbeschleunigung |
| Eindringschutzklasse |
IP20 (nur Innenschrankinstallation) |
| Nettogewicht der Einheit |
110 g |
| Globale Sicherheitszertifizierungen |
ATEX, IECEx, UL, CSA, GL Marine, RoHS-konform |
| Komponentenname |
Rohstoffqualität |
Funktionsbeschreibung für KFD2-SR2-EX2.W |
| Hauptgehäuse für DIN-Schiene |
Flammhemmender PA66-Kunststoff (UL94 V0) |
Flaches, kompaktes Gehäuse, hohe dielektrische Isolierung, integrierte DIN-Schienen-Schnappverschluss-Clip-Struktur |
| Isolatoren für Eingangs-/Ausgangsklemmenblöcke |
Glasgefüllter PBT-Isolierkunststoff |
Getrennte Klemmenräume zur Trennung gefährlicher Feldverkabelung und sicherer Steuerverdrahtungskreise |
| Leitfähige Klemmkontakte |
Vernickelte Kupferlegierung |
Anti-Oxidations-Klemmstruktur mit geringem Widerstand, vibrationsfester Schraubenverriegelungsmechanismus |
| Galvanischer Isolationstransformatorkern |
Laminierter Siliziumstahl + Epoxidverkapselung |
Hochisolierender Signaltransformator, der Querschlussstörungen und gefährliche Energieübertragungen blockiert |
| Fehlerüberwachungs-Relaismodul |
Kontakt-Mikrorelais aus Silberlegierung |
Potentialfreier Sammelstörmeldeausgang für Ferndiagnosealarme im Schaltschrank |
| Interne Signalkonditionierungsplatine |
Flammhemmende FR4-Leiterplatte mit hoher Tg |
Zwei unabhängige NAMUR-Verstärkerkanäle, Schaltungslogik zur Drahtbrucherkennung |
| Eigensichere Überstrombegrenzungswiderstände |
Hochstabile Metalloxidschichtwiderstände |
Strom-/Spannungsenergiebegrenzung zur Aufrechterhaltung der Ex ia-Eigensicherheitsklasse |
| Verkapselungsmasse für interne Schaltkreise |
Silikonfreies Epoxid-Vergussharz |
Vibrations- und Feuchtigkeitsschutz für kritische Isolations- und Sicherheitskomponenten |
| Schnappbefestigungsclip für DIN-Schiene |
Gehärteter, federverzinkter Stahl |
Schnelle Schnappschienenmontage, rutschfeste Verriegelung für Schrankumgebungen mit starken Vibrationen |
| Schutzabdeckung für die Klemmenisolierung |
Transparenter PP-Kunststoff |
Physischer Berührungsschutz für spannungsführende Anschlussklemmen während Wartungsarbeiten |
