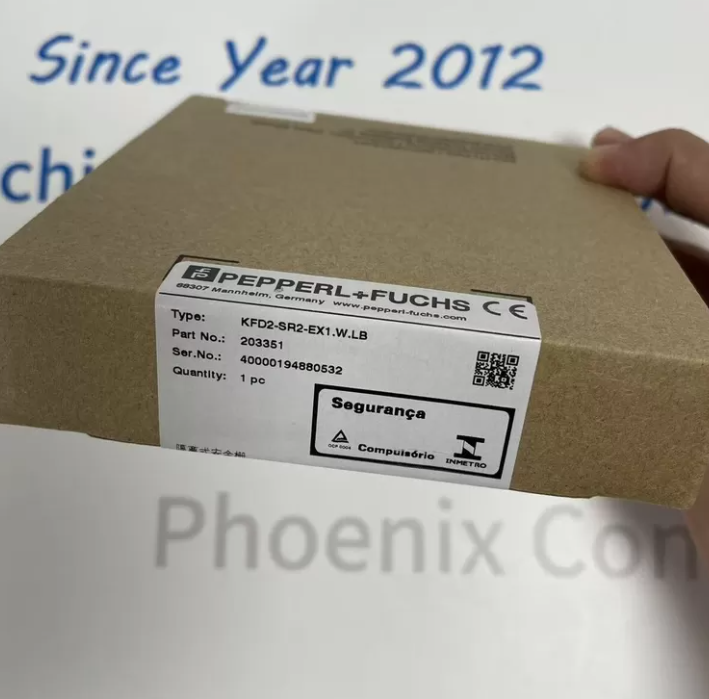

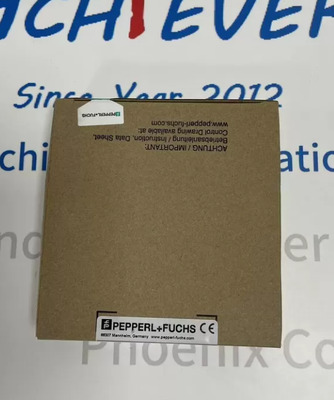

Pepperl+Fuchs kfd2 sr2 ex1 w lb Isolierte Sicherheitsbarriere für den NAMUR-Schalterverstärker
Einzelheiten des Produkts:
Hersteller: Pfeffer + Fuchs
Produktnummer : kfd2 sr2 ex1 w lb
Siehe auch: https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese Komponente zur industriellen Automatisierung wird für die Beschaffung von Unternehmen geliefert.
Um das Beschaffungsrisiko zu verringern, wird jede Bestellung individuell bearbeitet, wobei vor der Bestellung die Modellbestätigung, die Erklärung der Bedingungen und die Schätzung der Vorlaufzeiten unterstützt werden.Es werden klare Angebotsbedingungen und eine konsistente Kommunikation bereitgestellt, um den Partnern zu helfen, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließenZusätzliche Überprüfungen oder Klarstellungen sind bei Bedarf verfügbar und unterstützen die professionelle Beschaffung und die langfristige Zusammenarbeit.
DiePepperl+Fuchs KFD2-SR2-EX1.W.LBist ein auf DIN-Schienen montierter isolierter Schaltverstärker, der für die Übertragung von Sicherheitssignalen zwischen explosionsgefährdeten Bereichen und sicheren Steuerungen ausgelegt ist,Übereinstimmung mit dem Suchbegriff kfd2 sr2 ex1 w lbPfeffer + FuchsDas Suffix LB steht für erweiterte Linienbruchüberwachung, die eine kontinuierliche volle Schleife für offene Drähte und Kurzschlussüberwachung mit dediziertem unabhängigem Fehlerrelais bietet.ein wesentliches Upgrade gegenüber dem Standard KFD2-SR2-EX1.W-VariantenPfeffer + Fuchs.
Einzelheiten:
| Parametergruppe |
Spezifikationen |
Genauer Wert des Datenblatts |
| Stromversorgung |
Nennbetriebsspannung |
19 V Gleichspannung ~ 30 V Gleichspannung (nominale 24 V Gleichspannung) |
| Stromversorgung |
Maximale Eingabetoleranz für Ripple |
≤ 10% |
| Stromversorgung |
Nennbetriebsstrom |
≤ 45 mA |
| Stromversorgung |
Maximaler Leistungsausfall |
≤ 0,9 W |
| Stromversorgung |
Verbindungsoberfläche |
DIN-Antriebsschiene / Terminals 14+, 15- |
| Gefährliche Einspeisung |
Konformitätsstandard |
EN 60947-5-6 NAMUR |
| Gefährliche Einspeisung |
Spannung für den offenen Stromkreis |
Umsatz von 8 V Gleichstrom |
| Gefährliche Einspeisung |
Kurzschlussschaltstrom |
Ungefähr 8 mA |
| Gefährliche Einspeisung |
NAMUR Wechselstrombereich |
1.2 mA ~ 2,1 mA |
| Gefährliche Einspeisung |
Hysterese schalten |
Ungefähr 0,2 mA |
| LB-Linienfehlschwelle |
Ermittlung von Drahtbrüchen |
Schleifstrom ≤ 0,1 mA |
| LB-Linienfehlschwelle |
Feld-Kurzschlussauslöser |
Schleifstrom > 6 mA |
| Eingangsgeräte (Ex-Seite) |
Kabelmarkierung |
1+, 2+, 3 |
| Relais-Ausgang I (Signal) |
Kontaktart |
Formular C Umschaltrelais |
| Relais-Ausgang II (LB-Fehler/Signal) |
Kontaktart |
Formular C Umschaltrelais |
| Wechselstrombelastung des Relaiskontakts |
Maximaler Wechselstrom-Schaltkapazität |
250 V Wechselstrom / 2 A (Cosφ > 0,75) |
| Relaiskontakt Gleichspannungs-Widerstandslast |
Maximale Gleichspannungskapazität |
40 V Gleichspannung / 2 A |
| Relais Mindestwechselstrom |
Betriebsgrenze bei geringer Last |
2 mA @ 24 V Gleichstrom |
| Verzögerung der Relaisantwort |
Zeit der Ein- und Ausfahrt |
≤ 20 ms pro Kanal |
| Galvanische Isolationsgrad |
Isolationsstandard |
Verstärkte Isolierung IEC 61010-1 |
| Isolationsspannung (alle Stromkreise) |
Dielektrische Festigkeit |
300 V eff verstärkte Isolierung |
| Maximal Schaltfrequenz |
Digitale Signalgeschwindigkeit |
≤ 10 Hz |
| Mindest-Puls-Pause-Verhältnis |
Anforderung an die Signalstabilität |
≥ 20 ms / ≥ 20 ms |
| Klassifizierungskategorie |
Attribut-Element |
Standardisierter technischer Parameter |
| Mechanische Abmessungen |
Gesamtgröße des Gehäuses (W × H × D) |
20 mm × 119 mm × 115 mm |
| Standards für die Montage |
DIN-Schienenverträglichkeit |
35 mm Standard-DIN-Schiene EN 60715 |
| Wohnungsschutzklasse |
Eintrittsgrad |
IP20 (nur für den Innenbereich) |
| Netto-Einheitsgewicht |
Masse der einzelnen Barriere |
Ungefähr 150 g |
| Mechanische Konfiguration |
Anpassungsbestandteile |
DIP-Schalter mit 3 Positionen S1, S2, S3 |
| Rückmeldung des visuellen Status |
LED-Anzeigeteil |
Grüne Power-LED, gelbe Signal-LED, rote LB-Fehler-LED |
| Betriebsumgebungstemperatur |
Betriebstemperaturbereich |
-20 °C ~ +60 °C |
| Speichertemperaturbereich |
Offline-Speichergrenze |
-40 °C bis +70 °C |
| Elektromagnetische EMV-Konformität |
angewandte Normen |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.2017 |
| Funktionale Sicherheitsbewertung SIL |
Sicherheitsintegrität |
SIL 2 (IEC 61508 Niedrige/hohe Nachfrage) |
| Systematische Fähigkeit |
SC-Klasse |
SC 3 |
| Sicherheitsfehler-Fraktion |
SFF Wert |
75% |
| Wahrscheinlichkeit eines gefährlichen Versagens |
PFH-Rate |
30,77 × 10−8 1/h |
| Explosionsgefährdungsbescheinigung |
ATEX-Zertifikatscode |
PTB 00 ATEX 2080 |
| Kennzeichnung der Gefahrenzone |
Ex Einreihung |
II (1) G [Ex ia Ga] IIB |
| Globale Zulassungen und Marken |
Offizielle Bescheinigungen |
Die in Absatz 1 genannten Angaben sind zu beachten. |
| Mechanische Lebensdauer des Relais |
Gesamtschalterzyklen |
107 Operationen |
