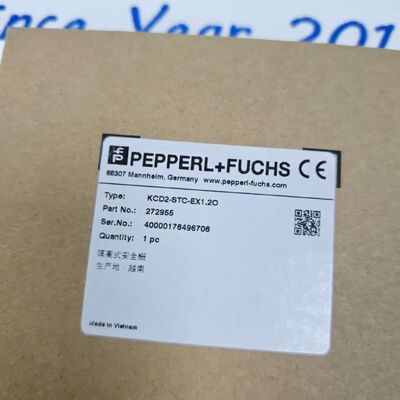

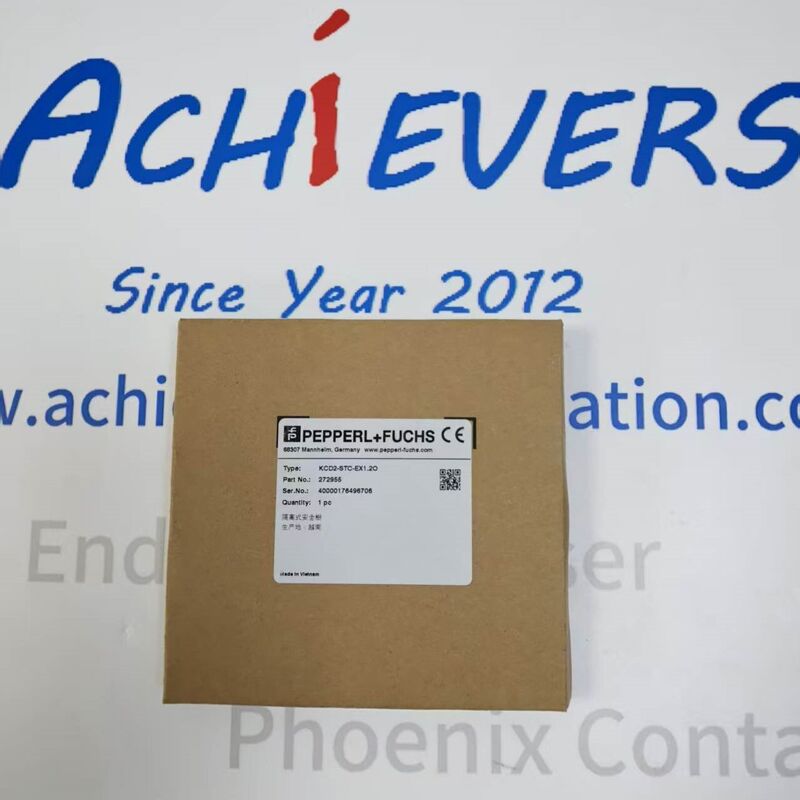

KCD2-STC-EX1 SMART-Transmitter-Stromversorgungs-Isolationsbarriere
Produktdetails:
Hersteller: Pepperl + Fuchs
Produkt-Nr.: KCD2-STC-EX1,Pepperl Fuchs kcd2 stc ex1,kcd2 stc ex1 Preis,kcd2 stc ex1,kcd2 stc ex1 2o es,p&f kcd2 stc ex1,kcd2 stc ex1 2o
https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese industrielle Automatisierungskomponente wird für die Unternehmensbeschaffung bereitgestellt. Auftragsfertigung und Vorwärtslieferung werden unterstützt, wobei die Preise auf Anfrage angegeben werden.
Um das Beschaffungsrisiko zu reduzieren, wird jede Bestellung einzeln bearbeitet, mit Unterstützung für Modellbestätigung, Zustandsklärung und Vorlaufzeitschätzung vor der Auftragserteilung. Klare Angebotsbedingungen und eine konsistente Kommunikation helfen den Partnern dabei, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließen. Bei Bedarf stehen zusätzliche Prüfungen oder Klarstellungen zur Verfügung, die eine professionelle Beschaffung und eine langfristige Zusammenarbeit unterstützen.
Die KCD2-STC-EX1 ist eine kompakte einkanalige eigensichere Isolationsbarriere aus der K-System-Serie von , die ausschließlich für 2-Draht-SMART-Transmitter entwickelt wurde, die in explosionsgefährdeten Industriebereichen eingesetzt werden. Dieses KCD2-STC-EX1-Gerät von sorgt für eine galvanische elektrische Trennung zwischen gefährlichen Stromkreisen auf der Feldseite und sicheren Schaltkreisen auf der Steuerungsseite, eliminiert Erdschleifenstörungen und sorgt gleichzeitig für eine stabile Stromversorgung und eine genaue 4–20-mA-Analogsignalübertragung.
Detail:
| Spezifikationsartikel |
Technischer Parameter |
Standard- und Funktionsbemerkung |
| Vollständiges SKU-Modell |
KCD2-STC-EX1 |
Artikelnummer der K-System-Standardbarriere |
| Markenhersteller |
|
Weltweite Marke für Eigensicherheit und Explosionsschutz |
| Kanalmenge |
1 Einzelkanal |
Einzelschleifen-4–20-mA-Senderstromversorgung |
| Sicherheitsintegritätslevel (SIL) |
SIL 2, Systematische Fähigkeit SC 3 |
IEC/EN 61508-Zertifizierung für funktionale Sicherheit |
| Hauptversorgungsspannungsbereich |
19 VDC ~ 30 VDC (nominal 24 VDC) |
Unterstützt die Stromschiene des Schranks oder den Stromeingang der Klemmenverkabelung |
| Max. Betriebsstromaufnahme |
≤ 45 mA bei 24 VDC Volllast |
Design mit geringem Stromverbrauch |
| Maximale Verlustleistung |
≤ 800 mW |
Geringe Wärmeentwicklung für dichten Schrankeinbau |
| Bereich des Feldeingangssignals |
4 mA ~ 20 mA, Strom begrenzt auf 26 mA |
Eingebauter Verpolungs-Kurzschlussschutz |
| Leerlaufspannung der Feldklemmen |
22 V |
Ausreichende Leistung für 2-Draht-Fernsender |
| Steuerseitiges Ausgangssignal |
4–20 mA/1–5 VDC Doppelsignaloptionen |
Kompatibel mit SPS- und DCS-Analogeingangsmodulen |
| Maximaler seitlicher Lastwiderstand der Steuerung |
300 Ω (Quellenausgabemodus) |
Standardmäßige DCS-Kartenlastanpassung |
| Galvanische Isolationsbewertung |
Sichere Trennung 375 V Spitze (Eingang ↔ Ausgang / Eingang ↔ Leistung) |
Eigensicherheitsnorm IEC/EN 60079-11 |
| Schwellenwert für die Leitungsfehlererkennung |
Fehlerauslöser ≤3 mA (offener Stromkreis), ≥22 mA (Kurzschluss) |
Diagnose von Verkabelungsfehlern in Echtzeit |
| Einschwingzeit der Signalantwort |
≤ 50 ms |
Schnelle analoge Signalübertragung zur Prozesssteuerung im geschlossenen Regelkreis |
| Spezifikationsartikel |
Technischer Parameter |
Installations- und Umwelthinweis |
| Gesamtabmessungen (B × H × T) |
12,5 mm × 114 mm × 122 mm |
Ultraschmales, schlankes Gehäuse, um Platz im Schrank zu sparen |
| Nettogewicht der Einheit |
Ca. 100 g |
Leichtes, flammhemmendes Thermoplastgehäuse |
| Montagestandard |
35 mm DIN-Schiene (EN 60715) |
Universelle Industrieschrankmontage |
| Schutzgrad |
IP20 |
Fingersichere Klemmen nur innerhalb von Schaltschränken |
| Kontinuierliche Betriebstemperatur |
-20 °C ~ +60 °C |
Volle Nennleistung ohne Temperaturreduzierung |
| Lagertemperaturbereich |
-40 °C ~ +80 °C |
Stabil bei Lagerung und Transport im Lager |
| Kennzeichnung von Gefahrenbereichen |
II (1)G [Ex ia Ga] IIC; II (1)D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
Zertifizierte Gas-, Staub- und Untertagebergbauzone |
| Explosionszertifikat |
BASEEFA 13 ATEX 0077 X |
EU-ATEX-Eigensicherheitszulassung |
| Vibrationsfestigkeit |
IEC 60068-2-6, 10–150 Hz |
Passt sich an vibrierende Chemie- und Bergbaumaschinen an |
| Diagnoseindikator |
Einzelne LED-Statusleuchte |
Visuelle Anzeige des Strom- und Schleifenfehlerstatus |
| Compliance-Standards |
ATEX 2014/34/EU, IECEx, UL cULus, EN 61326-1 |
Globale industrielle Explosionsschutznormen |
