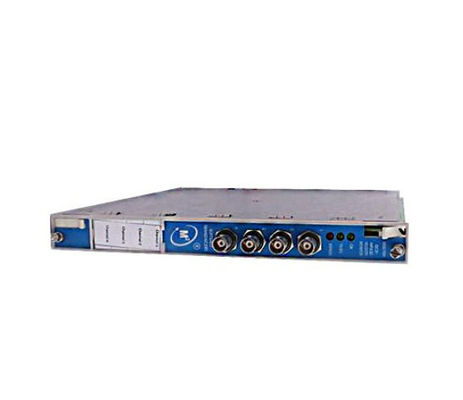

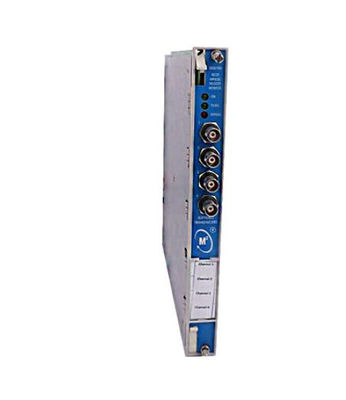

3500/61-01-00 Bently Nevada Vibrationsüberwachungssystem Temperaturmessgeräte mit Aufzeichner-Ausgängen

Bently Nevada 3500/61-01-00 Temperaturmessgeräte mit Aufzeichner-Ausgängen

Beschreibung

Die Module 3500/61 bieten sechs Kanäle zur Temperaturüberwachung und akzeptieren sowohl den Temperatur-Eingang des Widerstandstemperaturdetektors (RTD) als auch den Temperatur-Eingang des Thermocouples (TC).Die Module konditionieren diese Eingänge und vergleichen sie mit benutzerprogrammierbaren Alarm-SetpointsDie 3500/60 und 3500/61 bieten identische Funktionalitäten, mit der Ausnahme, daß die 3500/61 für jeden ihrer sechs Kanäle Aufnahmemittel bereitstellt, während die 3500/60 dies nicht tut.

Der Benutzer programmiert die Module, um entweder RTD- oder TC-Temperaturmessungen mit der Rack-Konfigurationssoftware 3500 durchzuführen.Verschiedene E/A-Module sind in RTD/TC-Varianten ohne Isolierung oder TC-Isolierung erhältlich.Der Benutzer kann die nicht isolierte Version von RTD/TC so konfigurieren, dass sie entweder TC oder RTD oder eine Mischung aus TC- und RTD-Eingängen akzeptiert.Die TC isolierte Version bietet 250 Vdc Kanal-zu-Kanal-Isolation zum Schutz vor externen Störungen.

Bei Verwendung in einer Triple Modular Redundant (TMR) -Konfiguration müssen Temperaturmessgeräte nebeneinander in Gruppen von drei montiert werden.Das System verwendet zwei Arten von Abstimmungen, um einen korrekten Betrieb zu gewährleisten und Ausfälle in einzelnen Punkten zu vermeiden..

Informationen

Aufzeichner-Ausgänge
Bei der Verwendung der in Anhang I Nummern 1 bis 6 genannten Verfahren
• A: Typ des E/A-Moduls
01 RTD/TC Nicht isoliert mit internen Endungen
02 RTD/TC Nicht isoliert mit äußeren Endungen
03 TC isoliert mit internen Endungen
04 TC mit äußeren Endungen isoliert
05 RTD/TC Nicht isoliert mit internen Barrieren und internen Endungen
• B: Möglichkeit der Genehmigung durch die Agentur
00 Keine
01 CSA/NRTL/C (Klasse 1, Abteilung 2)
02 ATEX/CSA (Klasse 1, Zone 2)

3500/61 Aufzeichner-Ausgang zum externen Endgerät (ET) Blockkabel
134543- AXX BXX
• A: Kabellänge
5 Fuß (1,5 m)
0007 7 Fuß (2,1 Meter)
0010 10 Fuß (3,0 Meter)
0025 25 Fuß (7,5 m)
0050 50 Fuß (15 m)
0100 100 Fuß (30,5 m)
• B: Montageanweisung
01 Nicht zusammengebaut
02 zusammengesetzt

3500/61-Spezifisch
• 133811-02 3500/61 Monitor (ersetzt durch PN 163179-02).
• 135343-01 Firmware-IC
• 133819-02 3500/61 RTD/TC Nicht isolierte I/O-Modul-Interne Endungen.
• 133827-02 3500/61 RTD/TC Nicht isolierte I/O-Modul-Außeneinschlüsse.
• 133835-02 3500/61 TC Isolierte E/A-Modul-Interne Endungen.
• 133843-02 3500/61 TC Isolierte E/A-Modul externe Endungen.
• 133892-01 3500/61 Aufzeichner-Ausgabe Außenschlussblock (Terminal-Streifenanschlüsse).
• 133900-01 3500/61 Recorder Output External Termination Block (Verbindungen im Euro-Stil).
• 136711-02 3500/61 RTD/TC I/O-Modul mit internen Barrieren und internen Endungen (nicht isoliert)
