3500/25-02-01-CN Bently Nevada Erweiterte Tastenphasor-Module I/O-Module mit internen Endungen

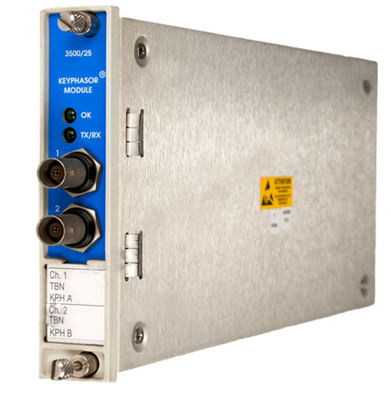

Bently Nevada 3500/25-02-01-CN Erweitertes Keyphasor-Modul

Beschreibung

Das 3500/25 Enhanced Keyphasor Module ist ein zweikanaliges Modul mit einer halben Höhe, das Keyphasor-Signale an die Monitormodule in einem 3500-Rack liefert. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerDas Maschinenschutzsystem 3500 kann bis zu vier Keyphasor-Signale für die normale Konfiguration und bis zu acht Keyphasor-Signale in einer gepaarten Konfiguration annehmen.

Das erweiterte Keyphasor-Modul ist ein verbessertes Systemmodul von 3500.Es bietet erweiterte Keyphasor-Signalverarbeitungskapazitäten gegenüber dem vorherigen Design und beibehält gleichzeitig eine vollständige Abwärtskompatibilität in Form, passen und funktionieren mit vorhandenen Keyphasor-Modulen für den Einsatz
Das Keyphasor-Modul PWA 125792-01 wird vollständig durch das aktualisierte Modul 149369-01 ersetzt.

Informationen

Erweitertes Keyphasor-Modul
Bei der Verwendung von Zellstoff ist die Zellstoffmenge zu messen.
• A: Anzahl der Kanäle
01 Einzelne 2-Kanal-Keyphasor-Karte mit halber Höhe (Bestellung für 2-Kanäle)
02 Zwei 2-Kanal-Keyphasor-Karten mit halber Höhe (Bestellung für 4-Kanäle)
• B: Typ des E/A-Moduls
01 I/O-Modul mit internen Endungen
02 I/O-Modul mit externen Endungen
03 Innenbarriere I/O mit internen Endungen
04 Isoliertes E/A-Modul mit internen Endungen (für den Einsatz mit Magnetpickups ausgelegt)
05 Isoliertes E/A-Modul mit externen Endungen (für den Einsatz mit Magnetpickups ausgelegt)
• C: Möglichkeit der Genehmigung durch die Agentur
00 nicht erforderlich
01 CSA/NRTL/C (Klasse 1, Abteilung 2)
02 ATEX/IECEx/CSA (Klasse 1 und Zone 2)

Kabel
3500 Keyphasor (KPH) Signal zum externen Endkabel (ET)
129530-AAAA-BB
• A:Längen der Kabel
5 Fuß (1,5 m)
0007 7 Fuß (2,1 Meter)
0010 3 Meter
0025 25 Fuß (7,5 m)
0050 50 Fuß (15 m)
0100 100 Fuß (30,5 m)
• B: Montageanweisung
01 Nicht zusammengebaut
02 zusammengesetzt

Ersatzteile

• 149369-01 Erweitertes Keyphasor-Modul
• 125800-01 Keyphasor I/O-Modul (interne Endungen)
• 126648-01 Keyphasor-E/A-Modul (externe Endgeräte)
• 125800-02 Isoliertes Keyphasor-E/A-Modul (interne Endungen) (für den Einsatz mit Magnetpickups ausgelegt)
• 126648-02 Isoliertes Keyphasor-E/A-Modul (externe Endungen) (für den Einsatz mit Magnetpickups ausgelegt)
• 135473-01 Keyphasor I/O-Modul (innere Barrieren und innere Endungen.
• 04425545 Erdband für das Handgelenk (Einmalverwendung)
• 00580438 Verbindungsüberschrift, interne Endung, 4-Position, grün
• 00502133 Steckkopf, interne Endung, 12-Position, Blau
• 129770 Benutzerhandbuch für das Keyphasor-Modul
