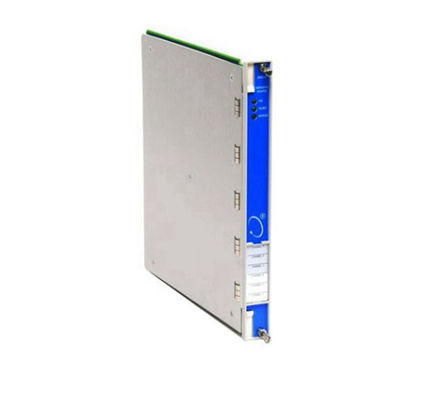

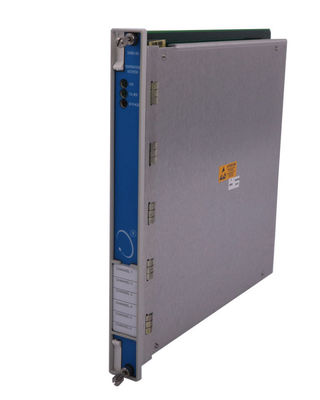

Bently Nevada 3500/60-01-CN Aufnahmegeräte
Beschreibung
Die Module 3500/60 bieten sechs Kanäle für die Temperaturüberwachung und akzeptieren sowohl Temperatur-Eingänge des Widerstandstemperaturdetektors (RTD) als auch des Thermocouple (TC).Die Module konditionieren diese Eingänge und vergleichen sie mit benutzerprogrammierbaren Alarm-SetpointsDie 3500/60 und 3500/61 bieten identische Funktionalitäten, mit der Ausnahme, daß die 3500/61 für jeden ihrer sechs Kanäle Aufnahmemittel bereitstellt, während die 3500/60 dies nicht tut.
Der Benutzer programmiert die Module, um entweder RTD- oder TC-Temperaturmessungen mit der Rack-Konfigurationssoftware 3500 durchzuführen.Verschiedene E/A-Module sind in RTD/TC-Varianten ohne Isolierung oder TC-Isolierung erhältlich.Der Benutzer kann die nicht isolierte Version von RTD/TC so konfigurieren, dass sie entweder TC oder RTD oder eine Mischung aus TC- und RTD-Eingängen akzeptiert.Die TC isolierte Version bietet 250 Vdc Kanal-zu-Kanal-Isolation zum Schutz vor externen Störungen.
Bei Verwendung in einer Triple Modular Redundant (TMR) -Konfiguration müssen Temperaturmessgeräte nebeneinander in Gruppen von drei montiert werden.Das System verwendet zwei Arten von Abstimmungen, um einen korrekten Betrieb zu gewährleisten und Ausfälle in einzelnen Punkten zu vermeiden..
Informationen
Ohne Aufnahmegeräte
3500/60-AA-BB
• Typ des A:E/A-Moduls
01 RTD/TC Nicht isolierte I/O-Module
02 RTD/TC Nicht isolierte E/A-Module
03 TC Isolierte E/A-Modul-Interne Endungen
04 TC Isolierter I/O-Modul
05 RTD/TC Nicht isoliertes E/A-Modul mit internen Barrieren
• B:Genehmigungsoption der Agentur
00 Keine
01 CSA/NRTL/C (Klasse 1, Abteilung 2)
02 ATEX/ IECEx/ CSA (Klasse 1, Zone 2)
Kabel
3500/60 und 3500/61 Transducer (XDCR) Signal zu externer Endung (ET) Blockkabel
134544-AAAA-BB
• A:Längen der Kabel
5 Fuß (1,5 m)
0007 7 Fuß (2,1 Meter)
0010 10 Fuß (3,0 Meter)
0025 25 Fuß (7,5 m)
0050 50 Fuß (15 m)
0100 100 Fuß (30,5 m)
• B:Montageanweisung
01 Nicht zusammengebaut
02 zusammengesetzt
3500/60 -Spezifisch
• 163179-01 3500/60 Temperaturmonitor (ohne Aufzeichner)
• 133827-01 3500/60 RTD/TC Nicht isoliertes I/O-Modul, externe Endungen.
• 133819-01 3500/60 RTD/TC nicht isoliertes I/O-Modul, interne Endungen
• 133835-01 3500/60 TC Isoliertes E/A-Modul, interne Endungen.
• 133843-01 3500/60 TC Isoliertes E/A-Modul, externe Endungen.
• 136711-01 3500/60 RTD/TC I/O-Modul mit internen Barrieren und internen Endungen (nicht isoliert)
