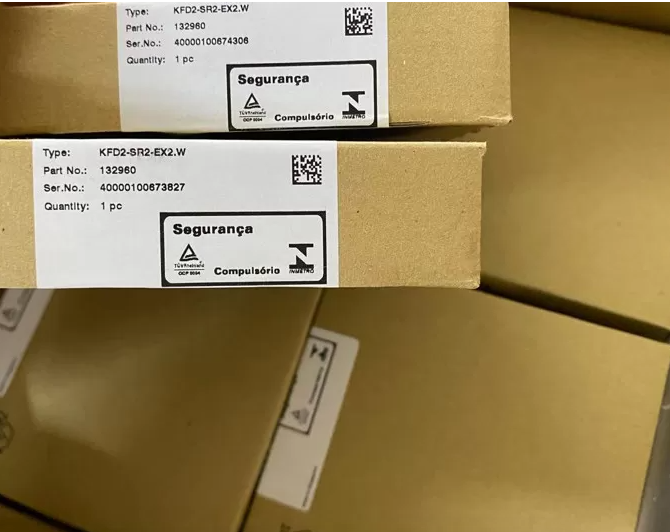

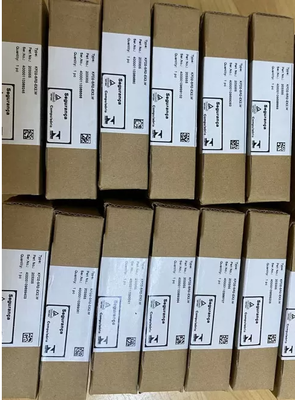

p&f kfd2 sr2 ex2 mit isolierter Schaltverstärkerbarriere
Produktdetails:
Hersteller: Pepperl + Fuchs
Produkt-Nr.: kfd2-sr2-ex2.w
https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese industrielle Automatisierungskomponente wird für die Unternehmensbeschaffung bereitgestellt. Auftragsfertigung und Vorwärtslieferung werden unterstützt, wobei die Preise auf Anfrage angegeben werden.
Um das Beschaffungsrisiko zu reduzieren, wird jede Bestellung einzeln bearbeitet, mit Unterstützung für Modellbestätigung, Zustandsklärung und Vorlaufzeitschätzung vor der Auftragserteilung. Klare Angebotsbedingungen und eine konsistente Kommunikation helfen den Partnern dabei, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließen. Bei Bedarf stehen zusätzliche Prüfungen oder Klarstellungen zur Verfügung, die eine professionelle Beschaffung und eine langfristige Zusammenarbeit unterstützen.
Diese Sicherheitsbarriere sorgt für eine vollständige galvanische Trennung zwischen gefährlichen Sensorkreisen auf der Feldseite und SPS-Systemen auf der sicheren Seite des Schaltschranks, eliminiert Erdschleifenstörungen und verhindert die gefährliche Energieübertragung auf Geräte mit explosionsfähiger Atmosphäre. Jeder unabhängige Kanal verarbeitet Standard-NAMUR-Sensoreingangssignale und wandelt Feldschaltsignale mit niedrigem Pegel in robuste Kontaktausgangssignale für SPS-Digitaleingangsmodule um. Die integrierte Drahtbruch- und Kurzschlussüberwachung ermöglicht eine Sammelfehlermeldung über einen eigenen Relaiskontakt für zentrale Schrankdiagnosesysteme.
Detail:
| Parameterelement |
Standardspezifikation von Pepperl+Fuchs KFD2-SR2-EX2.W (p&f kfd2 sr2 ex2 w) |
| Marke |
Pepperl+Fuchs (P&F) |
| Vollständiger offizieller Modellcode |
KFD2-SR2-EX2.W |
| Kurzer Alias für die Branchensuche |
p&f kfd2 sr2 ex2 w |
| Produktserie |
KFD Modulare eigensichere Trennbarriere |
| Unabhängige Signalkanäle |
2 x NAMUR-Eingangskanäle |
| Unterstützter Eingangssignalstandard |
NAMUR EN 60947-5-6 Näherungssensorsignale |
| Eingangsspannungsbereich der Versorgung |
20 V DC ~ 30 V DC (nominal 24 V DC) |
| Typischer Betriebsstromverbrauch |
≤ 60 mA bei 24 V DC Nenneingang |
| Prüfspannung für galvanische Trennung (Feld ↔ Steuerseite) |
2500 V Wechselstrom |
| Eigensicherheitsklassifizierung |
Ex ia IIC (Gas), Ex ia D (Staub) |
| Zugelassene Gefahrenzonen |
Gaszone 0, Zone 1; Staub Zone 20, Zone 21 |
| Onboard-Diagnosefunktionen |
Drahtbrucherkennung pro Kanal + Feldkurzschlussüberwachung |
| Fehlersignalausgang |
Potentialfreier Sammelstörungs-Relaiskontakt (NO/NC konfigurierbar) |
| Steuerseitiger Ausgangstyp |
Passive Transistor-Schaltausgänge für SPS-Digitaleingangsmodule |
| Terminalverbindungstyp |
Verliersichere Schraubklemmen-Kabelklemmen |
| Akzeptabler Drahtquerschnitt |
0,5 mm² ~ 1,5 mm² Massiv-/Litze-Kupferdraht |
| Standard-Montageformat |
35 mm EN-Hut-DIN-Schiene |
| Kontinuierliche Umgebungsbetriebstemperatur |
-20 ℃ ~ +60 ℃ |
| Temperaturbereich für Lagerung und Transport |
-40 ℃ ~ +85 ℃ |
| Vibrationsfestigkeitsnorm |
IEC 60068-2-6, 10–150 Hz, 1 mm Amplitude |
| Standard für mechanische Schockfestigkeit |
IEC 60068-2-27, 30 g Spitzenbeschleunigung |
| Schutzart des Gehäuses |
IP20 (nur für die ungefährliche Installation von Schränken im Innenbereich) |
| Gesamtnettogewicht der Einheit |
110 g |
| Globale Sicherheits-Compliance-Zertifizierungen |
ATEX, IECEx, UL, CSA, GL Marine, RoHS-konform |
| Komponentenname |
Rohstoffqualität |
Funktionsbeschreibung für KFD2-SR2-EX2.W (p&f kfd2 sr2 ex2 w) |
| Hauptgehäuse für DIN-Schienengehäuse |
Flammhemmender PA66-Kunststoff (UL94 V0) |
Flaches, kompaktes Schrankgehäuse, hohe dielektrische Isolierung, integrierter DIN-Schienen-Schnappverschluss aus Federstahl |
| Isolatoren für Eingangs-/Ausgangsklemmenblöcke |
Glasgefüllter PBT-Hochtemperatur-Isolierkunststoff |
Getrennte Klemmenräume zur physischen Isolierung gefährlicher Feldverkabelung und sicherer Steuerverdrahtungskreise |
| Leitfähige Klemmkontakte |
Vernickelte Kupferlegierung |
Anti-Oxidations-Klemmstruktur mit geringem Widerstand, vibrationsbeständiges Anti-Lockerungs-Schraubensicherungsdesign |
| Signaltransformator mit galvanischer Trennung |
Laminierter Siliziumstahlkern + vollständige Epoxidverkapselung |
Hochspannungsisolationskern, der Querschlussstörungen und gefährliche Energieübertragungen in Gefahrenzonen blockiert |
| Mikrorelais zur kollektiven Fehlerüberwachung |
Kontaktspulenrelais aus Silberlegierung |
Potentialfreier Fehlersignalausgang für Ferndiagnosealarm des Schranks und SPS-Statusrückmeldung |
| Interne Signalkonditionierungsplatine |
Flammhemmende FR4-Leiterplatte mit hoher Tg |
Zwei unabhängige NAMUR-Verstärkerkanäle, spezielle Logikschaltungen zur Erkennung von Drahtbruchfehlern |
| Eigensichere energiebegrenzende Komponenten |
Hochstabile Metalloxidschichtwiderstände |
Präzise Strom-/Spannungsbegrenzungskomponenten zur Einhaltung der Ex ia-Eigensicherheitsklassifizierung |
| Vergussmasse für interne Schaltkreise |
Silikonfreie Epoxidharz-Verkapselung |
Vollständige Kapselung zum Vibrations-, Staub- und Feuchtigkeitsschutz kritischer Isolationssicherheitsschaltkreise |
| Schnellmontage-Schnappclip für DIN-Schiene |
Gehärteter, federverzinkter Kohlenstoffstahl |
Schnelle Schnappschienenmontage, Anti-Rutsch-Verriegelung für stark vibrierende industrielle Schaltschrankumgebungen |
| Transparente Klemmen-Sicherheitsabdeckung |
PP-Polypropylen-Kunststoff |
Physische Berührungsbarriere, um versehentlichen Kontakt mit stromführenden Kabelanschlüssen während der Wartung zu verhindern |
