MTL5532 Pulsisolator MTL Instrumente 4/20mA Stromausgänge

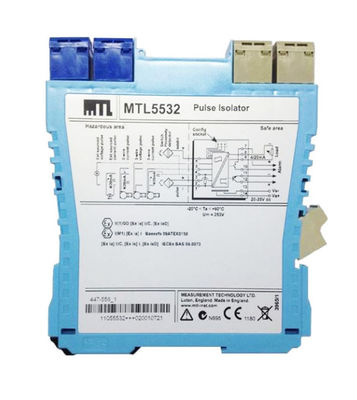

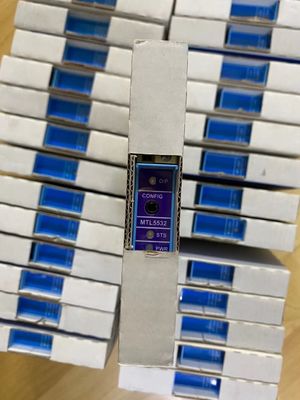

MTL5532 MTL-Pulsisolator für Instrumenten

Der MTLx532 isoliert Impulse von einem Schalter, Näherungsmelder, Strom
Pulssender oder Spannungspulssender in einem gefährlichen
Es ist ideal für Anwendungen mit hohen Pulsraten und schnellen
Eine Analogie ist die Anzeige der Reaktionszeiten durch Wiederholung der Impulse in den sicheren Bereich.
Ausgang im Verhältnis zur Frequenz ist ebenfalls mit einem Relais ausgestattet
Ausgang, der so konfiguriert werden kann, dass er als Alarm fungiert.
mit einem Personalcomputer durchgeführt.

Spezifikation
Siehe auch gemeinsame Spezifikation

• Anzahl der Kanäle
Eins, voll schwimmen
• Sensortyp
Schalter oder Näherungsmelder (NAMUR/BS EN 6094756:2001)
.2· oder 3·Drahtspannungs- oder -impulssender
• Standort des Schalters
Gefährliche Zone 0, IIC, T6
Division 1, Gruppe A, gefährlicher Standort
• Standort des Näherungsmelders oder Senders
Zone 0, IIC, T4 T6, wenn sie entsprechend zertifiziert ist
- Ich bin nicht der Richtige.1, Gruppe A, gefährlicher Standort
• Eingabe
Schalteneingabe:
Ausgang eingeschaltet, wenn der Schalter geschlossen ist
Eingang des Näherungsdetektors:
Anregung: 7,0 bis 9,0 V Gleichstrom von 1 kΩ nominal
Ausgang eingeschaltet, wenn der Eingang > 2,1 mA* (< 2kΩ) ist
Ausgang ausgeschaltet, wenn der Eingang < 1,2mA* (> 10kΩ) ist
Schalthysterese: 0,2 mA (650Ω) nominal
*NAMUR und BS EN 6094756:2001
Strom-Impuls-Eingang:
Energieversorgung des Senders: 16,5 V Gleichspannung bei 20 mA
Kurzschlussstrom: 24mA
Ausgang: In > 9,0 mA = eingeschaltet, In < 7,0 mA = ausgeschaltet
Schalthysterese: 0,5 mA
Spannungspuls-Eingang
Eintrittsimpedanz: > 10kΩ
Schaltpunktspannung (Vsp): 3, 6 oder 12 V Nennspannung
(Benutzer auswählbar durch Schalter auf der Modulseite)
Ausgabe: Vin > Vsp = ON, Vin < Vsp = OFF
Schalthysterese: 100mV + (0,1 x Vsp) typisch
• Ausgang des Sicherheitsbereichs
Maximale Verzögerung: 10 μs
Höchstspannung außer Betrieb: 35V
Höchstdurchlässigkeitsstrom außer Betrieb: 10 μA
Maximaler Betriebswiderstand: 25Ω
Maximaler Betriebsstrom: 50 mA
Ausgang ausgeschaltet bei Versorgungsversagen
Anmerkung: Das LFD-Signal ist gegen Induktionsbelastungen durch eine Zenerdiode geschützt.
• Ausgang von Sicherungsbereichstrom
Eintrittserfassung Verzögerung: 2 Signalperioden (5 ms min.)
Signalbereich: 4 bis 20 mA
Unter/über Reichweite: 0 bis 22mA
Lastwiderstand: 0 bis 450Ω @20mA
Ausgangswiderstand: > 1 MΩ
Ripple: < 50 μA von Spitze zu Spitze
Genauigkeit: besser als 20 μA bei 20 °C
Temperaturverschiebung: < 1μA/°C
Risetime (10% - 90%, nach Schrittwechsel): 60 ms
• Alarmausgabe
Relais eingeschaltet im Alarm, maximal 0,5A @ 35Vdc.
• Pulsbreite
Höhe: 10 μs min
Niedrig: 10 μs min
• Frequenzbereich
0 50 kHz - Ausgangsmodus mit Puls
0 10KHz - für analoge Ausgänge
• LED-Anzeigen
Grün: Leistungsanzeige
Gelb: eingeschaltet, wenn der Ausgangsstromkreis eingeschaltet ist
Rot: blinkt bei Störung oder Fehlern der Leitung
• Leistungsbedarf
65 mA bei 24 V Gleichstrom
70 mA bei 20 V Gleichstrom
55 mA bei 35 V Gleichstrom
• Energieverlust innerhalb der Einheit
1.35W maximal bei 24V
1.75W maximal bei 35V
• Sicherheitsbeschreibung (Um = 253 V rms oder dc)
Terminals 2 bis 1 und 6 bis 1
U_o= 10,5 V I_o=14mA P_o= 37 mW
Terminals 4 bis 3 und 1
U_o= 28 V I_o=93mA P_o= 651 mW
Terminals 3 bis 1
Geräte, die keine Energie speichern, ≤ 1,5 V, ≤ 0,1 A und ≤ 25 mW; können
ohne weitere Zertifizierung in eine IS-Schleife mit einer Spannung in offenem Kreislauf von < 28 V angeschlossen
Terminals 5 bis 4 und 1
V_maximal≤ 28V, I_maximal≤ 94mA, P_maximal≤ 0,66 W
• Konfigurator
Ein Personalcomputer mit MTL PCS45-Software mit einer seriellen PCL45USB-Schnittstelle.
