MTL5513 MTL Instrumente Schalter Näherungsmelder Schnittstelle Sicherheitsschranke Maximal 10,5 V

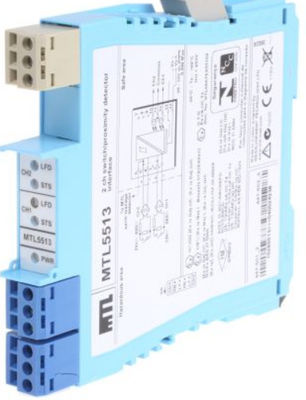

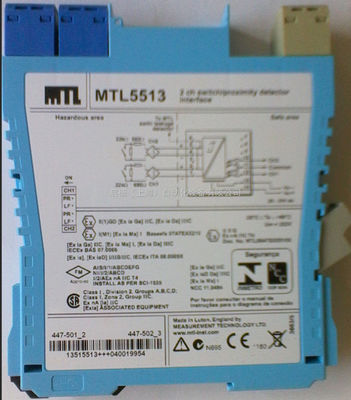

MTL5513 MTL-Instrumente-Schalter/Schnittstelle des Näherungsdetektors

Der MTL5513 ermöglicht die Steuerung von zwei Festkörper-Ausgängen im sicheren Bereich durch zwei Schalter oder Näherungsmelder, die sich im gefährlichen Bereich befinden.Die Ch1/Ch2-Ausgangstransistoren teilen ein gemeinsames Terminal und können +ve- oder -ve-Polaritätssignale wechseln. Unabhängige Ausgangsphasenumkehrung und Liniefehlererkennung werden über Schalter für jede Ausgabe aktiviert.

Spezifikation
Siehe auch gemeinsame Spezifikation

• Anzahl der Kanäle
Zwei.
• Standort der Schalter
Gefährliche Zone 0, IIC, T6
Division 1, Gruppe A Gefährdungsort
• Standort der Näherungsmelder
Zone 0, IIC, T4?? 6 Gefahrenbereich, wenn entsprechend zertifiziert
Division 1, Gruppe A Gefährdungsort
• Eingänge aus gefährlichen Gebieten
Eingänge, die den Normen für Näherungsmelder (NAMUR) der BS EN6094756:2001 entsprechen
• Spannung des Sensors
7 bis 9 V Gleichspannung bei 1kΩ ± 10%
• Eingangs-/Ausgangsmerkmale
Normalphase
Ausgänge geschlossen, wenn der Eingang > 2,1 mA ist (< 2kΩ im Eingangskreislauf)
Ausgänge offen, wenn der Eingang < 1,2 mA (> 10 kΩ im Eingangskreislauf) ist
Hysterese: 200μA (650Ω) nominal
• Liniefehlererkennung (LFD) (wenn ausgewählt)
Benutzerwählbar für jeden Kanal über Schalter an der Seite des Geräts.
Alarm für den offenen Stromkreis bei < 50 μA
Offener Schaltanruf ausgeschaltet, wenn Iin > 250 μA
Kurzschlussalarm aktiviert, wenn Rin < 100Ω
Kurzschlussalarm ausgeschaltet, wenn Rin > 360Ω
Anmerkung: Bei Verwendung der LFD-Anlage mit einem Kontakt-Eingang müssen Widerstände montiert werden.
500Ω bis 1kΩ in Serie mit Schalter
20kΩ bis 25kΩ parallel zum Schalter
• Phasenumkehrung
Für jeden Kanal unabhängig, benutzerdefiniert
• Sicherheitsausgänge
Schwebende Festkörper-Ausgänge, kompatibel mit Logikkreisen
Betriebsfrequenz: dc bis 500 Hz
Max. Ausfallspannung: ± 35V
Maximaler Leckstrom im Ausfallzustand: ± 50μA
Maximaler Betriebswiderstand: 25Ω
Maximal laufender Strom: ± 50 mA
• LED-Anzeigen
Grün: Leistungsanzeige
Gelb: zwei: Kanalstatus, eingeschaltet, wenn Ausgang aktiv ist
Rot: Zwei: LFD-Anzeige, wenn ein Leitungsfehler festgestellt wird
• Höchststromverbrauch
30 mA bei 24 V
• Energieverlust innerhalb der Einheit
0.65W typisch bei 24V, mit 10mA-Last
0.78W max. bei 50mA-Last
• Sicherheitsbeschreibung (für jeden Kanal)
U_o= 10,5 V I_o=14mA P_o= 37 mW U_m= 253V rms oder dc
