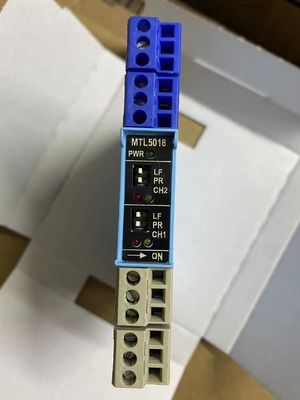

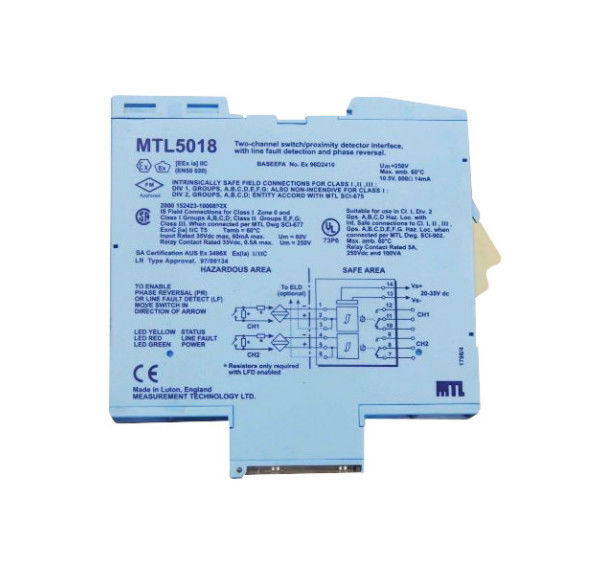

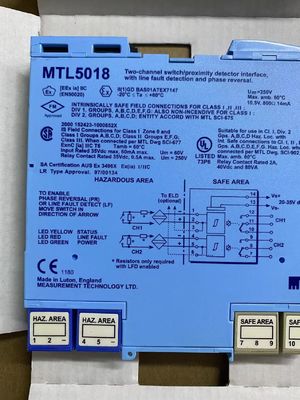

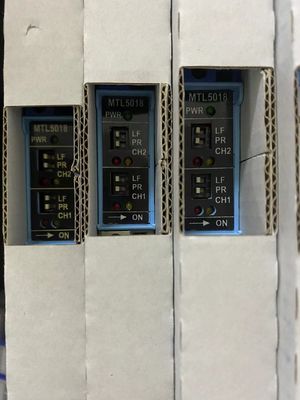

MTL5018 MTL Instrumente Näherungsmelder Schnittstelle Anzahl der Kanäle 2

MTL5018 MTL Instruments Näherungsmelder-Schnittstelle

Der MTL5018 ermöglicht die Steuerung von zwei Sicherheitslasten
Schalter oder Näherungsmelder, die sich in einem gefährlichen Bereich befinden.
Die unabhängige Phasenumkehrsteuerung ermöglicht
ein Alarmzustand, der für jeden Zustand des Sensors signalisiert werden soll.
Auswählbare Leitung Fehlerdetektion (LFD) - Anlage erkennt eine offene oder kurze
Schaltkreis in jedem Feldkreis.

Spezifikation
Siehe auch gemeinsame Spezifikation
• Anzahl der Kanäle
Zwei.
• Standort der Schalter
Gefährliche Zone 0, IIC, T6
Division 1, Gruppe A Gefährdungsort
• Standort des Näherungsdetektors
Zone 0, IIC, T4?? 6 Gefahrenbereich, wenn entsprechend zertifiziert
Division 1, Gruppe A Gefährdungsort
• Ausgang aus dem sicheren Bereich
Zwei Relais mit Wechselkontakten
• Eingänge aus gefährlichen Gebieten
Eingänge, die den Normen NAMUR/DIN 19234 für Näherungsmelder entsprechen
• Spannung des Sensors
7 bis 9V bei 1kΩ ±10%
• Eingangs-/Ausgangsmerkmale
Normal (umgekehrte) Phase:
Ausgang mit Energieversorgung (ausgeschaltet), wenn Iin > 2,1 mA oder Rin < 2kΩ
Ausgang ist abgeschaltet (ausgeschaltet), wenn Iin < 1,2 mA oder Rin > 10 kΩ
Hysterese: 200 μA, typisch
• Leitungsschadenerkennung (LFD)
Benutzerselektierbar über Schalter an der Oberseite des Geräts. Linienfehler werden für jeden Kanal durch eine LED angezeigt. Ein erfasster Linienfehler deaktiviert das Relais.
Alarm für den offenen Stromkreis bei Iin < 100 μA
Offener Schaltanruf ausgeschaltet, wenn Iin> 250 μA
Kurzschlussalarm aktiviert, wenn Rin < 100Ω
Kurzschlussalarm ausgeschaltet, wenn Rin> 360Ω
Anmerkung: Bei Verwendung der LFD-Anlage mit einem Kontakt-Eingang müssen Widerstände montiert werden.
500Ω bis 1kΩ in Serie mit Schalter
20kΩ bis 25kΩ parallel zum Schalter
• Phasenumkehrung
Für jeden Kanal unabhängig, benutzerdefiniert
• Relaytyp
Einpol, Wechselkontakte
Anmerkung: Reaktionslasten müssen angemessen unterdrückt werden.
• Eigenschaften des Relais
Antwortzeit: maximal 10 ms
Kontaktaufnahme: 250 V AC, 2A, Cosø > 0.7
40 V Gleichspannung, 2 A, Widerstandslast
• LED-Anzeigen
Grün: Leistungsanzeige
Gelb: zwei: Status jedes Kanals (wenn die Ausgänge angetrieben werden)
Rot: Zwei: LFD-Anzeige für jeden Kanal (auf, wenn ein Leitungsfehler festgestellt wird)
• Höchststromverbrauch
60mA bei 20V
60 mA bei 24 V
40 mA bei 35 V
• Maximale Leistungsaufnahme
1.4 W bei 24 V
1.5 W bei 35 V
• Isolation
250 V Wechselstrom oder Gleichstrom zwischen Stromversorgung, Schaltkreisen in Gefahrenbereichen und Relais-Ausgängen
• Sicherheitsbeschreibung (für jeden Kanal)
10.5V, 800Ω, 14mA, Um= 250V rms oder dc
