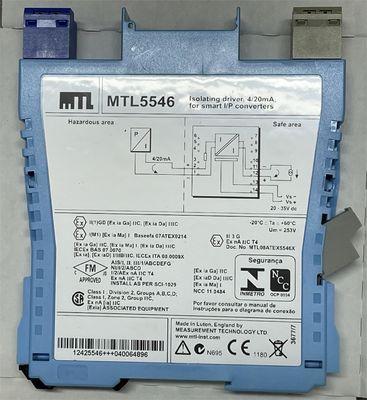

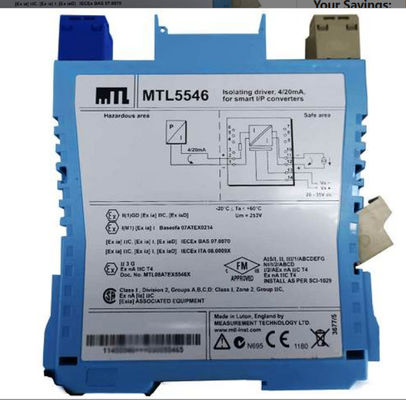

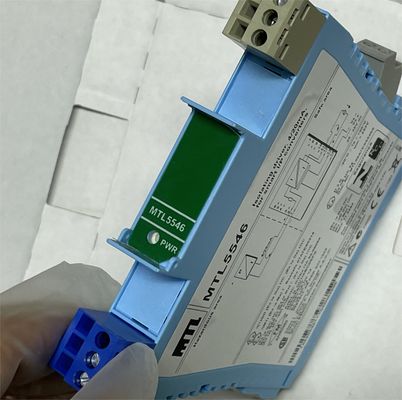

MTL5546 MTL Isolierungsbetreiber für 4·20mA HART®-Ventilpositionierer mit Linienfehldetektion

MTL5546 MTL Instrumente zur Isolierung des Fahrers

Der MTL5546 akzeptiert ein schwebendes Signal von 4/20mA aus einem sicheren Bereich
Steuerung für den Antrieb eines Strom-/Druckumwandlers (oder einer anderen Belastung)
Bei intelligenten Ventilpositionierern wird das Modul mit einem
ermöglicht auch eine bidirektionale Übertragung digitaler Kommunikation
Signale, so dass das Gerät entweder vom Bediener befragt werden kann
Prozesssteuerungen mit einem
Rücklesegerät kann offene oder Kurzschlüsse in der Feldverkabelung erkennen:
Wenn diese auftreten, fällt der Strom, der in die Endgeräte aufgenommen wird, auf einen voreingestellten
- Das ist nicht der Fall.

Spezifikation
Siehe auch gemeinsame Spezifikation
• Anzahl der Kanäle
Einer.
• Standort des I/O-Wandlers
Zone 0, IIC, T4?? 6 Gefahrenbereich, wenn entsprechend zertifiziert
Division 1, Gruppe A, gefährlicher Standort
• Arbeitsbereich
4 bis 20 mA
• Bandbreite des digitalen Signals
500 Hz bis 10 kHz
• Höchstlastwiderstand
800Ω (16V bei 20mA)
• Mindestlastwiderstand
90Ω (Kurzschlusserkennung bei < 50Ω)
• Ausgangswiderstand
> 1MΩ
• Fähigkeit zur Unter-/Überreichung
Unterhalb der Reichweite = 1mA
Überspannweite = 24mA (Last ≤ 520Ω)
• Ein- und Ausgangsschaltkreiswellen
< 40 μA von Spitzen bis Spitzen
• Übertragungsgenauigkeit bei 20°C
Besser als 20 μA
• Temperaturverschiebung
< 1,0 μA/°C
• Eingabecharakteristiken
< 6,0V bei intakter Feldleitung
< 0,9 mA bei offener oder kurzschaltender Feldleitung
• Reaktionszeit
Bleibe innerhalb von 200 μA des Endwerts innerhalb von 100 ms
• Unterstützung der Kommunikation
HART®
• LED-Anzeige
Grün: Leistungsanzeige
• Maximaler Stromverbrauch (bei 20mA-Signalen bei 250Ω-Last)
35 mA bei 24 V Gleichstrom
• Leistungsausfall innerhalb der Einheit (mit 20mA-Signalen in 250Ω-Last)
00,8 W bei 24 V
• Sicherheitsbeschreibung
V_o= 28 V I_o=93mA P_o= 651 mW U_m= 253V rms oder dc
