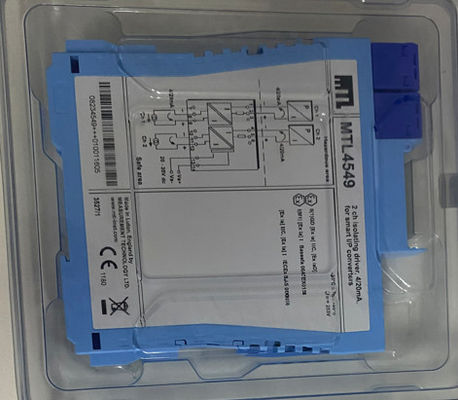

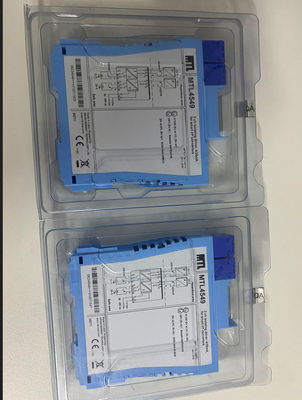

MTL4549 Isolierung des Fahrers MTL-Instrumente Zwei-Kanal für 4 ̊20mA HART®-Ventilpositionierer

MTL4549 Isolierungsfahrer

Der MTLx549 akzeptiert 4/20mA schwimmende Signale von Sicherheitsbereichssteuerern
mit einer Leistung von mehr als 10 Watt,
Für HART-Ventilpositionierer erlaubt das Modul auch
Die Datenübertragung erfolgt in zwei Richtungen.
Steuerungen mit Rücklesegerät können offene oder kurze Schaltungen erkennen
in der Feldverkabelung: Wenn diese auftreten, wird der Strom, der in die Endgeräte aufgenommen wird,
fällt auf ein vorgegebenes Niveau.

Spezifikation
Siehe auch gemeinsame Spezifikation
• Anzahl der Kanäle
Zwei.
• Standort des I/O-Wandlers
Zone 0, IIC, T4?? 6 Gefahrenbereich, wenn entsprechend zertifiziert
Division 1, Gruppe A, gefährlicher Standort
• Arbeitsbereich
4 bis 20 mA
• Bandbreite des digitalen Signals
500 Hz bis 10 kHz
• Höchstlastwiderstand
800Ω (16V bei 20mA)
• Mindestlastwiderstand
90Ω (Kurzschlusserkennung bei < 50Ω)
• Ausgangswiderstand
> 1MΩ
• Fähigkeit zur Unter-/Überreichung
Unterhalb der Reichweite = 1mA
Überspannweite = 24mA (Last ≤ 520Ω)
• Ein- und Ausgangsschaltkreiswellen
< 40 μA von Spitzen bis Spitzen
• Unterstützung der Kommunikation
HART
• Übertragungsgenauigkeit bei 20°C
Besser als 20 μA
• Temperaturverschiebung
< 1,0 μA/°C
• Eingabecharakteristiken
Normal: < 6,0 V
Schaltkreis: < 0,9 mA
Kurzschluss: < 0,9 mA
• Reaktionszeit
Bleibe innerhalb von 200 μA des Endwerts innerhalb von 100 ms
• LED-Anzeige
Grün: Leistungsanzeige
• Maximaler Stromverbrauch (bei 20mA-Signalen bei 250Ω-Last)
70 mA bei 24 V Gleichstrom
• Leistungsausfall innerhalb der Einheit (mit 20mA-Signalen in 250Ω-Last)
10,6 W bei 24 V
• Sicherheitsbeschreibung (für jeden Kanal)
U_o= 28 V I_o=93mA P_o= 0,65 W U_m= 253V rms oder dc
