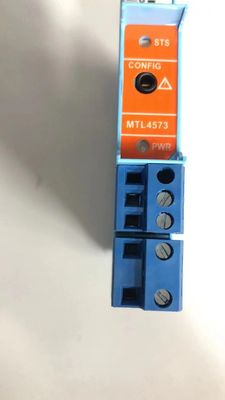

MTL4573 MTL Instrumente Temperaturumrechner THC RTD Eingangszahl der Kanäle Eins

MTL4573 MTL-Instrumente TEMPERATUR-WÄHRER THC oder RTD-Eingabe

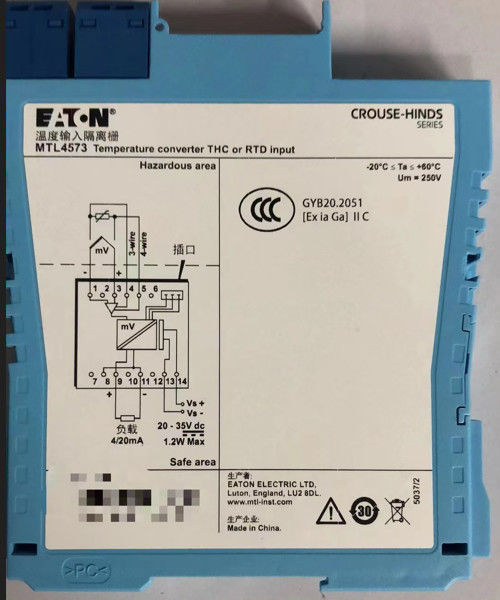

Der MTL4573 wandelt ein niedriges Gleichspannungssignal eines in einem gefährlichen Bereich montierten Temperatursensors in einen Strom von 4/20 mA um, um eine Belastung in einem sicheren Bereich zu betreiben.,(Für Thermocouple-Anwendungen enthält der HAZ-CJC-Stecker an den Endgeräten 1 ̊3 einen integrierten CJC-Sensor).Die Konfiguration erfolgt mit Hilfe eines PCs..

Spezifikation
Siehe auch gemeinsame Spezifikation
• Anzahl der Kanäle
Einer
• Standort der Signalquelle
Zone 0, IIC, Gefährliches Gebiet
Abteilung 1, Gruppen A-D, gefährlicher Standort
• RTD-Erregungsstrom
Nennwert 200 μA
• Kaltverbindungskompensation, THC-Eingabe
Auswählbar eingeschaltet oder ausgeschaltet
• Fehler bei der Kompensation der Kaltverbindung
≤ 1,0°C
• Ablehnung des gemeinsamen Modus
120 dB bei 240 V bei 50 Hz oder 60 Hz
• Ablehnung des Serienmodus
40 dB für 50 Hz oder 60 Hz
• Kalibriergenauigkeit (bei 20°C)
(einschließt Hysterese, Nichtlinearität und Wiederholbarkeit)
Eingaben:
mV/THC: ± 15μV oder ± 0,05% des Eingangswerts
(je nachdem, welcher Wert größer ist)
Pt 100 - RTD: ± 80mΩ
Ausgang: ± 11 μA
• Temperaturverschiebung (typisch)
Eingaben:
mV/THC: ± 0,003% des Eingangswerts/°C
Pt 100 - RTD: ± 7mΩ/°C
Ausgang: ± 0,6 μA/°C
• Beispiel für Kalibriergenauigkeit und Temperaturverschiebung
(RTD-Eingabe)
Spannweite: 250Ω
Genauigkeit: ± (0,08/250 + 11/16000) x 100%
= 0,1% der Spannweite
Temperaturverschiebung: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Sicherheitsantrieb bei Sensorversagen
Hoch, niedrig oder abgeschnitten
• Frühe Erschöpfung
Frühe Erkennung von Burnout bei Thermoelementen (falls ausgewählt)
EBD wird angezeigt, wenn der Schleifwiderstand > 50Ω erhöht wird
• Leistungsbereich
4 bis 20 mA nominal bis maximal 600Ω.
Eigenschaft außerhalb des Bereichs - MTL oder NAMUR NE43
• Höchstbleibeständigkeit (THC)
600Ω bei aktiviertem Sicherheitsantrieb bei Sensorversagen.
> 10 kΩ bei deaktivierter Sicherheitsantrieb bei Sensorfehler
• Reaktionszeit
Typische 500 ms
• LED-Anzeige
Grün: Anzeige des EBD-Alarms, Leistung und Status
Gelb: Warnzeichen
• Höchststromverbrauch (bei 20mA-Signal)
50 mA bei 24 V
• Leistungsausfall innerhalb der Einheit (mit 20mA-Signal)
1.2W bei 24V
• Sicherheitsbeschreibung
Für die Parameter siehe Bescheinigung Um=253V rms oder dc
• Konfigurator
Ein Personalcomputer mit MTL PCS45-Software mit einer seriellen PCL45USB-Schnittstelle.
