MTL5511 MTL Instrumente Schalter Näherungsdetektor Schnittstelle 10 ms Maximum

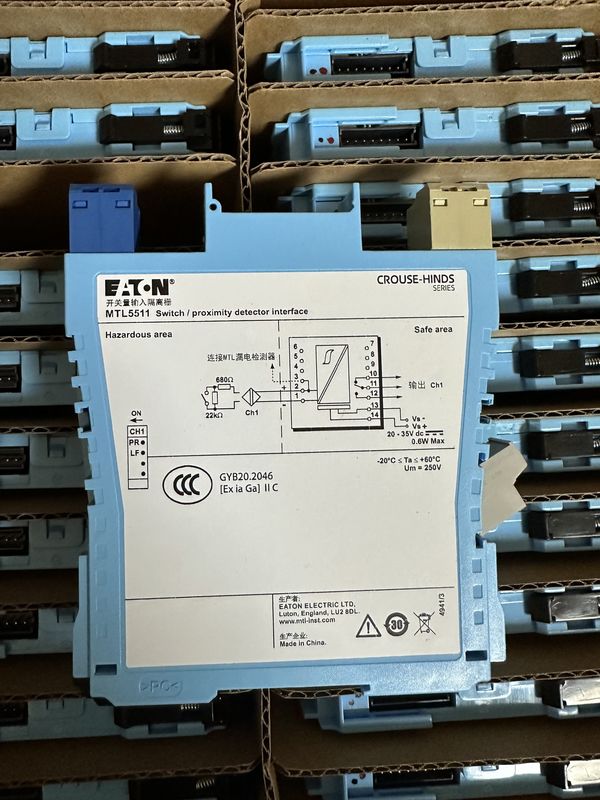

MTL5511 MTL-Instrumente Schalter/Schnittstelle des Näherungsdetektors

Der MTL5511 ermöglicht die Steuerung einer Belastung im Sicherheitsbereich durch einen Schalter oder einen in einem Gefahrbereich befindlichen Näherungsmelder.
oder Kurzschlusszustände in der Feldverkabelung durch die Linefault-Detection-Anlage (LFD) erkannt und auch auf der Oberseite des Moduls angezeigt werden.Die Phasenumkehrung für den Kanal wird durch einen Schalter an der Modulseite ausgewählt und der Ausgang wird durch Wechselrelaiskontakte bereitgestellt.

Spezifikation
Siehe auch gemeinsame Spezifikation

• Anzahl der Kanäle
Einer
• Standort der Schalter
Gefährliche Zone 0, IIC, T6
Division 1, Gruppe A Gefährdungsort
• Standort des Näherungsdetektors
Zone 0, IIC, T4?? 6 Gefahrenbereich, wenn entsprechend zertifiziert
Division 1, Gruppe A Gefährdungsort
• Eingänge aus gefährlichen Gebieten
Eingänge, die den Normen für Näherungsmelder (NAMUR) der BS EN6094756:2001 entsprechen
• Spannung des Sensors
7 bis 9 V Gleichspannung bei 1kΩ ± 10%
• Eingangs-/Ausgangsmerkmale
Normalphase
Ausgänge geschlossen, wenn der Eingang > 2,1 mA ist (< 2kΩ im Eingangskreislauf)
Ausgänge offen, wenn der Eingang < 1,2 mA (> 10 kΩ im Eingangskreislauf) ist
Hysterese: 200μA (650Ω) nominal
• Liniefehlererkennung (LFD) (wenn ausgewählt)
Ein Fehler wird durch eine LED angezeigt. Das Kanal-Ausgangsrelais wird abgeschaltet, wenn ein
Eintrittsleitungsfehler erkannt wird.
Alarm für den offenen Stromkreis bei < 50 μA
Offener Schaltanruf ausgeschaltet, wenn Iin > 250 μA
Kurzschlussalarm aktiviert, wenn Rin < 100Ω
Kurzschlussalarm ausgeschaltet, wenn Rin > 360Ω
Anmerkung: Bei Verwendung der LFD-Anlage mit einem Kontakt-Eingang müssen Widerstände montiert werden.
500Ω bis 1kΩ in Serie mit Schalter
20kΩ bis 25kΩ parallel zum Schalter
• Ausgang aus dem sicheren Bereich
Einpolar-Relees mit Wechselkontakten
Anmerkung: Reaktionslasten müssen angemessen unterdrückt werden.
• Eigenschaften des Relais
Antwortzeit: maximal 10 ms
Kontaktrating ((Sicherheitsbereich): 50V AC, 2A, cosØ >0.7,
40 V Gleichspannung, 2 A, Widerstandslast
Kontaktbewertung ((Zone 2): 35V, 2A, 100VA

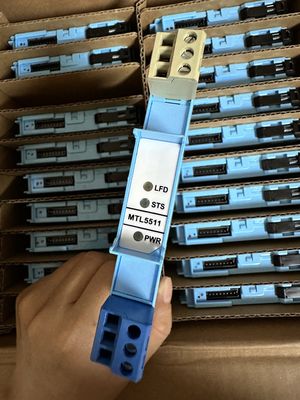

• LED-Anzeigen
Grün: Leistungsanzeige
Gelb: Status des Kanals, eingeschaltet, wenn die Ausgabe mit Energie versorgt ist
Rot: LFD-Anzeige, wenn ein Leitungsfehler festgestellt wurde
• Höchststromverbrauch
25mA bei 24V
• Energieverlust innerhalb der Einheit
00,6 W bei 24 V
• Sicherheitsbeschreibung (für jeden Kanal)
U_o= 10,5 V I_o=14mA P_o= 37 mW U_m= 253V rms oder dc
