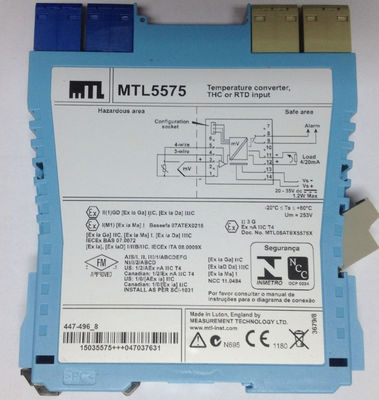

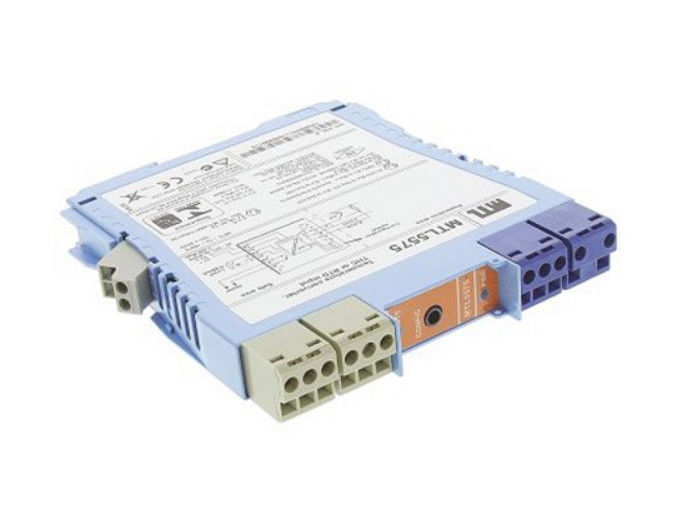

MTL5575 MTL Industries Temperaturumrechner

MTL5575 MTL-Temperaturumrechner für Instrumente

Der MTL5575 wandelt ein niedriges Gleichstromsignal eines in einem gefährlichen Bereich montierten Temperatursensors in einen Strom von 4/20 mA um, um eine Belastung in einem sicheren Bereich zu antreiben.,Bereiche, Überwachung, Prüfung und Kennzeichnung für alle Thermoelementtypen und 2-, 3- oder 4-drahtartige RTDs. (Für Thermoelementanwendungen enthält der HAZ-CJC-Stecker an den Endgeräten 1?? 3 einen integrierten CJC-Sensor).Die Konfiguration erfolgt mit Hilfe eines PCs.Eine einzige Alarmausgabe ist vorhanden und kann für den Prozess-Alarm oder die Benachrichtigung über einen frühen Thermoelementversagen konfiguriert werden.

Spezifikation
Siehe auch gemeinsame Spezifikation

• Anzahl der Kanäle
Einer.
• Signalquelle
THC-Typen J, K, T, E, R, S, B oder N bis BS 60584 und XK mV-Eingang
RTDs 2/3/4-Drahtplatin nach BS 60751
Pt 100, Pt 500, Pt 1000
Cu-50 und Cu-53
Ni 100/500/1000 DIN 43760
• Standort der Signalquelle
Zone 0, IIC, T4-6 Gefahrenbereich
Abteilung 1, Gruppe A, gefährlicher Standort
• Eingangssignalbereich
¥75 bis +75mV oder 0 bis 400Ω (0 bis 1000Ω Pt & Ni-Sensoren)
• Spannweite des Eingangssignals
3 bis 150 mV oder 10 bis 400Ω (10 bis 1000Ω Pt & Ni-Sensoren)
• RTD-Erregungsstrom
Nennwert 200 μA
• Kaltverbindungskompensation
Automatisch oder auswählbar
• Fehler bei der Kompensation der Kaltverbindung
≤ 1,0°C
• Ablehnung des gemeinsamen Modus
120 dB für 240 V bei 50 Hz oder 60 Hz (Antwort 500 ms)
• Ablehnung des Serienmodus
40 dB für 50 Hz oder 60 Hz
•.Genauigkeit der Kalibrierung (bei 20°C)
(einschließt Hysterese, Nichtlinearität und Wiederholbarkeit)
Eingänge: (Antwort von 500 ms)
mV/THC: ± 15μV oder ± 0,05% des Eingangswerts (je nachdem, welcher Wert größer ist)
RTD: ± 80mΩ
Ausgang: ± 11 μA
• Temperaturverschiebung (typisch)
Eingaben:
mV/THC: ± 0,003% des Eingangswerts/°C
RTD: ± 7mΩ/°C
Ausgang: ± 0,6 μA/°C
• Beispiel für Kalibriergenauigkeit und Temperaturverschiebung
(RTD-Eingang - 500 ms Antwort)
Spannweite: 250Ω
Genauigkeit: ± (0,08/250 + 11/16000) x 100%
= 0,1% der Spannweite
Temperaturverschiebung: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Sicherheitsantrieb bei Sensorversagen
Hoch, niedrig oder abgeschnitten
• Frühe Erschöpfung
Frühe Erkennung von Burnout bei Thermoelementen (falls ausgewählt)
Alarmgeräusche, wenn der Schleifwiderstand > 50Ω erhöht wird
• Leistungsbereich
4 bis 20 mA nominal bis maximal 600Ω.
• Alarmausgang (konfigurierbar)
Relais eingeschaltet bei Alarm, 250mA @ 35V max.
• Höchstbleibeständigkeit (THC)
600Ω
• Reaktionszeit
Konfigurierbar - 500 ms Standard ((Genauigkeit bei 100/200ms - Kontakt MTL)
• LED-Anzeige
Grün: Leistung und Status
Gelb: Alarmanzeige, wenn die Kontakte geschlossen sind
• Höchststromverbrauch (bei 20mA-Signal)
50 mA bei 24 V
• Leistungsausfall innerhalb der Einheit (mit 20mA-Signal)
1.2W bei 24V
• Sicherheitsbeschreibung
Für die Parameter siehe Bescheinigung Um=253V rms oder dc
• Konfigurator
Ein PC mit MTL PCS45-Software mit
PCL45USB Serienschnittstelle
