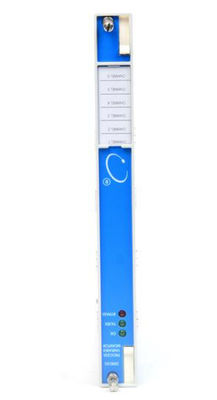

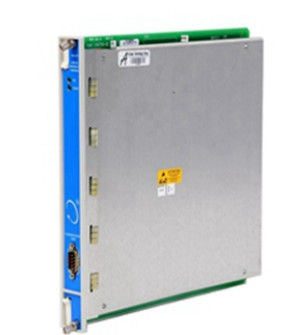

Bently Nevada 3500/62-03-00 Prozessvariable Monitor
Beschreibung
Der Prozessvariable Monitor 3500/62 ist ein 6-Kanal-Monitor für die Verarbeitung kritischer Parameter der Maschine, die eine kontinuierliche Überwachung erfordern, wie Druck, Strömungen, Temperaturen und Niveaus.Der Monitor akzeptiert Strom-Eingänge von +4 bis +20 mA oder jede verhältnismäßige Spannung zwischen -10 Vdc und +10 VdcEs konditioniert diese Signale und vergleicht die konditionierten Signale mit benutzerprogrammierbaren Alarm-Setpoints.
Der Monitor 3500/62:
• Vergleicht kontinuierlich überwachte Parameter mit konfigurierten Alarm-Einstellpunkten, um Alarme für den Maschinenschutz zu aktivieren.
• Bereitstellung wesentlicher Maschinendaten für Betriebs- und Wartungspersonal.
Sie können den 3500/62 mit der 3500 Rack Configuration Software programmieren, um entweder Strom- oder Spannungsmessungen durchzuführen.+/-10 Volt Gleichstrom, isoliert 4-20 mA, oder 4-20 mA mit intrinsisch sicheren Zenerbarrieren.
Bei Verwendung in einer Triple Modular Redundant (TMR) -Konfiguration müssen Sie Prozessvariable Monitore nebeneinander in Gruppen von drei installieren.Der Monitor verwendet zwei Arten von Abstimmungen, um einen korrekten Betrieb zu gewährleisten und Maschinenverlust zu vermeiden.
Schutz durch einzelne Ausfälle.
Informationen
Prozessvariablenmonitor
3500/62-AA-BB
• A: Typ des E/A-Moduls
01 -10 bis +10 Vdc I/O-Modul mit internen Endungen
02 -10 bis +10 Vdc I/O-Modul mit externen Endungen
03 Isoliertes +4 bis +20 mA I/O-Modul mit internen Endungen
04 Isoliertes +4 bis +20 mA I/O-Modul mit externen Endungen
05 Nicht isoliertes +4 bis +20 mA I/O-Modul mit internen Barrieren und internen Endungen
• B: Möglichkeit der Genehmigung durch die Agentur
00 Keine
01 CSA/NRTL/C
02 ATEX/CSA (Klasse 1, Zone 2)
Außene Endblöcke
• 136595-01 3500/62 Externer Endblock (Konnektoren für Endstreifen).
• 136603-01 3500/62 Außenschlussblock (Euro-Style-Anschlüsse).
Kabel
3500/62 Transducer (XDCR) Signal zu externer Endung (ET) Blockkabel
134544-AAAA-BB
• A: Kabellänge
5 Fuß (1,5 m)
0007 7 Fuß (2,1 Meter)
0010 3 Meter
0025 25 Fuß (7,5 m)
0050 50 Fuß (15 m)
0100 100 Fuß (30,5 m)
• B: Montageanweisung
01 Nicht zusammengebaut
02 zusammengesetzt
Ersatzteile
• 163179-03 3500/62 überwachen
• 136590-01 Firmware-IC
• 04425545 Erdungsgürtel für das Handgelenk (einmaliges Gebrauch)
• 04400037 IC-Entfernungswerkzeug
• 136491-01 -10 Vdc bis +10 Vdc I/O-Modul mit internen Endungen
• 136499-01 -10 Vdc bis +10 Vdc I/O-Modul mit externen Endungen
• 136294-01 Isoliertes +4 bis +20 mA I/O-Modul mit internen Endungen
• 136483-01 Isoliertes +4 bis +20 mA I/O-Modul mit externen Endungen
• 137110-01 4 bis 20 mA Barriere-E/A-Modul mit internen Endungen
• 136973 3500/62 Benutzerhandbuch
• 01700059 Ersatzsicherung für Barriere E/A
