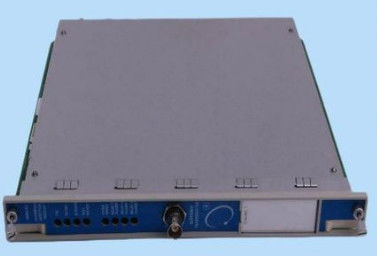

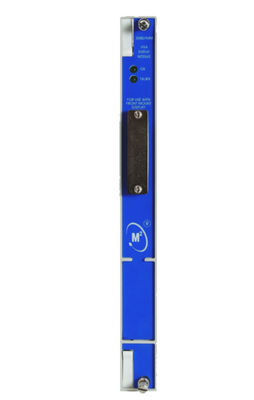

Bently Nevada 3500/94M-02-00-CN VGA-Displaymodul
Beschreibung
Das VGA-Modul 3500/94M zeigt alle Informationen des Maschinensicherungssystems 3500 an, einschließlich:
• Liste der Systemereignisse
• Liste der Alarmereignisse
• Alle Modul- und Kanaldaten
• Alarm und OK-Status
• Neun eigene Anzeigemöglichkeiten
• Erweitertes Keyphasor-Modul
Verwenden Sie die 3500 Rack Configuration Software, um bis zu neun benutzerdefinierte Bildschirme zu konfigurieren.während ein anderer zeigt die Nähe Wandler Lücke Werte.
Sie können benutzerdefinierte Bildschirme in Maschinengruppen organisieren.Sie können auch Systemdaten in beliebigen Seiten auf dem benutzerdefinierten Bildschirm organisieren.
Systemkomponenten
Der 3500/94M besteht aus:
• Das VGA-Modul 3500/94M
• Ein I/O-Modul
• Ein 10- oder 15-Zoll-VGA-Touchscreen
Sie können den VGA-Display-Monitor mit Standardkabeln bis zu 6 m (20 ft) von einem 3500-Rack oder mit einem unterstützten Keyboard Video Monitor (KVM) Extender bis zu 10 km (6,2 Meilen) vom 3500-Rack aus montieren.
Touchscreen-Displays
Diese kompakten, langlebigen Displays sind für eine hervorragende Bildqualität in industriellen Anwendungen konzipiert.
Das 10" Advantech Display ist für gefährliche Umgebungen zertifiziert. Jedes Display benötigt eine separate Stromversorgung.
Reduzieren Sie die Anzahl der Anzeigen
Mit einem Standardkabel und der optionalen Display Router Box können Sie Daten von bis zu vier 3500 Racks auf einem Display anzeigen.
Der Alarm und der OK-Status werden in der oberen rechten Ecke des VGA-Displays ständig angezeigt.Ein Rack-Selektionsknopf ändert die Farbe, um anzuzeigen, ob ein Rack, der mit der Anzeigerouterbox verbunden ist, nicht in Ordnung ist oder im Alarm-Status ist.
Informationen
Anzeige des Systems
3500/94M-AA-BB-CC
• A: Größe des Displays und Montage
00 Keine
01 10-Zoll-Display, Gesichtshalter (nur für Rackmonitor 3500 erhältlich)
02 10-Zoll-Display, 19-Zoll-Rak-Halterung
03 10-Zoll-Display, Montage auf der Platte (einschließlich Installationshardware)
04 10-Zoll-Display, unabhängige Montage
05 15-Zoll-Display, 19-Zoll-Rak-Halterung
06 15-Zoll-Display, Montage auf der Platte (einschließlich Installationshardware)
07 Routerbox, keine Anzeige
• B: KVM-Extender- und Display-Router-Boxkabel
00 Keine
01 Kabelgestützte CAT5-UTP-KVM-Verlängerung und Kabel 250 ft (76,2 m)
02 Kabelgestützte CAT5-UTP-KVM-Verlängerung und Kabel 500 ft (152,4 m)
03 Kabelgestützte CAT5-UTP-KVM-Verlängerer und Kabel von 1.000 Fuß (304,8 m)
12 Display Router Box Kabel 20 Fuß (6m)
20 SM FO KVM SNGL-Verlängerer und Kabel 2000' (609,6 m)
21 SM FO KVM SNGL-Verlängerer und Kabel 4000' (1219,2 m)
22 SM FO KVM SNGL-Verlängerer und Kabel 6000' (1828,8 m)
23 SM FO KVM SNGL-Verlängerer und Kabel 8.000' (2438,4 m)
24 SM FO KVM SNGL-Verlängerer mit Patchkabeln
25 SM FO KVM Doppelverlängerer und Kabel 2000' (609,6 m)
26 SM FO KVM Doppelverlängerer und Kabel 4000' (1219,2 m)
27 SM FO KVM DUAL-Verlängerer und Kabel 6000' (1828,8 m)
28 SM FO KVM Doppelverlängerer und Kabel 8.000' (2438,4 m)
29 SM FO KVM DUAL-Verlängerer mit Patchkabeln
• C: Genehmigungen der Agentur
00 Keine
01 CSA/NRTL/C (Klasse I, Abteilung 2)
02 Multi (CSA/ATEX/IECEx) (nur für das 10-Zoll-Display erhältlich)
