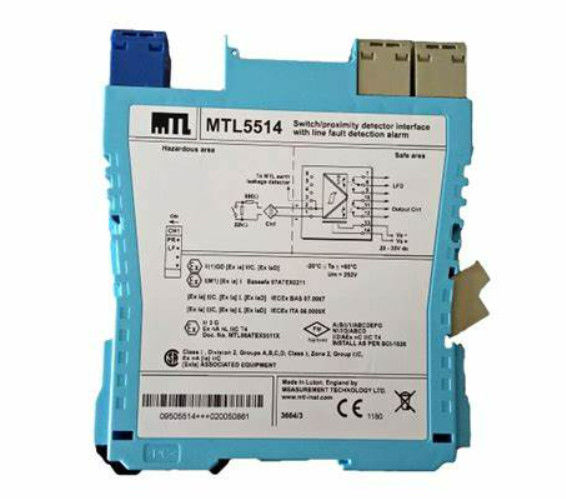

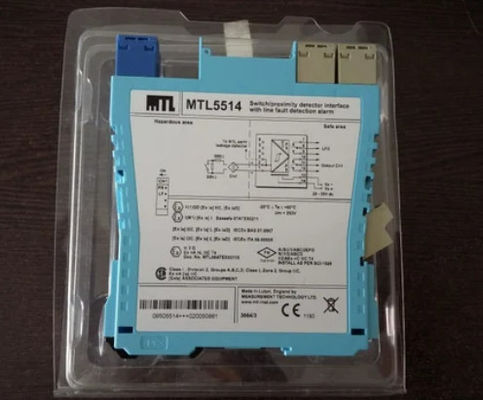

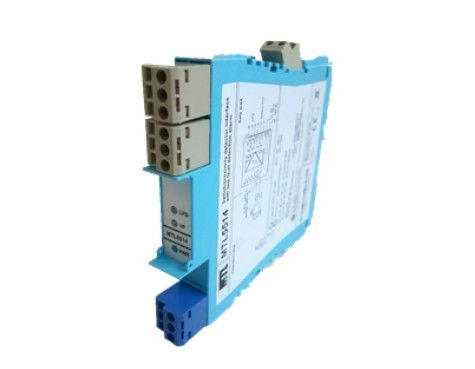

MTL5514 MTL-Schalter/Schnittstelle des Näherungsdetektors

MTL5514 MTL-Schalter/Schnittstelle des Näherungsdetektors

Beschreibung
Der MTLx514 ermöglicht die Steuerung einer Belastung in einem sicheren Bereich durch ein Relais, durch einen in einem gefährlichen Bereich befindlichen Näherungsmelder oder Schalter.
Sie werden durch ein separates Relais signalisiert und an der Oberseite des Moduls angezeigt.

Anzahl der Kanäle
Einer
Standort der Schaltstelleh
Gefährliche Zone 0, IIC, T6
- Ich bin nicht der Richtige.1, Gruppe A, gefährlicher Standort
Standort des Näherungsmelders
Zone 0, IIC, T4?? 6 Gefahrenbereich, falls entsprechend zertifiziert
- Ich bin nicht der Richtige.1, Gruppe A, gefährlicher Standort
Gefährliche Bereiche
Eingänge, die den Normen der BS EN60947 ◄ 5 ◄ 6:2001 für
Näherungsmelder (NAMUR)
Auf den Sensor angewandte Spannung
7 bis 9 V Gleichspannung bei 1kΩ ± 10%
Eingangs-/Ausgangsmerkmale
Normalphase
Ausgänge geschlossen, wenn der Eingang > 2,1 mA ist (< 2kΩ im Eingangskreislauf)
Ausgänge offen, wenn der Eingang < 1,2 mA (> 10 kΩ im Eingangskreislauf) ist
Hysterese: 200μA (650Ω) nominal
Liniefehlererkennung (LFD) (wenn ausgewählt)
Benutzerwählbar über Schalter an der Seite der Einheit.
Das Linienfehlerrelais wird angeschaltet und der Kanal
Ausgangsrelais abgeschaltet, wenn ein Eingangsleitungsfehler festgestellt wird
Alarm für den offenen Stromkreis bei < 50 μA
Offener Schaltanruf ausgeschaltet, wenn Iin > 250 μA
Kurzschlussalarm aktiviert, wenn Rin < 100Ω
Kurzschlussalarm ausgeschaltet, wenn Rin > 360Ω
Anmerkung: Bei Verwendung der LFD-Anlage mit einem Kontakt-Eingang müssen Widerstände montiert werden.
500Ω bis 1kΩ in Serie mit Schalter
20kΩ bis 25kΩ parallel zum Schalter
Ausgang aus dem Sicherheitsbereich
MTL4514 und MTL5514
Kanal: Einpol-Relee mit Wechselkontakten
LFD: Einpol-Relee mit Wechselkontakten
MTL4514B
Kanal: Einpol-Relee
LFD: Einpol-Relee

LED-Anzeigen
Grün: Leistungsanzeige
Gelb: Status des Kanals, eingeschaltet, wenn die Ausgabe mit Energie versorgt ist
Rot: LFD-Anzeige, wenn ein Leitungsfehler festgestellt wurde
Höchststromverbrauch
25 mA bei 24 V Gleichstrom
Leistungsausfall innerhalb der Einheit
00,6 W bei 24 V
Sicherheitsbeschreibung
Uo = 10,5 V Io = 14 mA Po = 37 mW Um = 253 V rms oder dc
