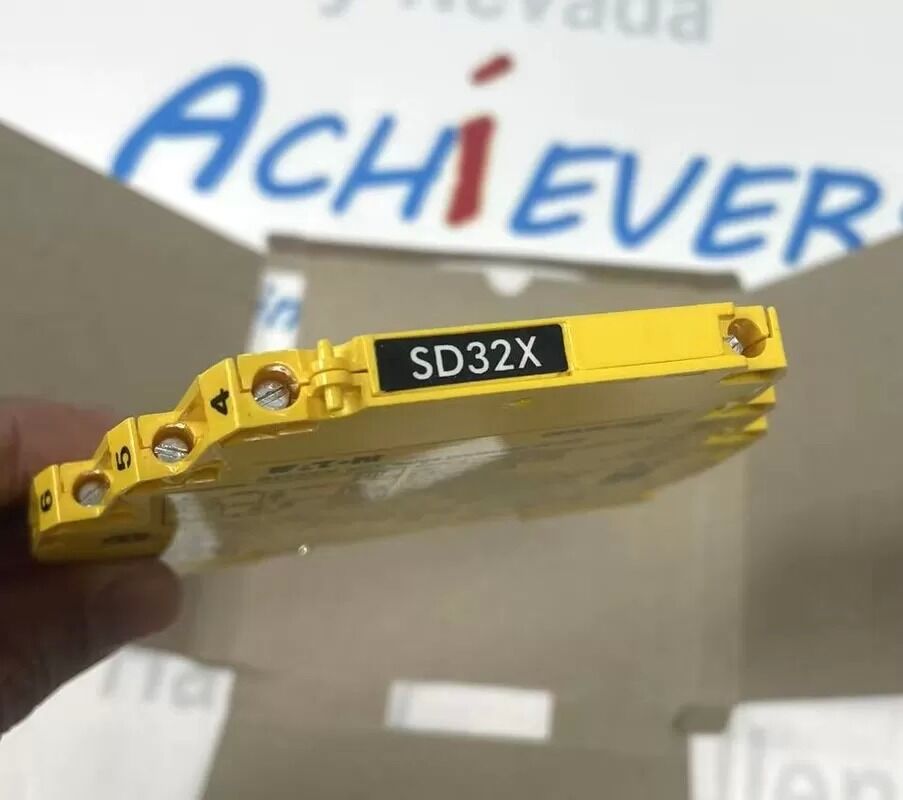

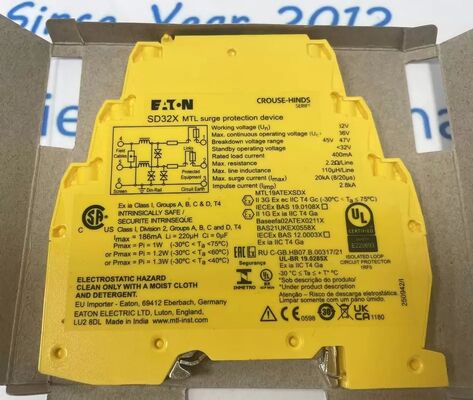

MTL SD32X DIN-Schienen-Überspannungsschutzgerät
Beschreibung:
Hersteller:MTL
Produkt NO. :SD32X
https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese industrielle Automatisierungskomponente wird für die Unternehmensbeschaffung bereitgestellt. Auftragsfertigung und Vorwärtslieferung werden unterstützt, wobei die Preise auf Anfrage angegeben werden.
Um das Beschaffungsrisiko zu reduzieren, wird jede Bestellung einzeln bearbeitet, mit Unterstützung für Modellbestätigung, Zustandsklärung und Vorlaufzeitschätzung vor der Auftragserteilung. Klare Angebotsbedingungen und eine konsistente Kommunikation helfen den Partnern dabei, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließen. Bei Bedarf stehen zusätzliche Prüfungen oder Klarstellungen zur Verfügung, die eine professionelle Beschaffung und eine langfristige Zusammenarbeit unterstützen.
DerMTL SD32Xgehört zur modularen Überspannungsschutzserie MTL SD, einer kompakten Überspannungsbarriere mit Hybridschaltung, die entwickelt wurde, um industrielle analoge/digitale Prozesssignalleitungen vor Blitzüberspannungen, transienten Spannungsspitzen und induzierten elektrischen Störungen zu schützen.
Dieses ultraschlanke DIN-Schienenmodul ist für Regelkreise mit 32 VDC/22 VAC Nennspannung einschließlich 4–20-mA-Transmittern, digitalen Ventilausgängen, Alarmkreisen und Magnettreibern optimiert und bietet einen extrem niedrigen Leitungsserienwiderstand, um die Signaldämpfung zu minimieren. Es verfügt über eine mehrstufige hybride Überspannungsunterdrückungsschaltung, einen vollständigen Leitungs-zu-Leitungs- und Leitungs-zu-Schirm-Erdungsschutz sowie zertifizierte Eigensicherheitszulassungen für explosionsgefährdete Industriebereiche der Klasse I, Div. 1/Ex ia. Die integrierte Schirmabschlussklemme vereinfacht die Erdung der Kabelabschirmung, während die schmale Stellfläche eine hochdichte Schaltschrankmontage für große DCS- und SPS-E/A-Systeme ermöglicht. Die globalen Zertifizierungen für explosionsgefährdete Bereiche ATEX, IECEx und FM unterstützen den Einsatz in Öl- und Gas-, Chemie-, Petrochemie- und Abwasseranlagen.
Detail:
| Parameterelement |
MTL SD32X Offizieller Datenblattwert |
| Vollständiger Modellcode |
SD32X |
| Markenhersteller |
MTL Instruments (Cooper Crouse-Hinds / Eaton) |
| Geschützter Signaltyp |
2-Draht-Analog-/Digital-Prozess-E/A, 4–20-mA-Schleifen, Magnetausgänge, Alarmsignale |
| Nennbetriebsspannung (Un) |
32 VDC / 22 VAC |
| Maximale Dauerbetriebsspannung (Uc / MCOV) |
36 V |
| Nennsignalstrom (In) |
400mA |
| Serienwiderstand pro Leitung |
2,2-Ω-Design mit niedrigem Widerstand |
| Maximaler Leckstrom |
≤5 µA |
| Nenn-Entladestoßstrom (Isn, 8/20 µs) |
3 kA |
| Maximale Stoßstromkapazität |
20 kA Spitzenwert der Hybridschaltung |
| Spannungsschutzpegel (bis @1kV/µs) |
<45 V |
| Restspannung bei Isn Surge Pulse |
60 V |
| Signalbandbreite (-3 dB bei 50 Ω Last) |
25 kHz |
| Reaktionszeit bei Überspannungen |
<1 ns ultraschnelle Unterdrückung |
| Schutztopologie |
Leitung-zu-Leitung + dualer Leitung-zu-Schirm/Masse-Vollhybridschutz |
| Spezifikationskategorie |
Detaillierte technische Daten |
| Montagestandard |
35 mm Standard-DIN-Schiene (EN 60715) |
| Außenabmessungen des Moduls (L × B × H) |
99 mm × 7 mm × 102,1 mm ultraschlanke schmale Form |
| Nettogewicht der Einheit |
70 g |
| Terminalverbindung |
Schraubklemmenklemmen für die Feldkabelverkabelung |
| Gehäusematerial |
Flammhemmender gelber Thermoplast |
| Betriebsumgebungstemperaturbereich |
-40 °C ~ +80 °C |
| Lagertemperaturbereich |
-40 °C ~ +80 °C |
| Zertifizierungen für explosionsgefährdete Bereiche |
ATEX Ex ia IIC T4, IECEx, FM Klasse I Div 1 / Div 2 |
| Industrielle Compliance-Standards |
EN 61643-21 Überspannungsschutz, EN 61326-1 EMV, RoHS-konform |
| Servicegarantie |
10 Jahre eingeschränkte Werksgarantie |
| Packungsdichte des Schranks |
Hochdichtes Stapeln mehrerer Module ohne thermische Beeinträchtigung |
| Kabelschirmklemme |
Spezieller dritter Anschluss für konsistente Schirmerdung |
Marke
MTL (Measurement Technology Limited) ist ein britisches Unternehmen, das sich auf industrielle Automatisierungssicherheit und explosionsgeschützte Technologie konzentriert. Das Unternehmen wurde 1955 gegründet und hat seinen Hauptsitz in Manchester. Derzeit ist MTL eine Marke der Eaton Corporation und mit dem CrouseHinds-Produktportfolio von Eaton verbunden, wobei der Schwerpunkt auf der Bereitstellung von Eigensicherheitslösungen für gefährliche Industrieumgebungen liegt.
Als weltweit führendes Energiemanagementunternehmen stärkt Eaton seine Wettbewerbsfähigkeit in den Bereichen industrielle Prozesssteuerung, explosionsgeschützte Geräte und Sicherheitsnetze durch die Übernahme und Integration der Technologie- und Produktlinien von MTL weiter. Die Produktlinie von MTL (z. B. Schutztüren, Isolationstore, Überspannungsschutz usw.) ist mittlerweile zu einem Kernbestandteil des industriellen Automatisierungsbereichs von Eaton geworden.
