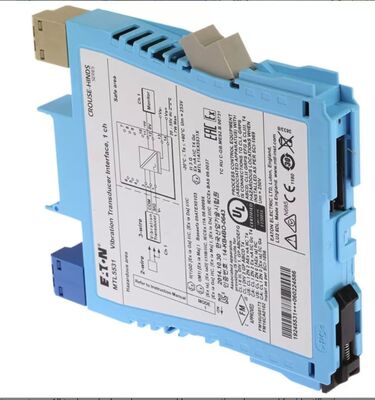

MTL5531 Eigensicherer Schwingungswandler-Isolator
Beschreibung:
Hersteller:MTL
Produkt NO. : MTL5531
https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese industrielle Automatisierungskomponente wird für die Unternehmensbeschaffung bereitgestellt. Auftragsfertigung und Vorwärtslieferung werden unterstützt, wobei die Preise auf Anfrage angegeben werden.
Um das Beschaffungsrisiko zu reduzieren, wird jede Bestellung einzeln bearbeitet, mit Unterstützung für Modellbestätigung, Zustandsklärung und Vorlaufzeitschätzung vor der Auftragserteilung. Klare Angebotsbedingungen und eine konsistente Kommunikation helfen den Partnern dabei, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließen. Bei Bedarf stehen zusätzliche Prüfungen oder Klarstellungen zur Verfügung, die eine professionelle Beschaffung und eine langfristige Zusammenarbeit unterstützen.
DerMTL MTL5531ist ein kompakter einkanaliger galvanisch isolierter Vibrationssignalisolator innerhalb der MTL5500-Serie, hergestellt von Eaton MTL Instruments. Es verbindet 2-Draht-Stromvibrationssensoren und 3-Draht-Wirbelstromsonden/Beschleunigungsmesser, die in explosionsgefährdeten Bereichen installiert sind, und gibt Vibrationssignale an SPS- und Maschinenzustandssysteme zur sicheren Überwachung weiter.
Dieses Gerät bietet eine vollständige galvanische 3-Port-Trennung zwischen dem gefährlichen Sensorstromkreis, dem sicheren Überwachungsausgang und der 24-V-DC-Stromversorgung, um Erdschleifenrauschen und transiente Querkopplungen zu vermeiden. Es unterstützt eine vom Benutzer umschaltbare 3,3-mA-Erregung für 2-Draht-Schwingungswandler, eine große 47-kHz-Signalbandbreite für hochfrequente Maschinenschwingungssignaturen und ist für explosionsgefährdete Bereiche der Zone 0 / Klasse I Div. 1 zertifiziert. Gemäß IEC 61508 bewertet, erreicht MTL5531 die SIL 2-Fähigkeit für Simplex-Sicherheitssysteme und eignet sich für die Überwachung kritischer rotierender Geräte in Öl- und Gas-, Petrochemie- und Energieerzeugungsanlagen. Ein schlankes 16-mm-DIN-Schienengehäuse maximiert die Schrankdichte für Racks zur Vibrationsüberwachung mit mehreren Punkten.
Detail:
| Parameterelement |
Offizieller MTL5531-Datenblattwert |
| Vollständiger Modellcode |
MTL5531 |
| Marke und Hersteller |
MTL Instruments (Eaton Crouse-Hinds) |
| Kanalkonfiguration |
Einkanalige Vibrationswandlerschnittstelle |
| Unterstützte Gefahrenseitensensoren |
2-Draht-Stromschwingungssensoren; 3-Leiter-Wirbelstromsonden / Beschleunigungsmesser |
| 2-Draht-Wandler-Erregerstrom |
3,3 mA nominal, per Hardwareschalter wählbar |
| Gefährliche Eingangsimpedanz |
10 kΩ (Signalklemmen 2 & 3) |
| Akzeptabler Eingangssignalspannungsbereich |
-20 V Minimum bis -0,5 V Maximum |
| DC-Übertragungsgenauigkeit (+20 °C) |
< ±50 mV |
| AC-Übertragungsgenauigkeit |
0–1 kHz: ±1 %
1–10 kHz: -5 % ~ +1 %
10–20 kHz: -10 % ~ +1 % |
| Signalbandbreite (-3 dB typisch) |
47 kHz |
| Maximale Phasenverzögerung |
<14 µs |
| Temperaturkoeffizient |
±50 ppm/°C (10–65 °C)
±100 ppm/°C (-20–10 °C) |
| Ausgabeoptionen auf der sicheren Seite |
LU-Spannungsausgang / Li-Wirkstromausgang |
| Max. Ausgangslastwiderstand (Strom) |
350 Ω |
| Betriebsspannungsbereich der Versorgungsspannung |
20 V DC ~ 35 V DC, nominal 24 V DC |
| Maximaler Stromverbrauch (24 V, 10 mA Last) |
65mA |
| Maximale interne Verlustleistung |
1,33 W |
| Galvanische Isolationsbewertung |
3-Port-Vollisolation, 253 V rms Isolationsbarriere |
| Spezifikationskategorie |
Detaillierte technische Daten |
| Montagestandard |
EN 60715 35 mm Standard-DIN-Schiene |
| Außenabmessungen des Moduls (B × H × T) |
16 mm × 121 mm × 108 mm schlankes, kompaktes Gehäuse |
| Nettogewicht einer einzelnen Einheit |
110 g (0,11 kg) |
| Gehäusematerial |
Flammhemmendes gelbes thermoplastisches Polymer |
| Beendigungstyp |
Schraubklemmenklemmen für geschirmte Instrumentenverkabelung |
| Betriebsanzeige |
Grüne LED für Betriebsstromstatus |
| Kontinuierliche Betriebsumgebungstemperatur |
-20 °C ~ +60 °C |
| Lagertemperaturbereich |
-40 °C ~ +80 °C |
| Eigensicherheitszertifizierungen |
ATEX Ex ia IIC T4–T6, IECEx, FM Klasse I Div 1 / Div 2 |
| Kompatibilität mit Gefahrenzonen |
Zone 0, Zone 1, Zone 2; Gasgruppen A–D |
| Parameter der Eigensicherheitseinheit |
Ui = 30 V, Ii = 200 mA, Pi = 1,33 W, vernachlässigbare interne Kapazität |
| Funktionale Sicherheitsbewertung |
IEC 61508 bewertet, SIL 2-fähig (Simplex-Architektur, HFT=0) |
| Industrielle Compliance-Standards |
EN 61010-1, EN 61326-1 Industrie-EMV, RoHS-konform |
| EMV-Störfestigkeitsleistung |
Kriterium Ein kontinuierlicher Betrieb unter industriellen elektromagnetischen Störungen |
Marke
MTL (Measurement Technology Limited) ist ein britisches Unternehmen, das sich auf industrielle Automatisierungssicherheit und explosionsgeschützte Technologie konzentriert. Das Unternehmen wurde 1955 gegründet und hat seinen Hauptsitz in Manchester. Derzeit ist MTL eine Marke der Eaton Corporation und mit dem CrouseHinds-Produktportfolio von Eaton verbunden, wobei der Schwerpunkt auf der Bereitstellung von Eigensicherheitslösungen für gefährliche Industrieumgebungen liegt.
Als weltweit führendes Energiemanagementunternehmen stärkt Eaton seine Wettbewerbsfähigkeit in den Bereichen industrielle Prozesssteuerung, explosionsgeschützte Geräte und Sicherheitsnetze durch die Übernahme und Integration der Technologie- und Produktlinien von MTL weiter. Die Produktlinie von MTL (z. B. Schutztüren, Isolationstore, Überspannungsschutz usw.) ist mittlerweile zu einem Kernbestandteil des industriellen Automatisierungsbereichs von Eaton geworden.
