mtl5541 Eigentlich sicher 4 ̊20mA HART Galvanischer Isolator
Beschreibung:
Hersteller:MTL
Erzeugnis No. : MTL5531
Siehe auch: https://www.achievers-automation.comWeitere Produkte
Zuverlässige Beschaffung industrieller Komponenten für Unternehmen
Diese Komponente zur industriellen Automatisierung wird für die Beschaffung von Unternehmen geliefert.
Um das Beschaffungsrisiko zu verringern, wird jede Bestellung individuell bearbeitet, wobei vor der Bestellung die Modellbestätigung, die Erklärung der Bedingungen und die Schätzung der Vorlaufzeiten unterstützt werden.Es werden klare Angebotsbedingungen und eine konsistente Kommunikation bereitgestellt, um den Partnern zu helfen, ihre Erwartungen zu erfüllen und Transaktionen mit Zuversicht abzuschließenZusätzliche Überprüfungen oder Klarstellungen sind bei Bedarf verfügbar und unterstützen die professionelle Beschaffung und die langfristige Zusammenarbeit.

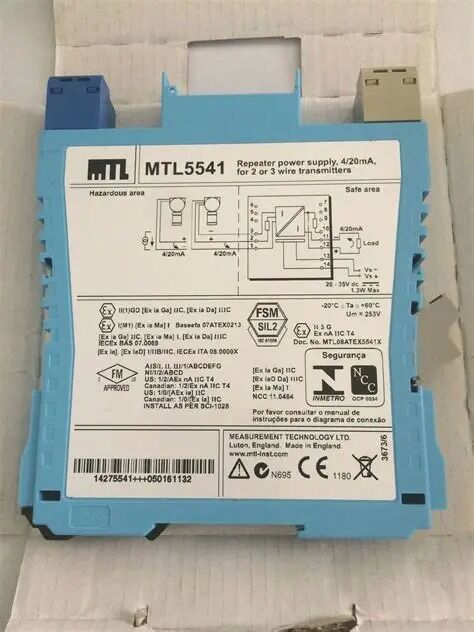

DieMTL MTL5541ist ein kompakter einkanaler galvanischer Isolator der Schienenreihe MTL5500 DIN von Eaton MTL Instruments.Es versorgt und wiederholt Signale von 2-drahtlichen und 3-drahtlichen 420mA Feldsendern, die in explosionsgefährdeten Zonen installiert sind., die eine isolierte analoge Ausgabe für DCS, PLC und Aufzeichnungssysteme an der sicheren Seite liefert und gleichzeitig die vollständige bidirektionale digitale HART-Kommunikation für intelligente Senderkonfiguration und -diagnostik unterstütztEaton.
Dieses Gerät bietet eine vollständige galvanische Isolation zwischen gefährlichem Feldkreislauf, sicherem Steuerkreislauf und 24 V Gleichstromversorgung, um Erdschleifergeräusche und vorübergehende Kreuzkopplung zu vermeiden.Es liefert eine stabile 16.5V Schleifspannung auf Feldsender bei 20mA-Signal, mit ultraschneller 50μs-Antwortzeit und hoher Übertragungsgenauigkeit.Vollständig zertifiziert Ex ia intrinsische Sicherheit ermöglicht die direkte Installation in Zone 0 / Klasse I Div 1 gefährliche Orte, und gemäß IEC 61508 für den Einsatz von Sicherheitssystemen mit Instrumenten der SIL 2 bewertet.Das schmale 16 mm schmale Gehäuse ermöglicht eine hohe Dichte an Schränken für mehrschaltbare Prozessmessständer über Öl und Gas, chemische, pharmazeutische und Abwasseranlagen.
Einzelheiten:
| Parameterpunkt |
Offizieller Standardwert für das Datenblatt MTL5541 |
| Vollständiger Mustercode |
MTL5541 (T / S-Varianten verfügbar) |
| Markenhersteller |
MTL-Instrumente (Eaton Crouse-Hinds) |
| Kanalmenge |
Einzelkanal für 2/3-Draht-Sender |
| Gefährlicher Seiteneingangsbereich |
024 mA (420 mA Nennmessfenster) |
| Spannung der Übertragungsspannung @ 20mA |
16.5 V Gleichspannung im Stetigen Kreislauf |
| Sicherheitsseitensignal |
Wiederholt 0 ∼24 mA (4 ∼20 mA Standardprozesssignal) |
| Maximaler Sicherungsgrenzlastwiderstand (MTL5541-T) |
0·450 Ω @ 20mA; 0·360 Ω @ 24mA |
| Maximale Spüllast (MTL5541-S aktuelle Spülversion) |
600 Ω |
| Übertragungsgenauigkeit (20 °C Umgebung) |
Besser als ± 15 μA |
| Temperaturverschiebungskoeffizient |
< 0,8 μA / °C |
| Ausgangsgeräusche |
< 50 μA von Spitzen bis Spitzen |
| Signalreaktionszeit |
Siedelt innerhalb von 10% des Endwerts in 50 μs |
| Unterstützung der digitalen Kommunikation |
Bidirektionales HART-Protokoll (Terminals 1 und 2) |
| HART-Bandbreitenkompatibilität |
Überlagerte digitale Signale von 500 Hz ∼ 10 kHz |
| Versorgungsbetriebsspannungsbereich |
20 V Gleichspannung 35 V Gleichspannung (nominale 24 V Gleichspannung) |
| Maximaler Stromverbrauch (24 V, 20 mA Signal) |
51 mA |
| Maximaler innerer Energieabbau |
0.7 W @ 24 V Gleichstrom |
| Galvanische Isolierung |
253 V rms / DC zwischen gefährlichen und sicheren Schaltkreisen |
| Spezifikationskategorie |
Detaillierte technische Daten |
| Standards für die Montage |
EN 60715 35 mm T-Schiene |
| Modul Außenabmessungen (W × H × D) |
16 mm × 121 mm × 108 mm schlankes Kompaktgehäuse |
| Einheitliches Nettogewicht |
150 g |
| Wohnmaterial |
Flammschutzgewaltiges gelbes thermoplastisches Polymer |
| Abschluss der Verkabelung |
Schraubklemmterminals, akzeptiert bis zu 2,5 mm2 Kabelleiter |
| Statusindikator |
Grüne LED-Leuchte für den Zustand der Stromversorgung |
| Kontinuierliche Betriebstemperatur |
-20 °C ~ +60 °C |
| Speichertemperaturbereich |
-40 °C ~ +80 °C |
| Zertifizierungen für innere Sicherheit |
ATEX Ex ia IIC T4·T6, IECEx, FM Klasse I Div 1 / Div 2 |
| Kompatibilität mit Gefahrenzonen |
Zone 0, Zone 1, Zone 2; Gasgruppen IIA / IIB / IIC |
| Parameter für die innere Sicherheit |
Vo=28 V, Io=93 mA, Po=651 mW, vernachlässigbare interne Kapazität |
| Funktionale Sicherheitsbewertung |
IEC 61508 bewertet, einfache SIS-Architektur mit SIL-2-Fähigkeit |
| Industrielle Konformitätsstandards |
EN 61010-1-Sicherheit, EN 61326-1 EMV-Immunität, RoHS-konform |
| Isolationsversuchsspannung |
1500 V rms dielektrischer Widerstand zwischen gefährlichen/sicheren Schaltkreisen |
Marke
MTL (Measurement Technology Limited) ist ein britisches Unternehmen mit Schwerpunkt auf Industrieautomationssicherheit und Explosionssicherheit.,MTL ist eine Marke der Eaton Corporation und ist mit dem Produktportfolio CrouseHinds von Eaton verbunden und konzentriert sich auf die Bereitstellung von intrinsischen Sicherheitslösungen für gefährliche industrielle Umgebungen.
Als weltweit führendes Energieverwaltungsunternehmen stärkt Eaton seine Wettbewerbsfähigkeit im Bereich der industriellen Prozesssteuerung weiter.Explosionssichere Ausrüstung und Sicherheitsnetze durch Erwerb und Integration der Technologie und Produktlinien von MTLDie Produktpalette von MTL (z. B. Sicherheitsgate, Isolationsgate, Überspannungsschutz usw.) ist inzwischen zu einem Kernbestandteil des Bereichs der industriellen Automatisierung von Eaton geworden.
