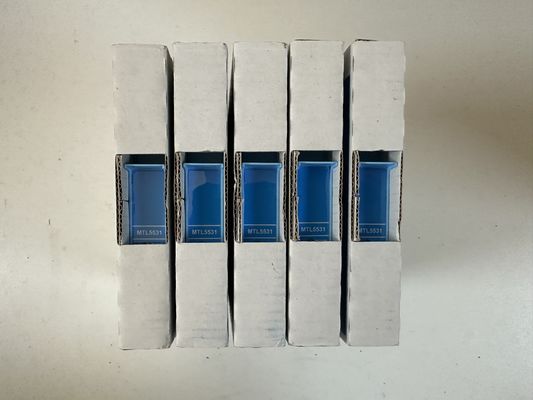

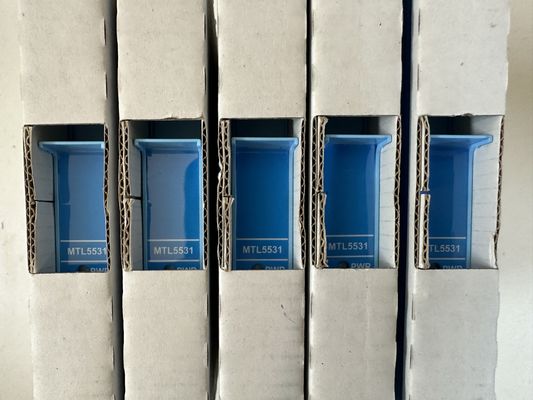

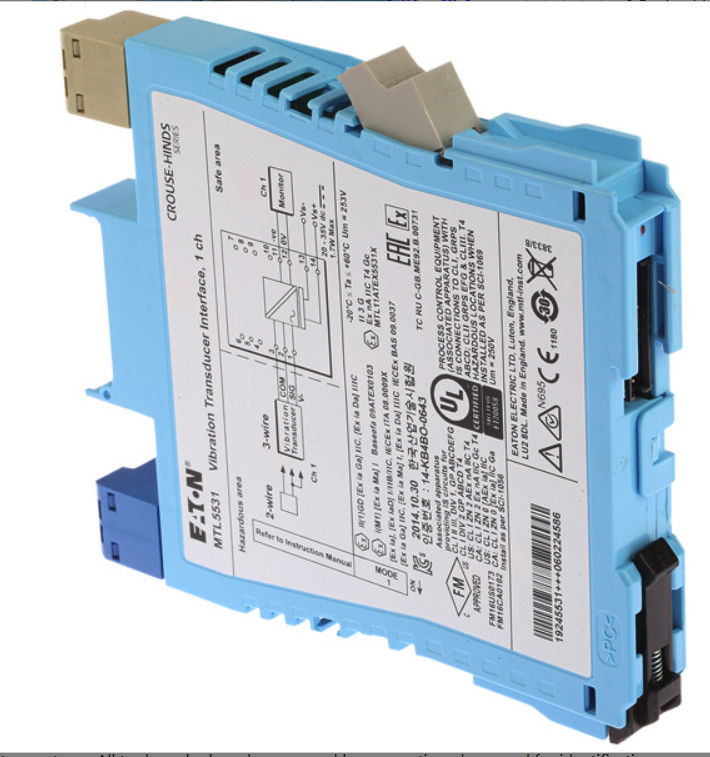

MTL5531 Schwingungswandler-Schnittstelle MTL-Sicherheitsbarriere

MTL5531 Schwingungsumformerschnittstelle für MTL-Instrumente

Der MTL5531 wiederholt ein Signal von einem Vibrationssensor in einem gefährlichen
Bereich, der einen Ausgang für ein Überwachungssystem im sicheren Bereich liefert.
Die Schnittstelle ist mit 3-drahtigen Wirbelstromsonden und
Beschleunigungsmessgeräte oder 2-draht-Stromsensoren; die Auswahl erfolgt durch
Schalter auf der Modulseite.

Spezifikation
Siehe auch gemeinsame Spezifikation
• Anzahl der Kanäle
Einer.
• Sensortyp
mit einer Leistung von mehr als 10 W
• Standort der Signalquelle
Zone 0, IIC, T4?? 6 Gefahrenbereich, wenn entsprechend zertifiziert
Division 1, Gruppe A Gefährdungsort
• Einspeisung des Gefahrenbereichs
Eintrittsimpedanz (Terminal 2 und 3): 10kΩ
• Stromversorgung des Transduzors, 2 Drähte
3.3mA (nominell) für Sensoren mit zwei Drähten, benutzerwählbar durch einen Schalter
• Signalbereich
Mindestens ¥20V, maximal ¥0,5V
• Gleichstromübertragungsgenauigkeit bei 20°C
< ± 50 mV
• AC-Übertragungsgenauigkeit bei 20°C
0 Hz bis 1 kHz: ± 1%
1 kHz bis 10 kHz: ¢5% bis +1%
10 kHz bis 20 kHz: ∼10% bis +1%
• Temperaturkoeffizient
±50 ppm/°C (10 bis 65°C)
± 100 ppm/°C (~20 bis 10°C)
• Spannungsbandbreite
3 dB bei 47 kHz (typisch)
• Phasenreaktion
< 14 μs, das entspricht:
1° bei 200 Hz
3° bei 600 Hz
5° bei 1 kHz
50° bei 10 kHz
100° bei 20 kHz
• Ausgangsimpedanz des Sicherheitsbereichs
< 20Ω
• LED-Anzeige
Grün: Leistungsanzeige
• Versorgungsspannung
20 bis 35 V Gleichstrom
• Maximaler Stromverbrauch (10mA Übertragerbelastung)
65 mA bei 24 V
• Maximale Leistungsauflösung innerhalb der Einheit
1.33W
• Sicherheitsbeschreibung
Terminals 3 bis 1
U_o= 26,6 V I_o= 94mA P_o= 0,66 W Um = 253 V rms oder dc
Terminals 3 bis 2
Geräte, die keine Energie speichern, ≤ 1,5 V, ≤ 0,1 A und ≤ 25 mW
